6. Instruction Set

6장 Instruction Set 개요

ARM Cortex-M0의 Thumb Instruction Set을 종류별로 정리한다. Data processing, Load/Store, Branch, Control flow 등 카테고리와 각 명령어의 문법 및 encoding을 다룬다.

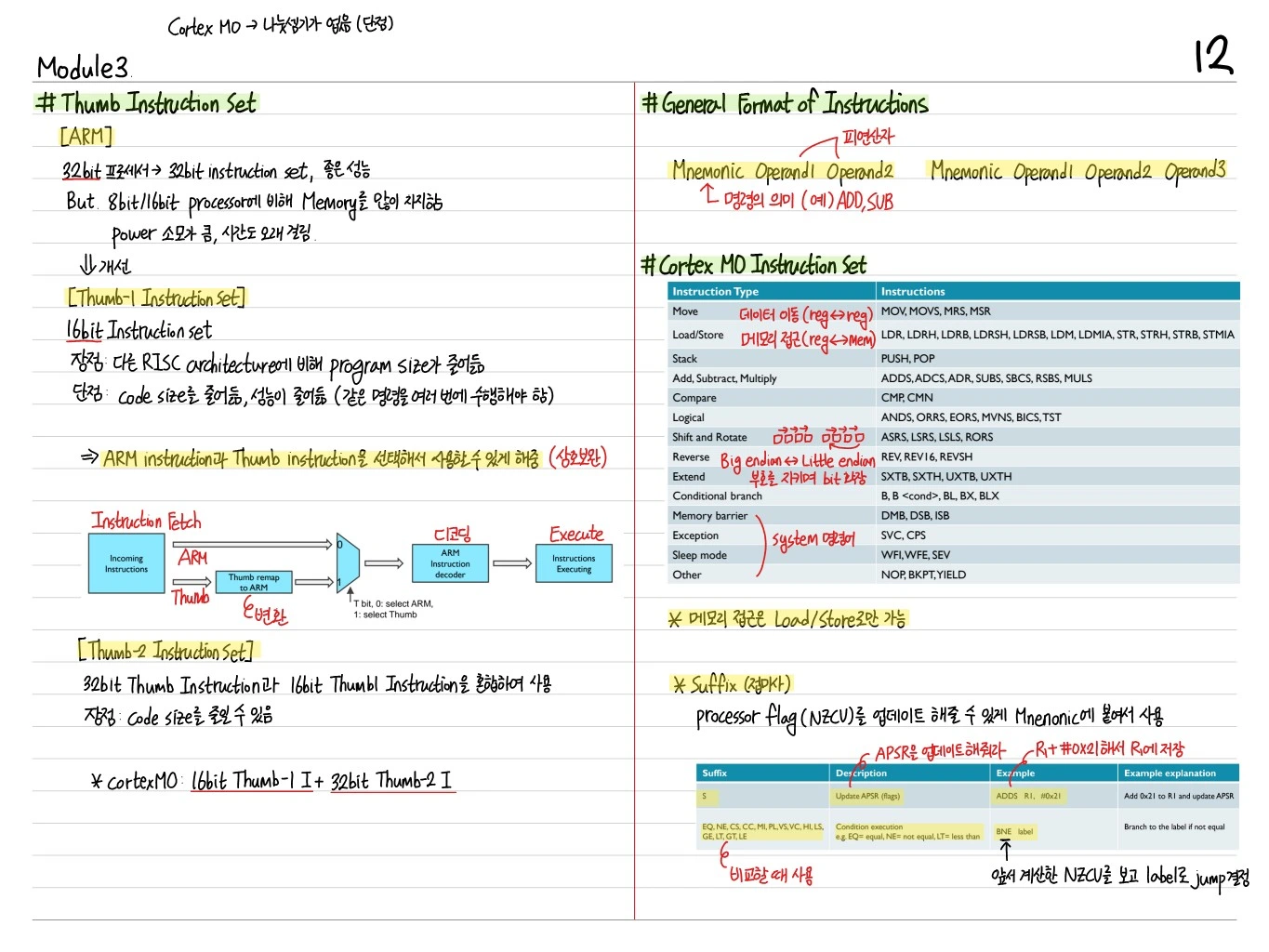

Thumb Instruction Set 분류

ARM Cortex-M0는 다음 카테고리의 명령어를 지원:

1. Data processing: ADD, SUB, MUL, AND, ORR, EOR, CMP, MOV
2. Data transfer (Load/Store): LDR, STR, LDRB, STRB, LDRH, STRH, LDM, STM
3. Branch: B, BL, BX, BLX
4. System: SVC, WFI, WFE, DSB, DMB, ISB, MRS, MSR

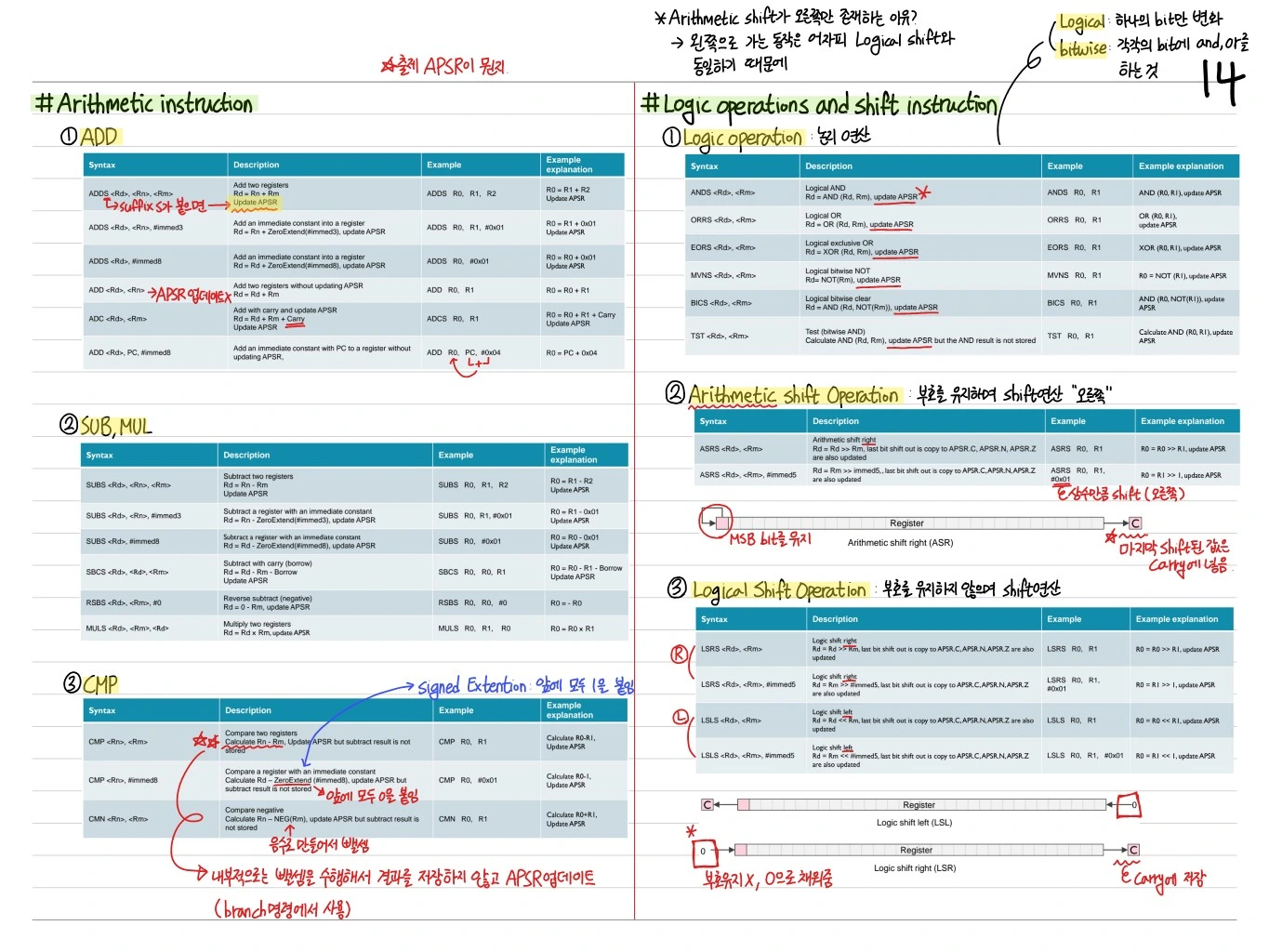

Data Processing Instructions

Register-Register

• ADD Rd, Rn, Rm: Rd = Rn + Rm
• SUB Rd, Rn, Rm: Rd = Rn - Rm
• ADC Rd, Rn: Rd = Rd + Rn + C
• SBC Rd, Rn: Rd = Rd - Rn - ¬C

Register-Immediate

• ADD Rd, #imm: Rd = Rd + imm (0~255 for Rd=R0~R7)
• SUB Rd, #imm: Rd = Rd - imm
• MOV Rd, #imm: Rd = imm
• CMP Rd, #imm: flags만 set

Logical

• AND Rd, Rn: Rd = Rd AND Rn
• ORR Rd, Rn: Rd = Rd OR Rn
• EOR Rd, Rn: Rd = Rd XOR Rn (exclusive OR)
• BIC Rd, Rn: Rd = Rd AND NOT Rn
• MVN Rd, Rn: Rd = NOT Rn
• TST Rn, Rm: flags만 set (AND)

Shift

• LSL Rd, Rn, #imm: Logical shift left
• LSR Rd, Rn, #imm: Logical shift right
• ASR Rd, Rn, #imm: Arithmetic shift right (sign-extend)
• ROR Rd, Rn: Rotate right

Multiply

• MUL Rd, Rn: Rd = Rd × Rn (32-bit, lower 32-bit only)
• Single-cycle or 32-cycle multiplier (옵션)

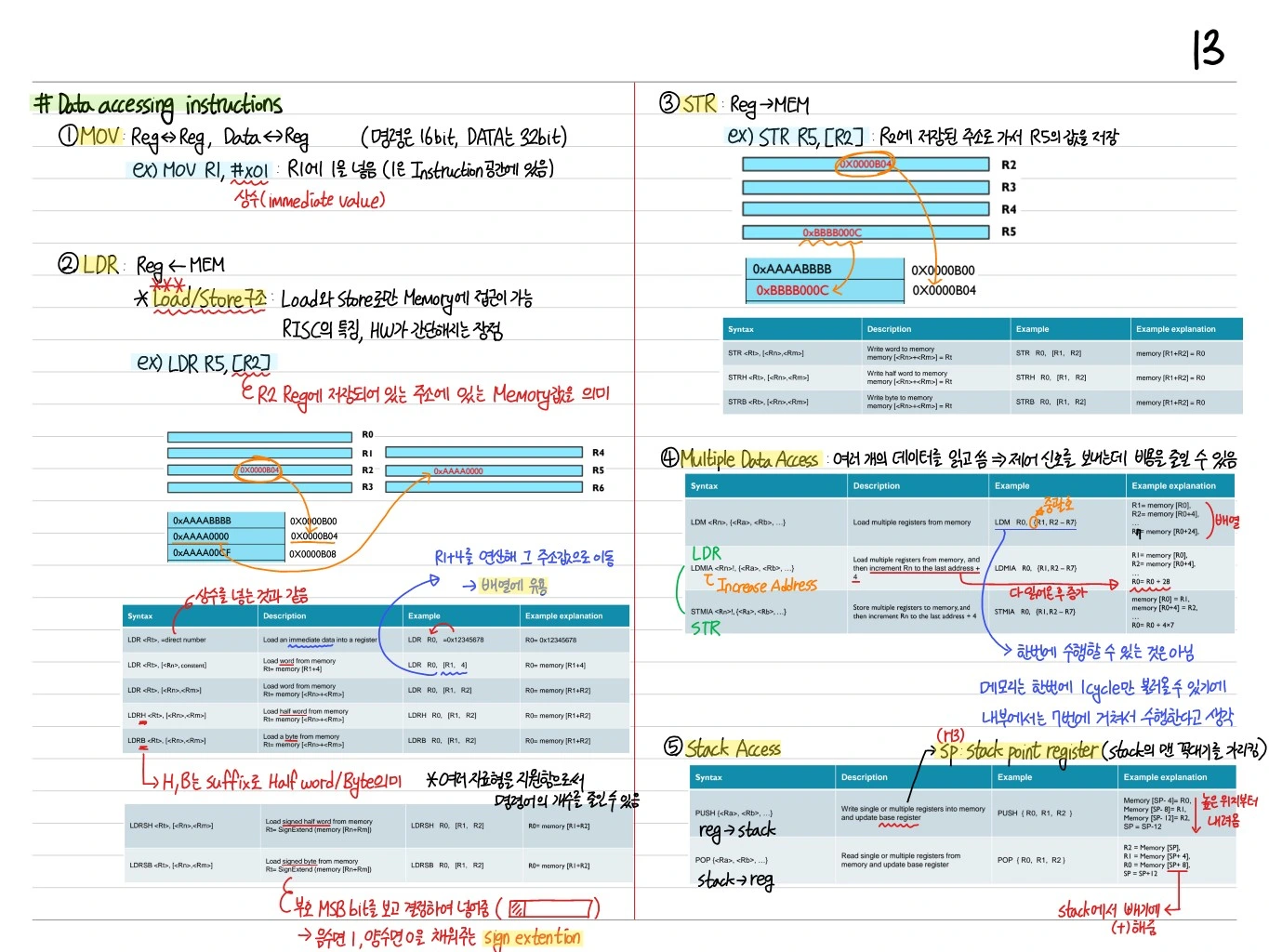

Load/Store Instructions

ARM은 load/store architecture — 메모리와 register 간 전송은 LDR/STR로만.

Basic

• LDR Rt, [Rn, #imm]: Rt = mem[Rn + imm] (word, 32-bit)
• STR Rt, [Rn, #imm]: mem[Rn + imm] = Rt
• LDRB Rt, [Rn, #imm]: byte load (zero-extended)
• STRB Rt, [Rn, #imm]: byte store
• LDRH Rt, [Rn, #imm]: halfword load
• STRH Rt, [Rn, #imm]: halfword store
• LDRSB, LDRSH: signed byte/halfword load

Register Offset

• LDR Rt, [Rn, Rm]: Rt = mem[Rn + Rm]

Multiple Load/Store

• LDMIA Rn!, {Rlist}: Rn에서 시작, reg list에 순차 load, Rn update
• STMIA Rn!, {Rlist}: 저장 버전
• PUSH {Rlist}: Stack에 push (STMDB SP!, {Rlist})
• POP {Rlist}: Stack에서 pop (LDMIA SP!, {Rlist})

PC-Relative Load

• LDR Rt, [PC, #imm]: 상수 테이블 로드

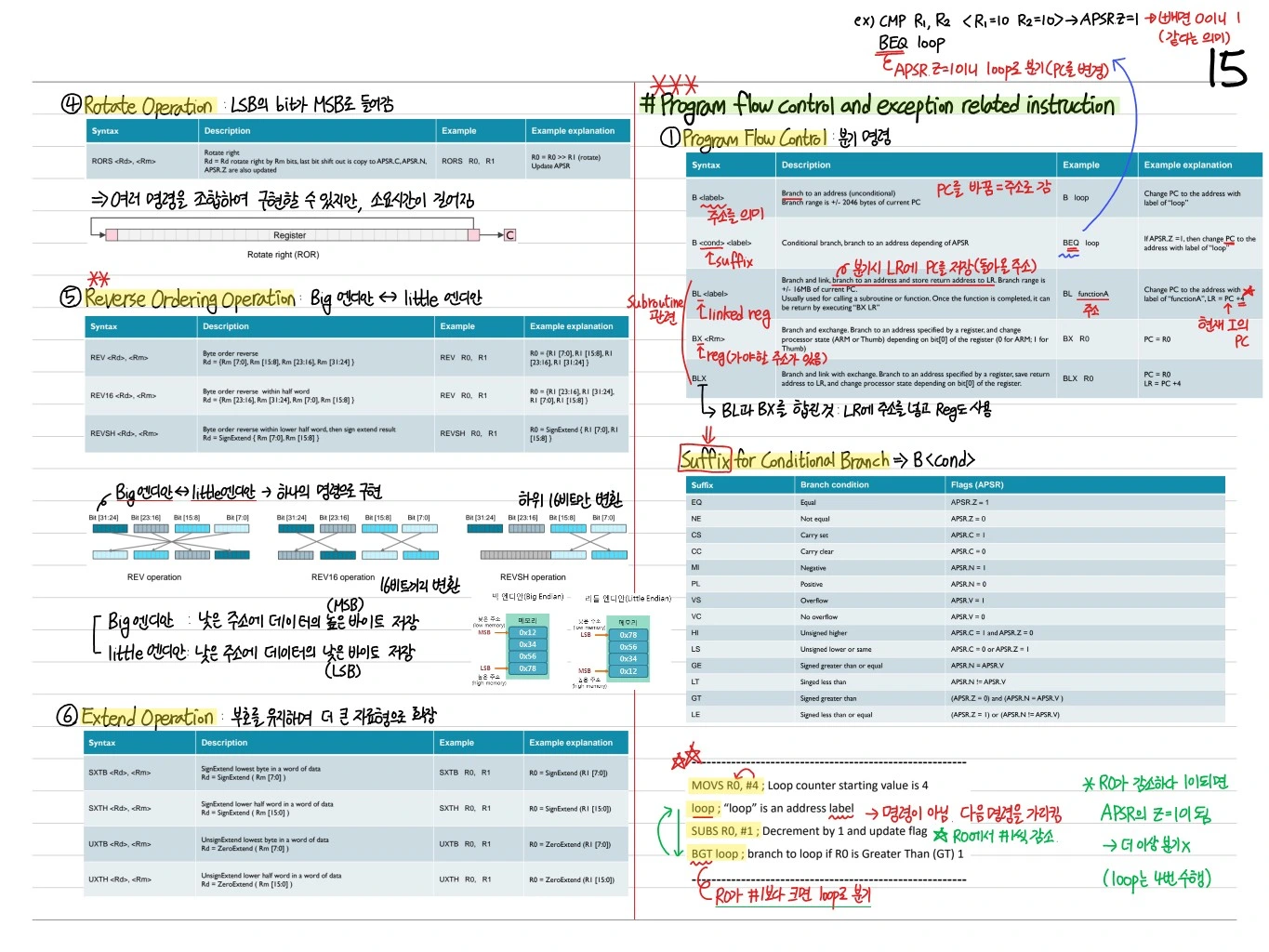

Branch Instructions

Unconditional Branch

• B label: PC = label (±2 KB)
• BL label: LR PC+4, PC label (±16 MB) — function call
• BX Rm: PC = Rm (register indirect, Thumb/ARM state switch)
• BLX Rm: LR PC+4, PC Rm

Conditional Branch

• B{cond} label: condition true일 때만 branch
• BEQ, BNE, BCS/BHS, BCC/BLO, BMI, BPL, BVS, BVC
• BHI, BLS, BGE, BLT, BGT, BLE

Return from Subroutine

• BX LR: return from function (LR에 저장된 주소로)
• POP {PC}: PC를 stack에서 복원

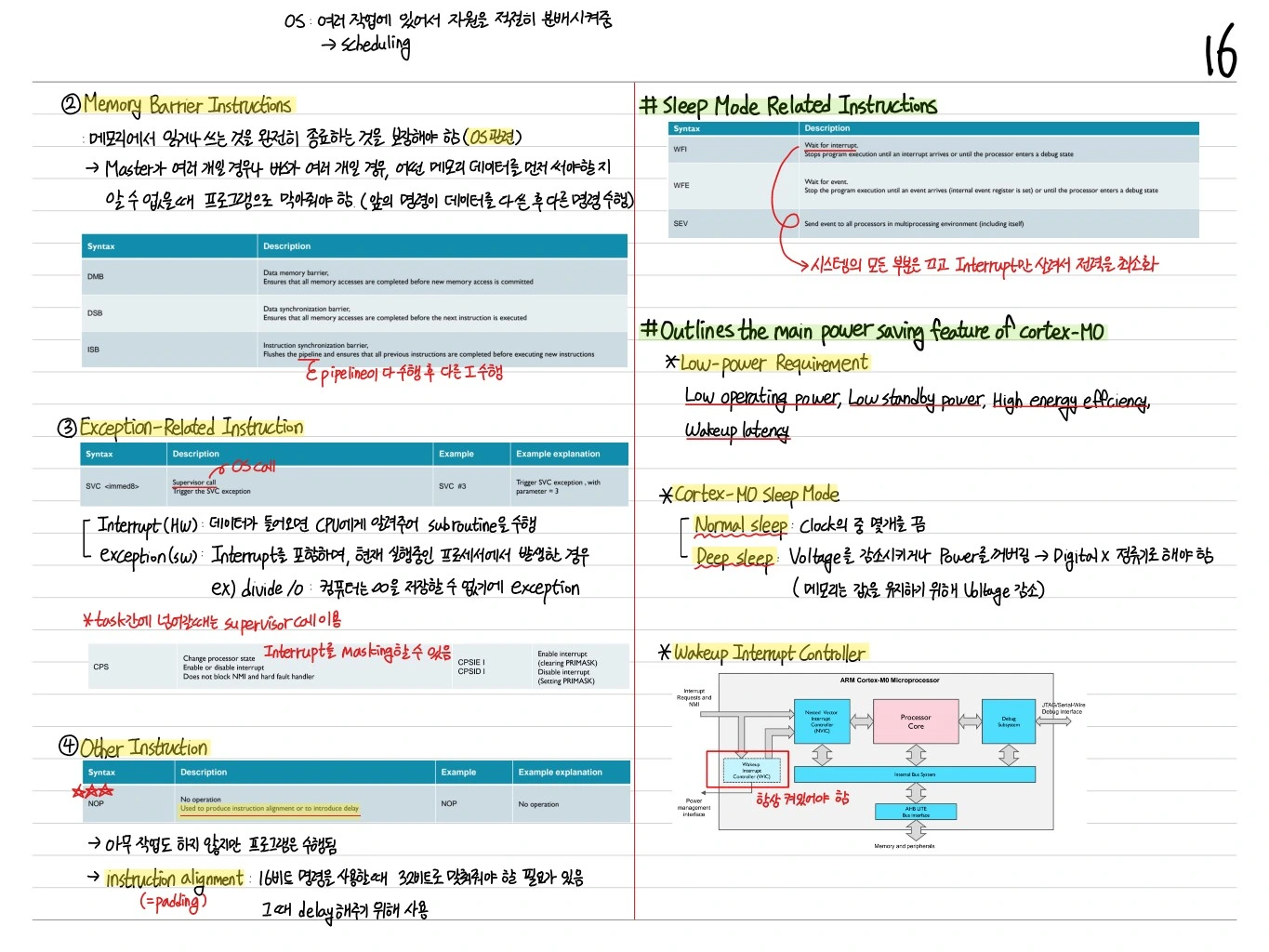

System Instructions

• SVC #imm: Supervisor Call (OS service)

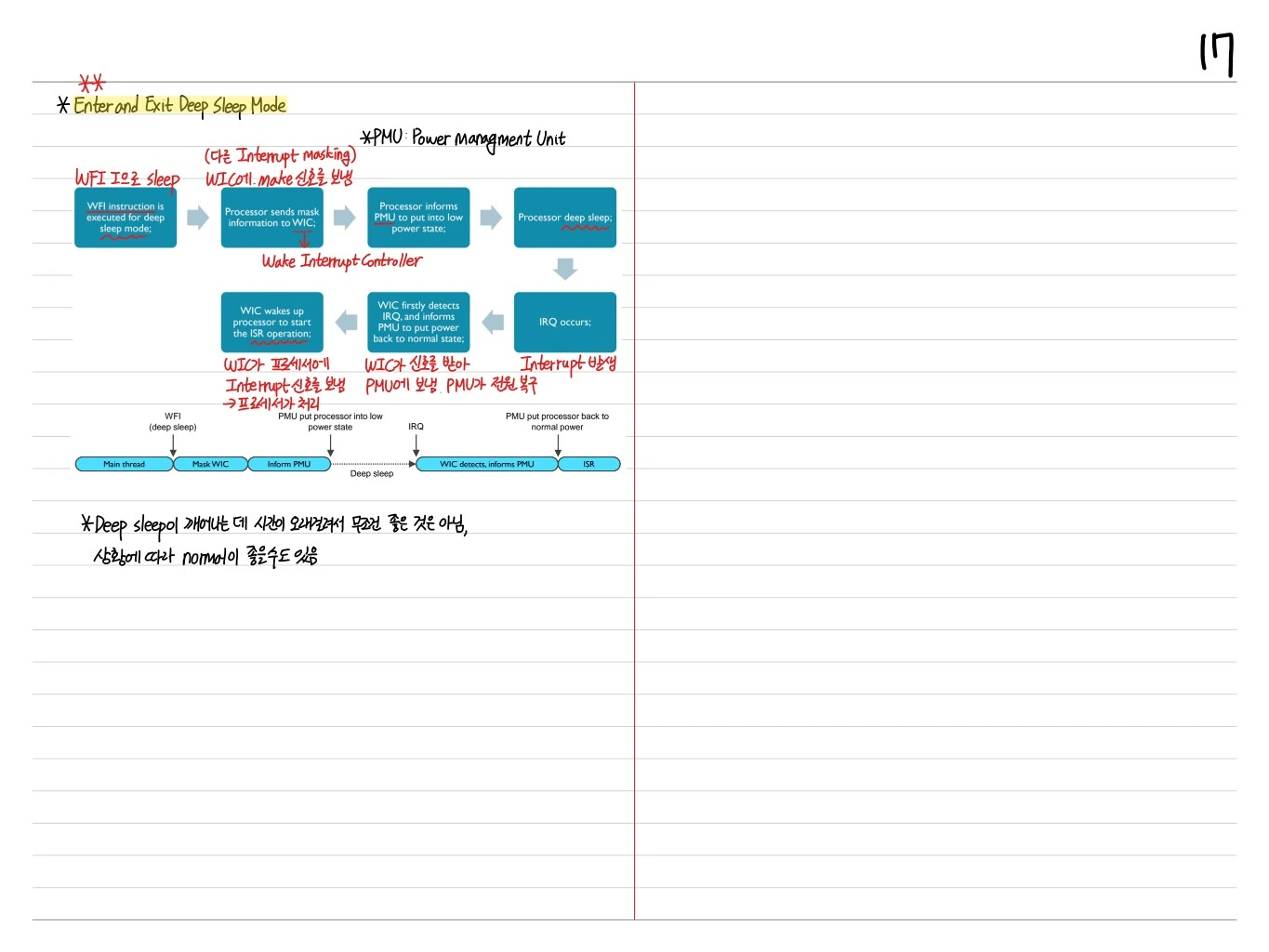

• WFI: Wait For Interrupt (sleep)
• WFE: Wait For Event
• SEV: Send Event
• DMB: Data Memory Barrier
• DSB: Data Synchronization Barrier
• ISB: Instruction Synchronization Barrier

Status Register Access

• MRS Rd, <reg>: Read special register (APSR, IPSR, EPSR, MSP, PSP, PRIMASK, CONTROL)
• MSR <reg>, Rn: Write special register

Miscellaneous

• NOP: No Operation (pipeline bubble)
• BKPT #imm: Breakpoint (debug)
• YIELD: Multi-threading hint
• REV Rd, Rn: Reverse byte order in word (endian swap)
• REV16, REVSH: halfword 단위 swap

상수 설정

• 32-bit 상수는 MOVS + LDR [PC, ...] 또는 여러 명령어로 조립
• Thumb-2에서는 MOVW/MOVT로 16-bit씩 로드

예시

MOV R0, #0x12       ; R0 = 0x12
LSL R0, R0, #24     ; R0 = 0x12000000
ADD R0, #0x34       ; R0 = 0x12000034

또는 LDR pseudo-instruction:

LDR R0, =0x12345678   ; assembler가 literal pool 생성

Encoding Format

Thumb 16-bit 명령어는 opcode + register fields + immediate로 구성.

예: ADD R0, R1, R2 encoding:

• opcode[15:9]: 0001100
• Rm[8:6]: R2
• Rn[5:3]: R1
• Rd[2:0]: R0

32-bit Thumb-2 명령어는 2개의 16-bit word로 구성, 첫 word의 상위 5-bit가 11101, 11110, 또는 11111이면 32-bit임을 나타냄.

정리

ARM Cortex-M0의 Thumb 명령어는 단순하고 고정 길이 (16-bit) 라서 decode가 쉽고 코드 효율이 좋다. 대부분의 임베디드 코드가 이 명령어 집합만으로 구현 가능하다.
