3. ARM Architecture

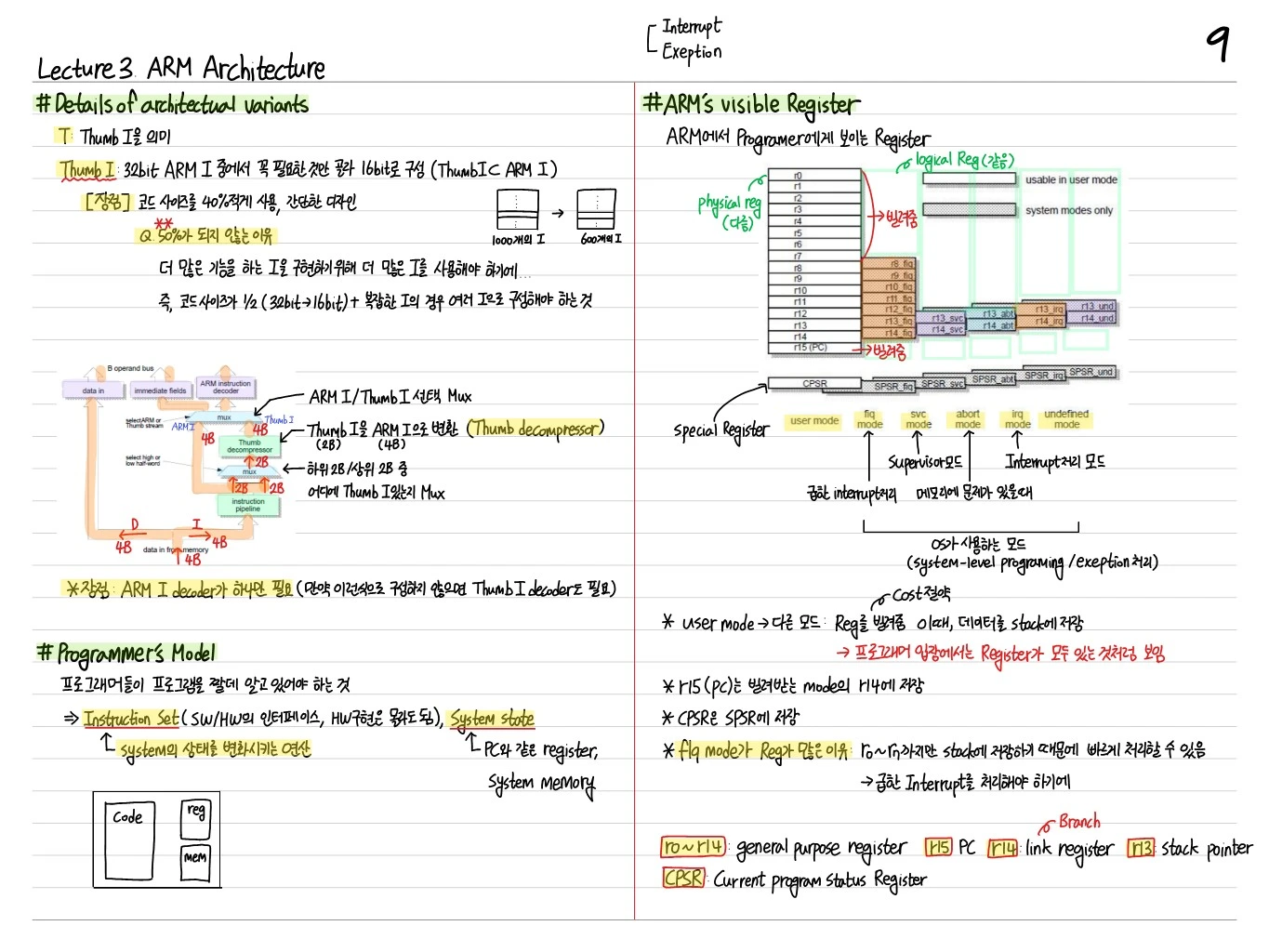

3장 ARM Architecture 개요

ARM 아키텍처의 핵심 구성인 Programmer\'s Model, Visible Register, Mode, Exception 처리, Development Tools를 정리한다.

Acorn RISC Machine → Advanced RISC Machine

ARM은 Acorn RISC Machine에서 출발해 Advanced RISC Machine으로 발전. RISC이지만 몇몇 CISC의 특징을 가짐.

• 예: ALU operation에서 마지막 operand를 shift, 곱셈과 덧셈을 한번에 하는 I (MLA) 등

ARM Relationship Versions

• Thumb I 지원: Thumb I는 절반 공간 사용 (Thumb: 16-bit)
• ARM I, Data I → 32-bit processor/architecture 지원
• ARM I, Data I, Thumb I, Thumb decompressor 지원 (ARM v7 계열)
• ARM I, Data I, Thumb I, Thumb II

Programmer's Model

Programmer에게 보이는 모든 것 — 상태(State) + 연산(Operation)

• State: 15 general purpose register, PC, memory
• Operation: Instruction
• User code ↔ System code 영역 구분

ARM의 Visible Register

ARM은 Programmer에게 보이는 register를 Mode에 따라 달리 보여준다.

주요 Register (User mode 기준)

• R0 ~ R12: 범용 register
• R13 (SP): Stack Pointer
• R14 (LR): Link Register (branch 시 return address 저장)
• R15 (PC): Program Counter
• CPSR (Current Program Status Register): 현재 mode, flag, interrupt mask 저장

Mode별 Banked Register

• User mode: R0~R15, CPSR
• Privileged modes (FIQ, IRQ, Supervisor, Abort, Undefined): 해당 mode에서만 쓰는 banked register(R8~R14 일부) + SPSR (Saved Program Status Register)
• ARMv7이 들어가며 sticky overflow 등 추가

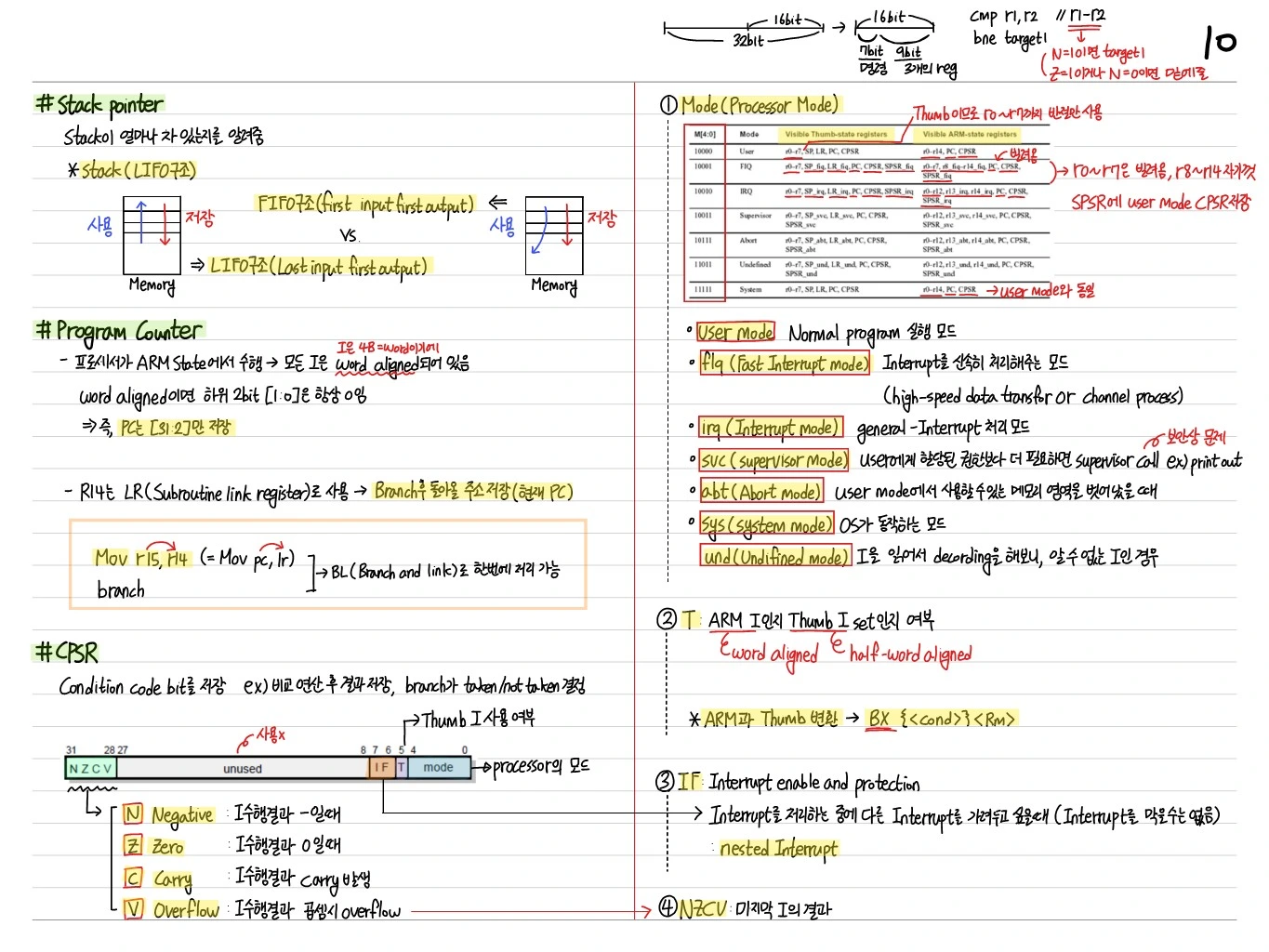

Program Counter

• ARMv6 이전: PC는 일반 register R15. 32-bit aligned 주소.
• Pipeline 때문에 Mov Pc, rn 과 같이 이용하면 jump (Branch)와 같이 사용됨.

CPSR (Current Program Status Register)

31 30 29 28    24   8 7 6 5   4   0
 N  Z  C  V    Q    I F T  M[4:0]

• N: Negative flag
• Z: Zero flag
• C: Carry flag
• V: Overflow flag
• Q: Sticky overflow (ARMv5TE+)
• I: IRQ disable
• F: FIQ disable
• T: Thumb mode flag
• M[4:0]: Processor mode

Mode (Processor Mode)

• User: 일반 애플리케이션 실행 모드
• FIQ (Fast Interrupt): High-speed data transfer or channel process. Banked register 많음 → fast
• IRQ (Interrupt): General-purpose interrupt handler
• Supervisor (SVC): OS / kernel mode. Reset, SWI 시 진입
• Abort: Memory abort (data/prefetch)
• Undefined: Undefined instruction handler
• System (ARMv4 이후 추가): User mode와 동일하지만 privileged → OS task 수행용

각 mode는 CPSR, SPSR과 일부 banked register를 가짐.

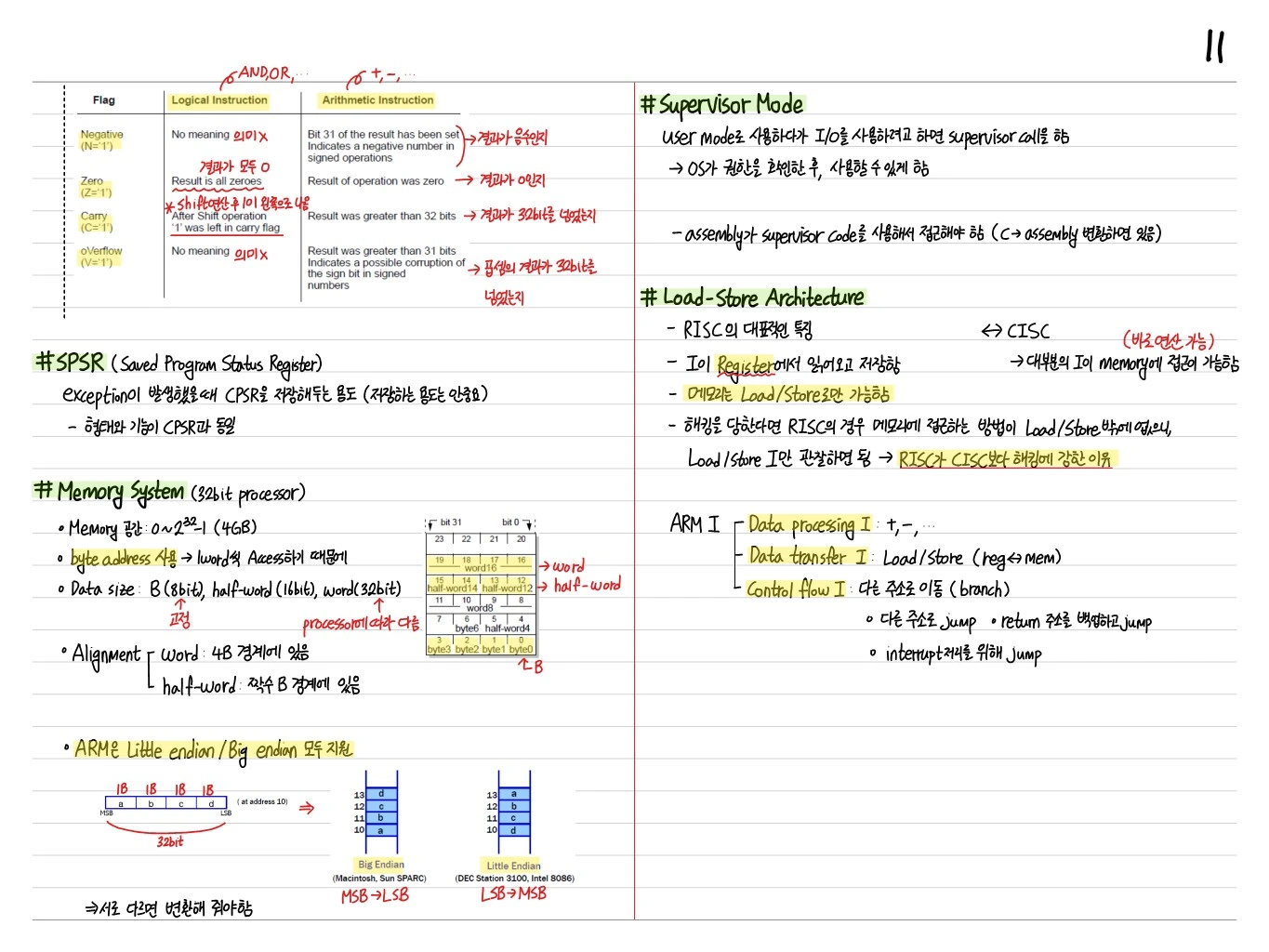

Supervisor Mode / Load-Store Architecture

Supervisor Mode

User mode에서 여행할 때 SWI (supervisor call)을 쓰면, OS 에서 진입. 시스템 자원을 사용해야 할 때 진입.

Load-Store Architecture

• RISC의 특징: ALU 연산은 register-to-register만, 메모리 접근은 Load/Store로만
• Load/Store만 메모리와 register 사이 data 이동
• 대조: CISC는 메모리 연산도 ALU I에서 수행 가능

ARM I: Data Processing I, Load/Store, Control Flow

• Data processing I: ALU, shift 등
• Load/Store (transfer) I: memory ↔ register
• Control Flow: Branch (B), BL, jump, conditional instructions

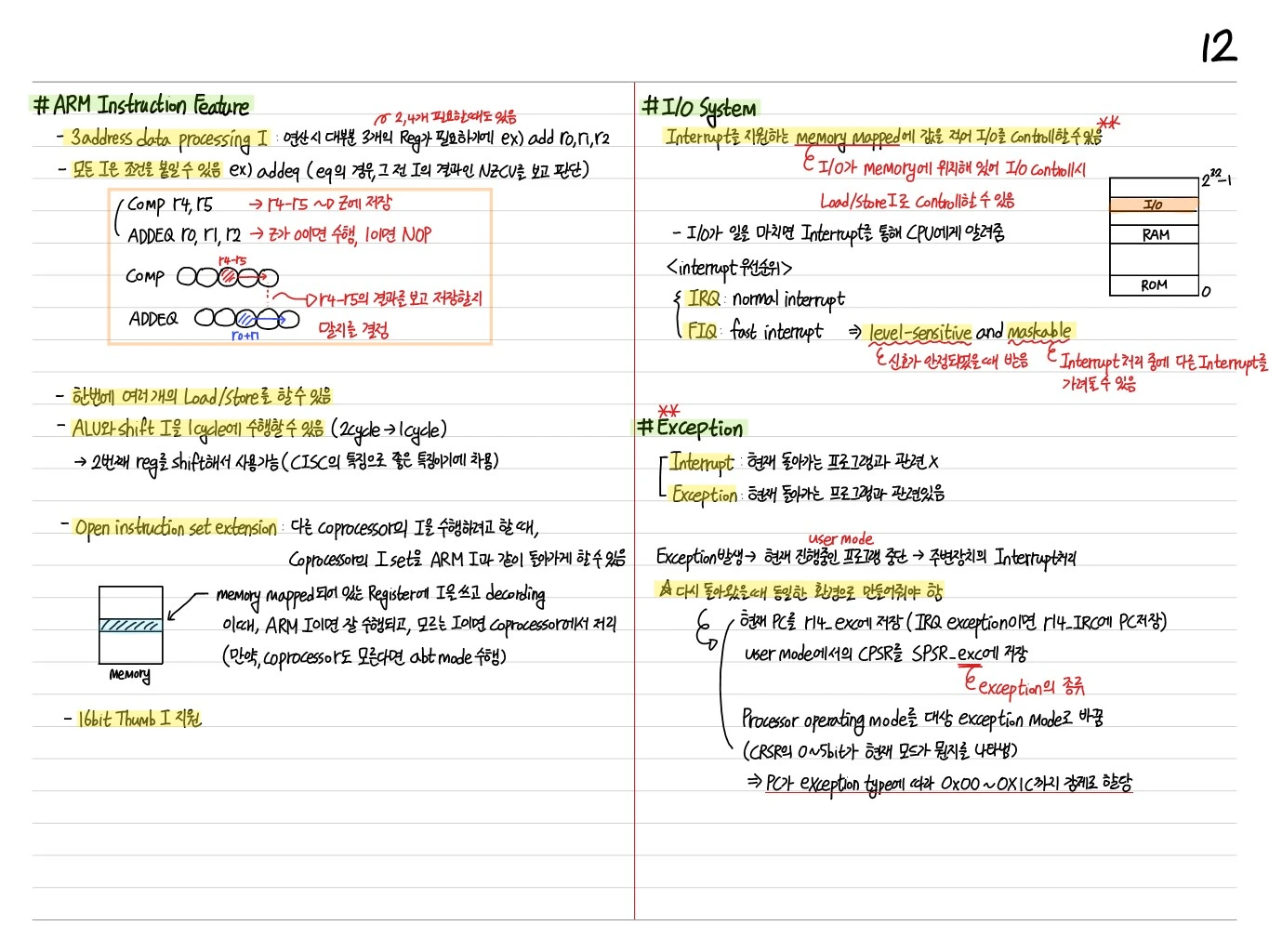

ARM Instruction Feature

Instruction Data Processing I

• 덧셈, 뺄셈, 곱셈과 같은 연산을 정리한 I
• 3개의 register를 사용하는 것이 일반적: ADD r2, r1, r0
• 2-operand form: ADD r2, r1 (r2 ← r2 + r1)

Load and Store I

• Post-indexing / Pre-indexing (auto-indexing)
• Multiple load/store: LDM, STM

Open Instruction Set Extension

• Coprocessor I와 같이 사용
• Coprocessor를 interrupt로 관리하면 ARM이 대기
• Coprocessor가 ready bit interrupt 발행
• Coprocessor로 I를 수행할 수 없으면 Undefined I trap (Abort 모드 진입)

Not Thumb I: Thumb 포함

ARM I 중 일부가 아닌 Thumb 가장 흔한 basic 포함.

I/O System

Interrupt가 memory mapped registers를 모두 가짐.

• LDR/STR로 I/O controller 조작
• 대부분의 I/O device는 Interrupt로 completion을 알림
• Fast interrupt를 위해 FIQ mode
• Local-sensitive and maskable
• Interrupt를 통해 I/O 보고

Exception

Memory abort, Undefined instruction, Reset 등 정상 흐름과 다른 상황.

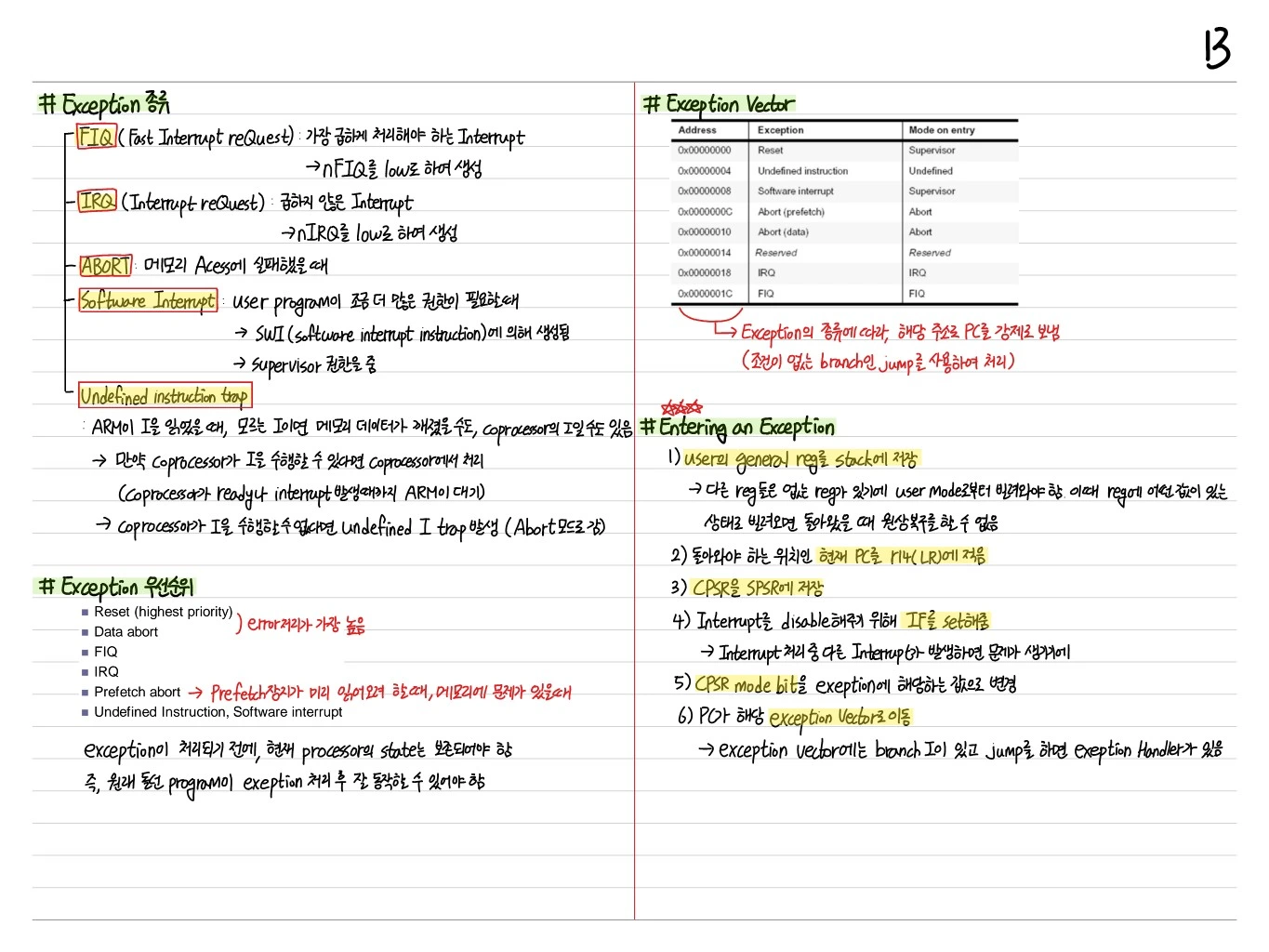

Exception의 종류

• FIQ (Fast Interrupt Request): 가장 급히 처리해야 하는 interrupt → nFIQ를 low로 하여 생성
• IRQ (Interrupt Request): 급하지 않은 interrupt → nIRQ를 low로 하여 생성
• ABORT: 메모리 access가 실패했을 때
• Software Interrupt (SWI): User program이 좀 더 많은 권한이 필요해서 SWI (software interrupt instruction)에 의해 생성 → supervisor 권한으로
• Undefined Instruction Trap: ARM이 I을 인식할 때, 모든 I이랑 매칭 되는지는 coprocessor도 있음 → 먼저 coprocessor가 I을 수행하고 실패하면 coprocessor에서 처리 (coprocessor가 ready이나 interrupt 발생하면 ARM이 대기). Coprocessor가 I를 수행하지 못하면 Undefined I trap 발생 (Abort 모드 검사).

Exception 우선순위

• Reset (highest priority) — 에러나서 가장 높음
• Data abort
• FIQ
• IRQ
• Prefetch abort (이 뒤의 I 알고리즘 하셔서, 데모리에 관여 있을시)
• Undefined Instruction, Software Interrupt

Exception 처리가 길면, 현재 processor state를 복원해야 함. 즉, 현재 돌고 있는 program의 exception과 복원 후 각 분야도 수 있어야 함.

Exception Vector

→ Exception 발생 시 해당 주소로 PC가 강제로 분기 (점프 있는 branch, jump로 수행되어 처리)

Entering an Exception 절차

1. User나 general mode 상태에서 작동 (다른 reg를 대신 reg 공유해서 user mode에만 영향력 수 있음 → 이에 regs가 여러 군데 있는 상태에서 어떤 활용변도 수 있음)
2. 돌아오는 위치의 현재 PC를 R14 (LR)에 저장
3. CPSR을 SPSR에 저장
4. Interrupt disable하여 연속 IPS set에 의해 Interrupt 처리 중 또 interrupt 방생하면 문제 생겨서
5. CPSR mode bit를 exception에 해당되는 값으로 변경
6. PC를 해당 Exception Vector로 이동 → Exception vector에는 branch I이 있고 jump로 해당 Exception Handler로 진입

Development Tools

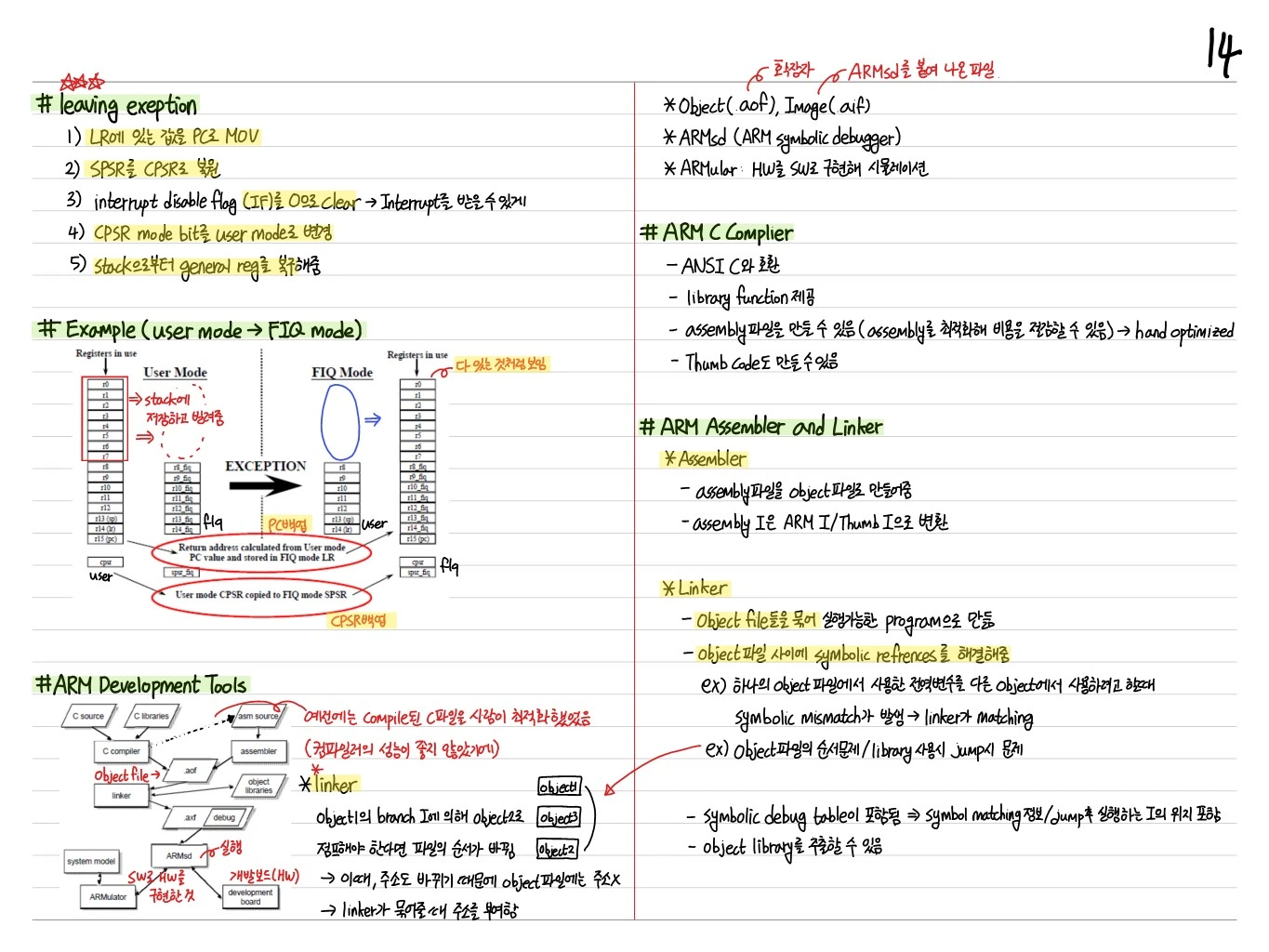

Example: User Mode vs FIQ Mode

• User: Standard R0~R15, CPSR
• FIQ: Banked R8~R14, SPSR → 빠른 switching
• Mode 전환 시 R8~R14가 banked register로 자동 교체

ARM Development Tools

• Debugger (ARMsd): 소프트웨어 디버깅
• ARMulator: ARM Processor core를 SW적으로 모방하여 만든 시뮬레이터
• ARM C Compiler: ARM에 맞춰 C code를 compile
• ARM Assembler and Linker: object files 생성, link

ARM C Compiler

• ANSI C standard 준수
• Optimizations: common sub-expression elimination, loop optimization 등

ARM Assembler and Linker

• Object files들을 결합해 실행 가능한 final executable 생성
• Symbol table에서 instruction 주소를 resolve

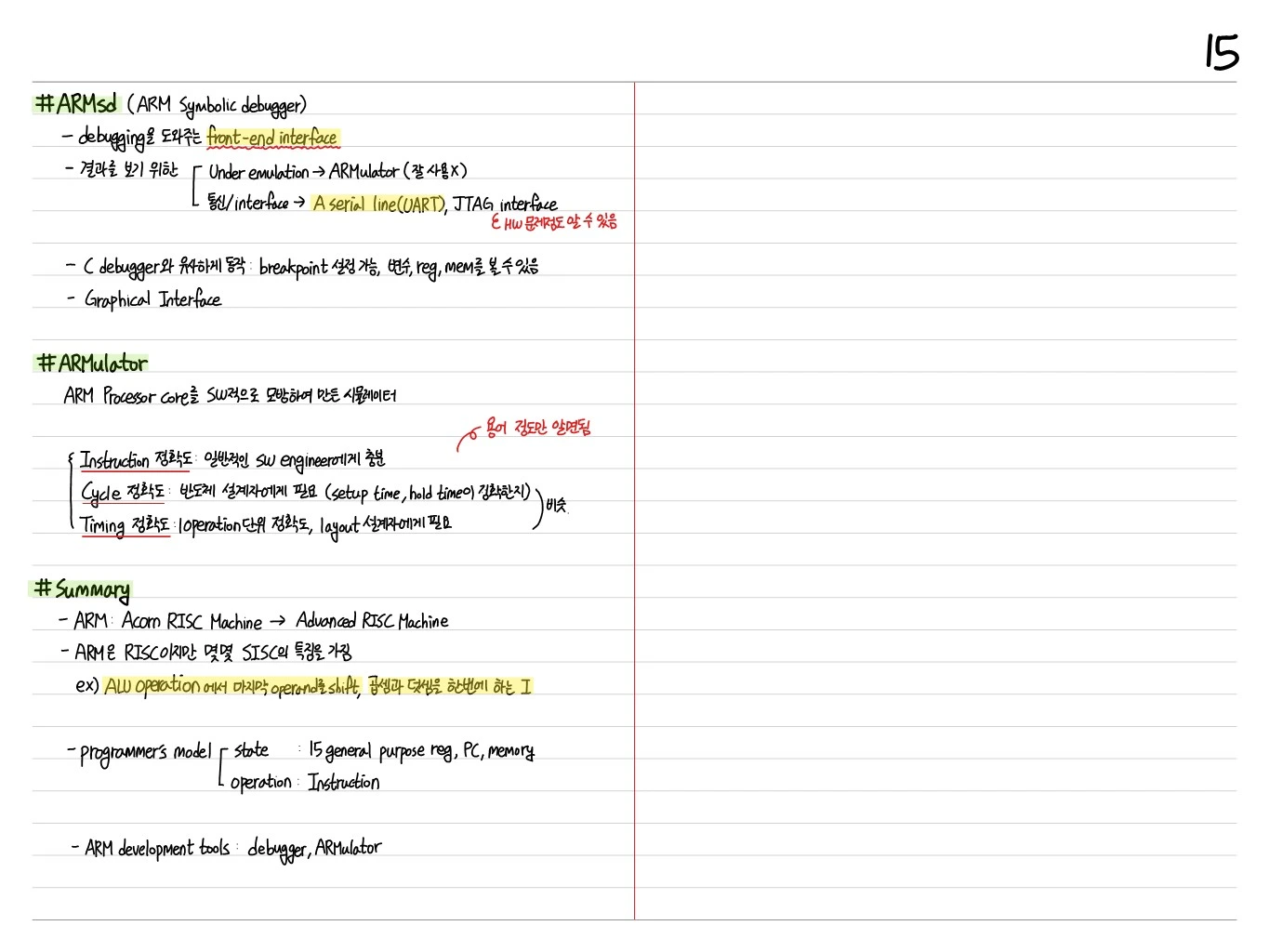

ARMsd (ARM Symbolic Debugger)

Debugging을 도와주는 front-end interface.

결과를 보기 위한

• Under emulation → ARMulator (잘 사용 X)
• 통신 interface → A serial line (UART), JTAG interface (HW 문제까지 알 수 있음)

기능

• C debugger와 유사하게 동작: breakpoint 설정 가능, 변수, reg, MEM을 볼 수 있음
• Graphical Interface

ARMulator

ARM Processor core를 SW적으로 모방하여 만든 시뮬레이터. 용어 정도만 양면됨.

정확도 단계

• Instruction 정확도: 일반적인 SW engineer에게 충분
• Cycle 정확도: 반도체 설계자에게 필요 (setup time, hold time이 길하잔지)
• Timing 정확도: 1 operation 단위 정확도, layout 설계자에게 필요

Summary

• ARM: Acorn RISC Machine → Advanced RISC Machine
• ARM은 RISC이지만 몇몇 CISC의 특징을 가짐. 예: ALU operation에서 마지막 operand를 shift, 곱셈과 덧셈을 한번에 하는 I
• Programmer\'s model:
• State: 15 general purpose reg, PC, memory
• Operation: Instruction
• ARM development tools: Debugger, ARMulator
