6-12. 그래프: 최소 비용 최대 유량

1. 최소 비용 최대 유량 문제의 이해

최소 비용 최대 유량(Minimum Cost Maximum Flow, MCMF) 문제는 그래프 이론과 네트워크 플로우 알고리즘의 핵심적인 주제 중 하나입니다. 이 문제는 주어진 네트워크에서 최대 유량을 보내면서 동시에 그 유량을 보내는 데 드는 비용을 최소화하는 것을 목표로 합니다. 마치 도시 간의 물류 네트워크를 구축할 때, 각 구간의 수송 능력(용량)과 수송 비용이 주어졌을 때, 모든 도시로 최대한 많은 물건을 보내면서 전체 수송 비용을 최소화하는 상황을 떠올릴 수 있습니다.

1) 네트워크 플로우 복습

MCMF를 이해하기 위해서는 먼저 기본적인 네트워크 플로우 개념을 확실히 알아야 합니다. 네트워크 플로우는 그래프 내에서 "흐름"을 모델링하는 방법입니다.

• 그래프: 노드(node)와 간선(edge)으로 구성됩니다.
• 용량(capacity): 각 간선은 흐름을 제한하는 용량을 가집니다. 간선 (u, v)의 용량은 c(u, v)로 표시됩니다.
• 유량(flow): 각 간선을 통해 흐르는 흐름의 양입니다. 간선 (u, v)의 유량은 f(u, v)로 표시되며, 0 <= f(u, v) <= c(u, v)를 만족해야 합니다.
• 소스(source): 흐름이 시작되는 노드입니다. 일반적으로 s로 표시합니다.
• 싱크(sink): 흐름이 끝나는 노드입니다. 일반적으로 t로 표시합니다.
• 유량 보존: 중간 노드에서는 들어오는 유량과 나가는 유량의 합이 같아야 합니다.

2) 비용의 추가

MCMF는 네트워크 플로우에 "비용"이라는 개념을 추가합니다. 각 간선은 용량뿐만 아니라, 단위 유량을 보내는 데 드는 비용을 함께 가지고 있습니다. 간선 (u, v)의 비용은 cost(u, v)로 표시됩니다. 이 비용은 음수가 될 수도 있습니다.

3) 문제 정의

최소 비용 최대 유량 문제는 다음과 같이 정의됩니다.

• 목표: 싱크로 보낼 수 있는 최대 유량을 찾고, 이 최대 유량을 보내는 데 필요한 최소 비용을 계산합니다.

• 제약 조건:

  • 각 간선의 유량은 용량을 초과할 수 없습니다: 0 <= f(u, v) <= c(u, v).
  • 유량 보존 법칙을 만족해야 합니다.
  • 총 비용을 최소화해야 합니다: min Σ cost(u, v) * f(u, v) (모든 간선에 대해).

2. 알고리즘: 최소 비용 최대 유량

MCMF 문제를 해결하기 위한 다양한 알고리즘이 존재합니다. 가장 널리 사용되는 방법은 다음과 같습니다.

1) 벨만-포드 기반 알고리즘

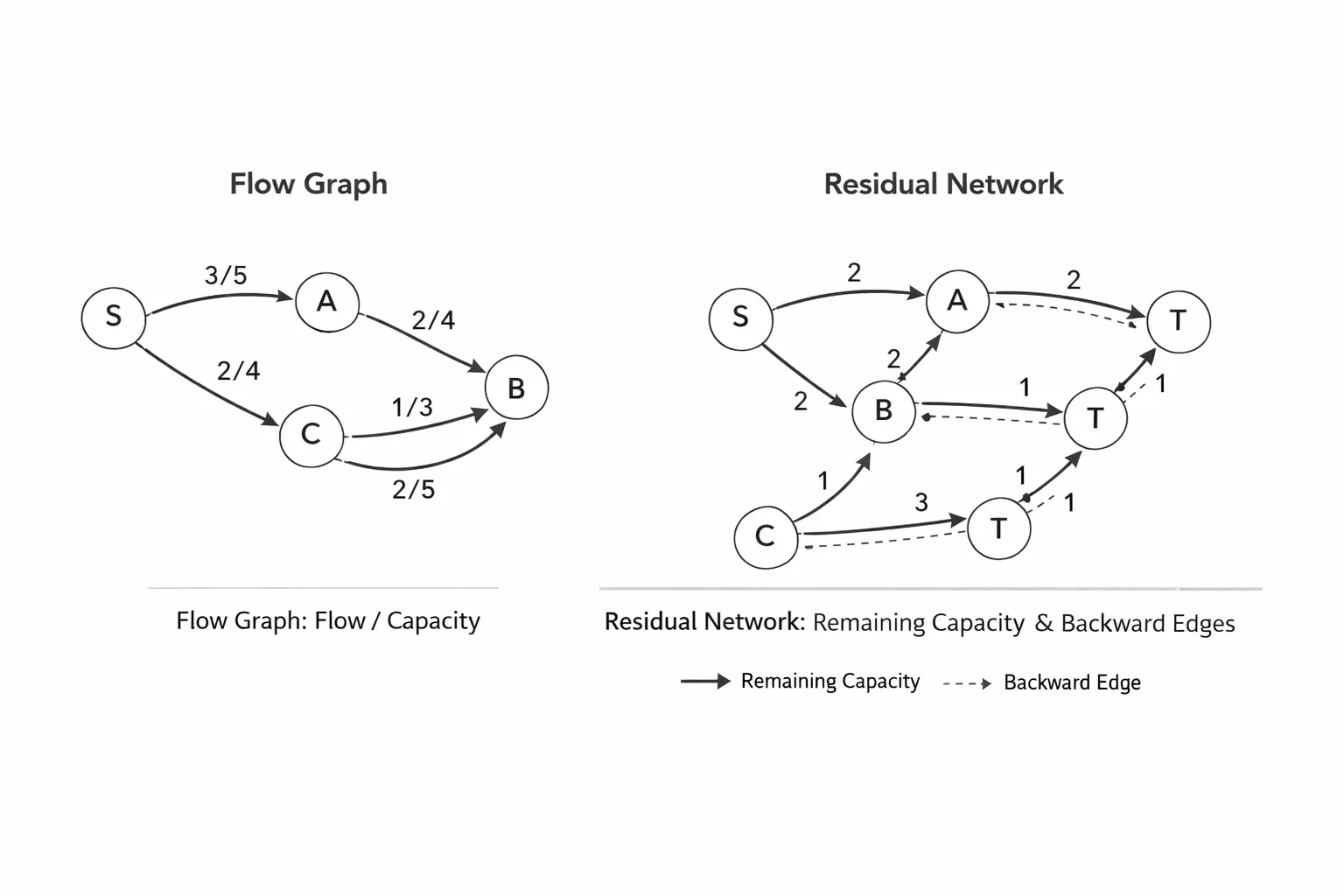

이 알고리즘은 네트워크 플로우를 반복적으로 계산하는 방식으로 작동합니다. 각 반복에서 잔여 네트워크(residual network)를 사용하여 최소 비용 경로를 찾고, 해당 경로를 따라 유량을 증가시킵니다. 잔여 네트워크는 각 간선에 대해 얼마나 더 유량을 보낼 수 있는지, 그리고 역방향으로 얼마나 유량을 되돌릴 수 있는지를 나타냅니다.

2) 알고리즘 단계

1. 잔여 네트워크 구성: 초기 상태에서, 잔여 네트워크는 원래 네트워크와 동일합니다. 각 간선 (u, v)에 대해, 잔여 용량은 r(u, v) <mark class="highlight"><strong><u> c(u, v) - f(u, v)입니다. 역방향 간선 (v, u)의 잔여 용량은 r(v, u) </u></strong></mark> f(u, v)입니다.
2. 최소 비용 경로 찾기: 벨만-포드 알고리즘을 사용하여 소스에서 싱크까지의 최소 비용 경로를 찾습니다. 각 간선의 비용을 고려하여 최단 경로를 계산합니다.
3. 유량 증가: 최소 비용 경로를 따라 유량을 증가시킵니다. 경로 상의 각 간선의 잔여 용량 중 최소값을 찾아, 해당 값만큼 유량을 증가시킵니다. 유량 증가 후 잔여 네트워크를 업데이트합니다.
4. 반복: 싱크로 가는 경로가 더 이상 없을 때까지 2단계와 3단계를 반복합니다.

3) 알고리즘 의사 코드

function minCostMaxFlow(graph, source, sink):
    initialize flow = 0
    initialize cost = 0

    // 잔여 네트워크 초기화
    residualGraph = createResidualGraph(graph)

    while (true):
        // 벨만-포드 알고리즘으로 최소 비용 경로 찾기
        shortestPath = bellmanFord(residualGraph, source, sink)

        if (shortestPath == null):
            break  // 더 이상 경로가 없으면 종료

        // 경로 상의 최소 잔여 용량 찾기
        minCapacity = 무한대
        for each edge (u, v) in shortestPath:
            minCapacity = min(minCapacity, residualGraph.capacity(u, v))

        // 유량 증가 및 비용 계산
        for each edge (u, v) in shortestPath:
            residualGraph.flow(u, v) += minCapacity
            residualGraph.flow(v, u) -= minCapacity // 역방향 간선 업데이트

        flow += minCapacity
        cost += minCapacity * pathCost(shortestPath)

    return (flow, cost)

4) 시간 복잡도

벨만-포드 알고리즘을 사용하는 경우, 각 반복마다 O(V * E)의 시간이 소요됩니다. (V는 노드의 수, E는 간선의 수). 최악의 경우, 최대 유량만큼 반복해야 하므로 전체 시간 복잡도는 O(F * V * E)가 됩니다. 여기서 F는 최대 유량입니다.

3. 응용 및 활용 사례

MCMF는 다양한 분야에서 실용적인 문제 해결에 사용됩니다.

1) 물류 및 운송

• 창고에서 여러 소매점으로의 상품 운송: 각 경로의 운송 능력과 운송 비용을 고려하여 최소 비용으로 최대 상품을 운송하는 경로를 찾습니다.
• 항공편 스케줄링: 항공편의 용량, 연료비, 승객 수요 등을 고려하여 최소 비용으로 최대한 많은 승객을 수송하는 스케줄을 계획합니다.

2) 통신 네트워크

• 데이터 전송 경로 설정: 각 링크의 대역폭과 전송 비용을 고려하여, 최대 데이터 전송량을 보장하면서 최소 비용으로 데이터를 전송하는 경로를 찾습니다.
• 네트워크 트래픽 관리: 네트워크의 혼잡을 줄이기 위해, 각 링크의 트래픽 용량과 비용을 기반으로 트래픽 흐름을 조정합니다.

3) 자원 할당

• 인력 배치: 각 작업에 필요한 인력과 작업자의 숙련도, 임금 등을 고려하여, 최소 비용으로 각 작업에 적절한 인력을 배치합니다.
• 생산 계획: 각 생산 라인의 생산 능력과 생산 비용을 고려하여, 최소 비용으로 제품 생산량을 극대화하는 생산 계획을 수립합니다.

4. 주의사항과 트러블슈팅

1) 음의 사이클

잔여 네트워크에 음의 사이클이 존재하면, 알고리즘이 무한 루프에 빠질 수 있습니다. 음의 사이클은 비용을 계속 감소시키면서 유량을 증가시킬 수 있는 경로를 의미합니다. 벨만-포드 알고리즘은 음의 사이클을 감지할 수 있지만, 다른 알고리즘에서는 추가적인 처리가 필요할 수 있습니다.

2) 성능 최적화

최대 유량이 크거나, 그래프의 크기가 큰 경우 알고리즘의 실행 시간이 길어질 수 있습니다. 성능을 최적화하기 위해 다음과 같은 방법을 고려할 수 있습니다.

• 다익스트라 기반 알고리즘 사용: 음의 간선이 없는 경우, 다익스트라 알고리즘을 사용하여 최소 비용 경로를 찾을 수 있습니다. 다익스트라는 벨만-포드보다 일반적으로 더 빠릅니다.
• 용량 제한: 잔여 네트워크에서 더 이상 유량을 보낼 수 없는 간선을 제거하여 그래프 크기를 줄일 수 있습니다.
• Heuristic: 경험적인 방법을 사용하여, 최적의 경로를 찾기 위한 탐색 공간을 줄일 수 있습니다.

3) 구현 시 고려사항

• 자료 구조 선택: 그래프를 표현하는 데 적합한 자료 구조(인접 리스트, 인접 행렬)를 선택합니다. 인접 리스트는 희소 그래프(간선이 적은 그래프)에, 인접 행렬은 밀집 그래프(간선이 많은 그래프)에 더 효율적일 수 있습니다.
• 정확한 계산: 부동 소수점 연산은 오차를 발생시킬 수 있으므로, 비용 계산 시 정수 연산을 사용하는 것이 좋습니다.
• 테스트 케이스: 다양한 테스트 케이스를 사용하여 알고리즘의 정확성을 검증합니다. 예외 상황(음의 사이클, 용량 부족 등)에 대한 처리도 확인해야 합니다.

5. 결론

최소 비용 최대 유량 문제는 그래프 이론의 중요한 부분이며, 실제 문제 해결에 널리 사용됩니다. 벨만-포드 알고리즘을 기반으로 한 MCMF 알고리즘은 비교적 간단하면서도 강력한 해결 방법을 제공합니다. 이 외에도, 다익스트라 기반 알고리즘 등 다양한 최적화된 알고리즘이 존재하며, 문제의 특성에 따라 적절한 알고리즘을 선택하는 것이 중요합니다. 이 글을 통해 MCMF의 기본 개념과 해결 방법에 대한 이해를 높이고, 실제 문제에 적용할 수 있는 능력을 키울 수 있기를 바랍니다.
