13-3. LC 공진 회로 및 동조 증폭기 기초

1. LC 공진 회로의 이해

LC 공진 회로는 인덕터(Inductor, L)와 캐패시터(Capacitor, C)를 직렬 또는 병렬로 연결하여 특정 주파수에서 공진(Resonance) 현상을 일으키도록 설계된 회로입니다. 이 회로는 다양한 전자 회로에서 주파수 선택, 필터링, 발진, 그리고 동조(tuning) 등에 널리 사용됩니다. 마치 오케스트라의 악기들이 각자의 고유한 주파수를 가지고 조화롭게 연주하는 것처럼, LC 공진 회로는 회로 내에서 특정 주파수 신호만을 선택적으로 통과시키거나 증폭하는 역할을 합니다.

1) 공진의 배경

공진 현상은 물리학 전반에서 관찰될 수 있는 중요한 현상입니다. 예를 들어, 흔들리는 그네는 특정 주기로 진동하며, 이 주기에 맞춰 힘을 가하면 진폭이 점점 커지는 현상을 보입니다. 이와 마찬가지로, LC 회로에서도 특정 주파수의 신호가 인가될 때 회로 내의 에너지 교환이 최대화되어 증폭되는 현상이 발생합니다.

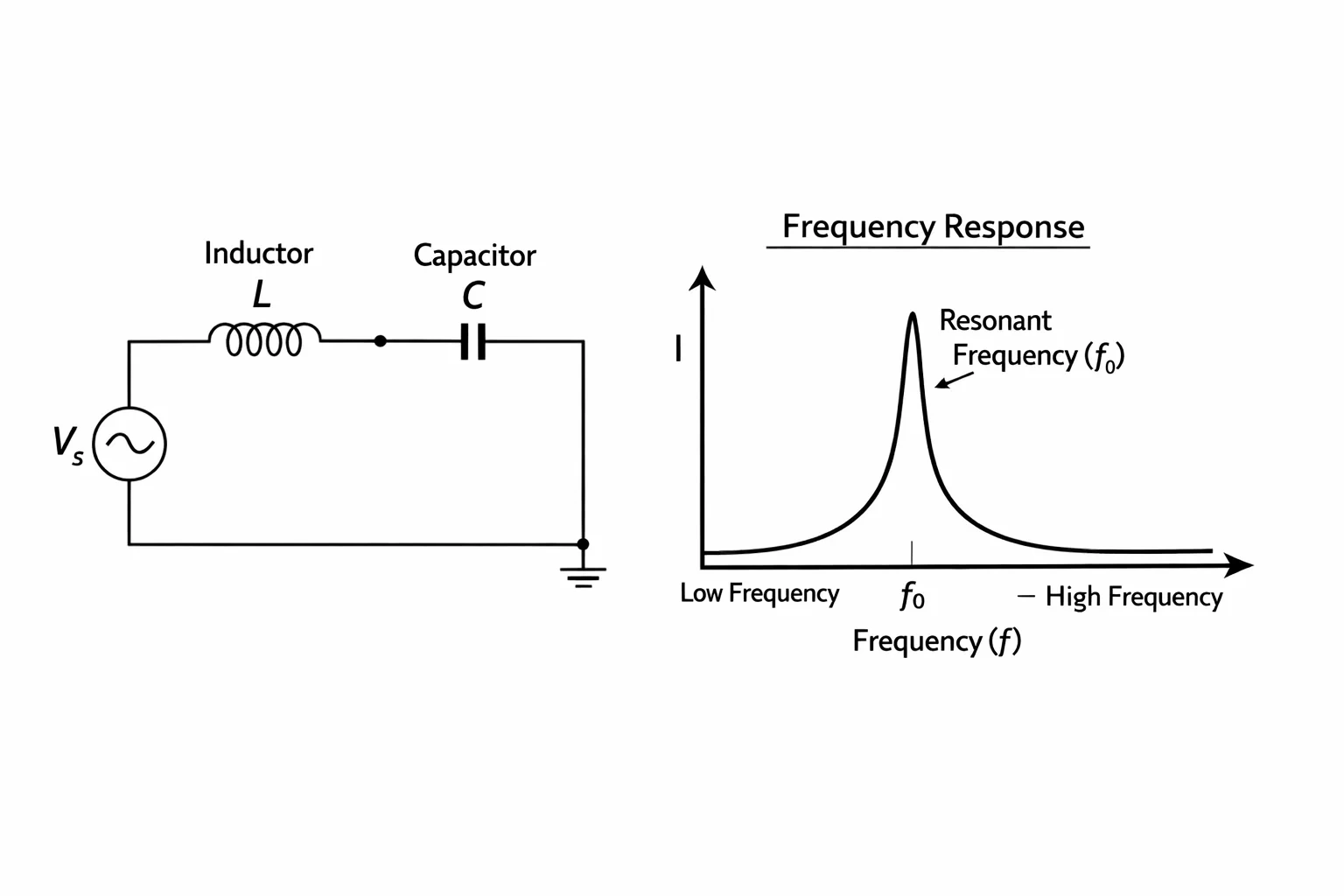

2) LC 회로의 기본 구성

LC 회로는 기본적으로 인덕터(L)와 캐패시터(C)로 구성됩니다. 인덕터는 코일을 감아 만든 소자로, 전류의 변화에 저항하며 에너지를 자기장 형태로 저장합니다. 캐패시터는 두 개의 도체판 사이에 절연체를 위치시켜 전압 변화에 저항하며 에너지를 전기장 형태로 저장합니다. 이러한 특성을 이용하여 LC 회로는 특정 주파수에서 에너지를 효율적으로 교환하며 공진을 일으킵니다.

2. LC 공진의 원리

LC 공진의 핵심은 인덕터와 캐패시터 간의 에너지 교환입니다.

1) 직렬 공진 회로

직렬 공진 회로에서는 특정 주파수에서 인덕터의 유도 리액턴스($X_L$)와 캐패시터의 용량 리액턴스($X_C$)가 크기가 같고 부호가 반대가 되어 서로 상쇄됩니다.

• $X_L = 2\pi fL$ (인덕터의 리액턴스)
• $X_C = \frac{1}{2\pi fC}$ (캐패시터의 리액턴스)

여기서, $f$는 주파수, $L$은 인덕턴스, $C$는 커패시턴스입니다. 공진 주파수 $f_0$에서는 $X_L = X_C$가 되므로,

$$ 2\pi f_0 L = \frac{1}{2\pi f_0 C} $$

$$ f_0 = \frac{1}{2\pi\sqrt{LC}} $$

이때 회로의 임피던스는 최소가 되며, 회로를 흐르는 전류는 최대가 됩니다. 즉, 직렬 공진 회로는 특정 주파수 신호를 선택적으로 통과시키는 "대역 통과 필터" 역할을 합니다.

2) 병렬 공진 회로

병렬 공진 회로에서는 공진 주파수에서 인덕터와 캐패시터가 서로 에너지를 주고받아 회로 전체의 임피던스가 최대가 됩니다.

공진 주파수 $f_0$는 직렬 공진 회로와 동일합니다. 병렬 공진 회로에서는 특정 주파수 신호가 회로를 통과하지 못하고 차단되므로, "대역 저지 필터" 역할을 수행합니다.

3) 공진 주파수와 공진 현상

공진 주파수 $f_0$는 회로의 인덕턴스(L)와 캐패시턴스(C) 값에 의해서 결정됩니다. 인덕턴스가 클수록, 혹은 캐패시턴스가 클수록 공진 주파수는 낮아집니다. 공진 주파수에서 회로는 특정 주파수 신호에 대해 매우 민감하게 반응하며, 작은 입력 신호에도 큰 출력을 생성할 수 있습니다.

3. Q-팩터 (Q-factor)

Q-팩터는 LC 공진 회로의 성능을 나타내는 중요한 지표입니다. Q-팩터는 회로가 공진 주파수에서 에너지를 얼마나 효율적으로 저장하고 방출하는지를 나타냅니다.

1) Q-팩터의 정의

Q-팩터는 회로에 저장된 에너지와 한 주기 동안 손실되는 에너지의 비율로 정의됩니다. Q-팩터가 높을수록, 회로는 공진 주파수 근처에서 좁은 대역폭을 가지며, 선택성이 높아집니다. 다시 말해, 특정 주파수 신호에 더 민감하게 반응하고, 다른 주파수 신호에 대한 감쇄는 더욱 커집니다.

$$ Q = 2\pi \times \frac{\text{최대 에너지 저장량}}{\text{한 주기 동안 손실되는 에너지}} $$

2) Q-팩터의 계산

Q-팩터는 다음과 같은 수식으로 계산할 수 있습니다.

• 직렬 공진 회로: $Q = \frac{1}{R}\sqrt{\frac{L}{C}}$, 여기서 $R$은 회로의 저항
• 병렬 공진 회로: $Q = R\sqrt{\frac{C}{L}}$, 여기서 $R$은 회로의 저항

Q-팩터는 회로의 선택성, 즉 대역폭에 반비례합니다. 높은 Q-팩터는 좁은 대역폭을 의미하며, 이는 특정 주파수 신호만을 선택적으로 증폭하는 데 유리합니다. 반대로, 낮은 Q-팩터는 넓은 대역폭을 의미하며, 여러 주파수 신호를 동시에 처리해야 하는 경우에 사용될 수 있습니다.

3) Q-팩터의 영향

Q-팩터는 LC 공진 회로의 주요 성능 지표에 영향을 미칩니다.

• 선택성(Selectivity): Q-팩터가 높을수록 선택성이 높아, 원하는 주파수 신호만 선택적으로 통과시킵니다.
• 대역폭(Bandwidth): Q-팩터가 높을수록 대역폭이 좁아집니다. 대역폭은 공진 주파수를 중심으로 신호가 증폭되는 주파수 범위를 의미합니다.
• 이득(Gain): Q-팩터가 높을수록 공진 주파수에서의 이득이 커집니다. 즉, 입력 신호가 작더라도, 공진 주파수에서 큰 출력을 얻을 수 있습니다.

4. 동조 증폭기 (Tuned Amplifier)

동조 증폭기는 LC 공진 회로를 사용하여 특정 주파수 신호를 선택적으로 증폭하는 증폭기입니다. 라디오 수신기, 통신 장비 등 다양한 응용 분야에서 사용되며, 원하는 주파수 대역의 신호만 증폭하고, 다른 주파수 대역의 신호는 필터링합니다.

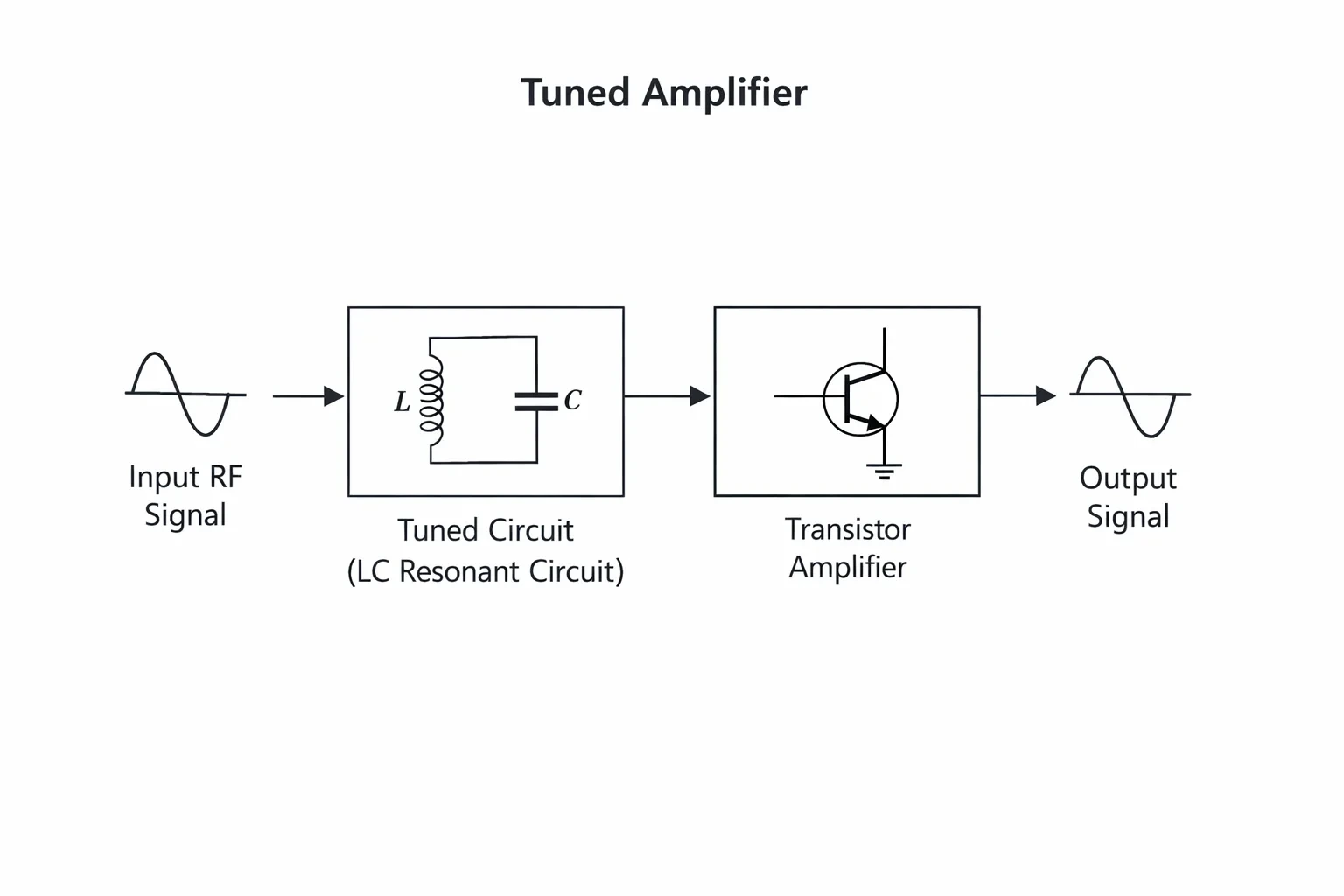

1) 동조 증폭기의 기본 원리

동조 증폭기는 증폭기 회로(예: 트랜지스터 증폭기)와 LC 공진 회로를 결합하여 구성됩니다. 입력 신호는 LC 공진 회로에 의해 필터링되어, 원하는 주파수 신호만 증폭기 회로에 전달됩니다. 증폭된 신호는 다시 LC 공진 회로를 통과하여 불필요한 노이즈나 원치 않는 주파수 성분을 제거합니다.

2) 동조 증폭기의 종류

• 단일 동조 증폭기(Single Tuned Amplifier): 하나의 LC 공진 회로를 사용하여 특정 주파수를 증폭합니다. 간단하고 설계가 용이하지만, 선택성이 제한적입니다.
• 이중 동조 증폭기(Double Tuned Amplifier): 두 개의 LC 공진 회로를 사용하여 선택성을 높입니다. 두 개의 공진 회로를 적절하게 결합하면, 더 좁은 대역폭과 높은 이득을 얻을 수 있습니다.
• 병렬 동조 증폭기(Parallel Tuned Amplifier): 병렬 공진 회로를 사용하는 증폭기로, 특정 주파수에서 높은 임피던스를 제공하여 증폭기의 이득을 향상시킵니다.
• 직렬 동조 증폭기(Series Tuned Amplifier): 직렬 공진 회로를 사용하는 증폭기로, 특정 주파수에서 낮은 임피던스를 제공합니다.

3) 동조 증폭기의 설계 고려 사항

동조 증폭기를 설계할 때는 다음 사항을 고려해야 합니다.

• 공진 주파수: 원하는 신호의 주파수에 맞게 LC 회로의 공진 주파수를 설정합니다.
• Q-팩터: 원하는 선택성과 대역폭에 따라 Q-팩터를 결정합니다. 높은 Q-팩터는 선택성을 높이지만, 대역폭을 좁혀, 주파수 추적(frequency tracking)에 어려움을 줄 수 있습니다.
• 이득: 증폭기의 이득을 조절하여 원하는 신호의 크기를 확보합니다.
• 안정성: 증폭기의 발진을 방지하기 위해 안정성 설계를 고려합니다.

5. LC 공진 회로 및 동조 증폭기의 응용

LC 공진 회로와 동조 증폭기는 다양한 전자 제품 및 시스템에서 핵심적인 역할을 수행합니다.

1) 라디오 수신기

라디오 수신기는 LC 공진 회로를 사용하여 원하는 라디오 방송국 주파수를 선택합니다. 사용자는 튜닝 노브를 조작하여 LC 회로의 공진 주파수를 변경하고, 원하는 방송국의 신호를 수신할 수 있습니다. 동조 증폭기는 선택된 신호를 증폭하여 스피커로 출력합니다.

2) 통신 장비

통신 장비는 LC 공진 회로를 사용하여 특정 주파수 대역의 신호를 송수신합니다. 예를 들어, 휴대폰, 무전기, 위성 통신 시스템 등에서 LC 공진 회로와 동조 증폭기는 신호의 필터링, 증폭, 그리고 주파수 선택에 필수적인 역할을 수행합니다.

3) 필터

LC 공진 회로는 다양한 유형의 필터를 구현하는 데 사용됩니다. 저역 통과 필터, 고역 통과 필터, 대역 통과 필터, 대역 저지 필터 등을 설계할 수 있으며, 전자 회로에서 노이즈 제거, 신호 분리 등에 활용됩니다.

4) 발진기

LC 공진 회로는 발진기(Oscillator)를 설계하는 데에도 사용됩니다. LC 회로의 공진 주파수를 이용하여 안정적인 주파수의 신호를 생성할 수 있으며, 시계, 통신 장비 등에서 클럭 신호를 생성하는 데 사용됩니다.

6. 결론

LC 공진 회로는 전자 회로 설계에서 중요한 구성 요소이며, 주파수 선택, 필터링, 증폭, 발진 등 다양한 기능을 수행합니다. LC 공진 회로의 원리를 이해하고, Q-팩터, 동조 증폭기 등의 개념을 숙지하는 것은 전자 회로 설계 능력을 향상시키는 데 필수적입니다.
