4-3. 공통 컬렉터(CC) 및 공통 베이스(CB) 증폭기 특성 비교

1. 공통 컬렉터(CC) 증폭기 (이미터 팔로워)와 공통 베이스(CB) 증폭기 개요

전기 회로 설계는 트랜지스터와 같은 능동 소자를 사용하여 신호를 증폭하고 조작하는 복잡한 과정입니다. 증폭기는 입력 신호의 크기를 키워 출력하는 회로 블록으로, 통신 시스템, 오디오 장치, 센서 시스템 등 다양한 분야에서 핵심적인 역할을 합니다. BJT(Bipolar Junction Transistor)는 이러한 증폭기를 구성하는 데 널리 사용되는 소자 중 하나이며, BJT를 활용한 증폭기는 세 가지 기본적인 토폴로지(topology), 즉 공통 이미터(CE), 공통 컬렉터(CC), 공통 베이스(CB)로 분류됩니다. 이 세 가지 구성은 각기 다른 특징을 가지며, 특정 응용 분야에 적합합니다.

본 게시물에서는 CC 증폭기(이미터 팔로워)와 CB 증폭기의 동작 원리를 살펴보고, 이들의 특징을 비교 분석하여 각 증폭기의 장단점을 이해하고자 합니다. 이를 통해 회로 설계자가 특정 애플리케이션에 적합한 증폭기를 선택하는 데 필요한 지식을 제공할 것입니다.

2. 공통 컬렉터(CC) 증폭기 (이미터 팔로워)의 동작 원리

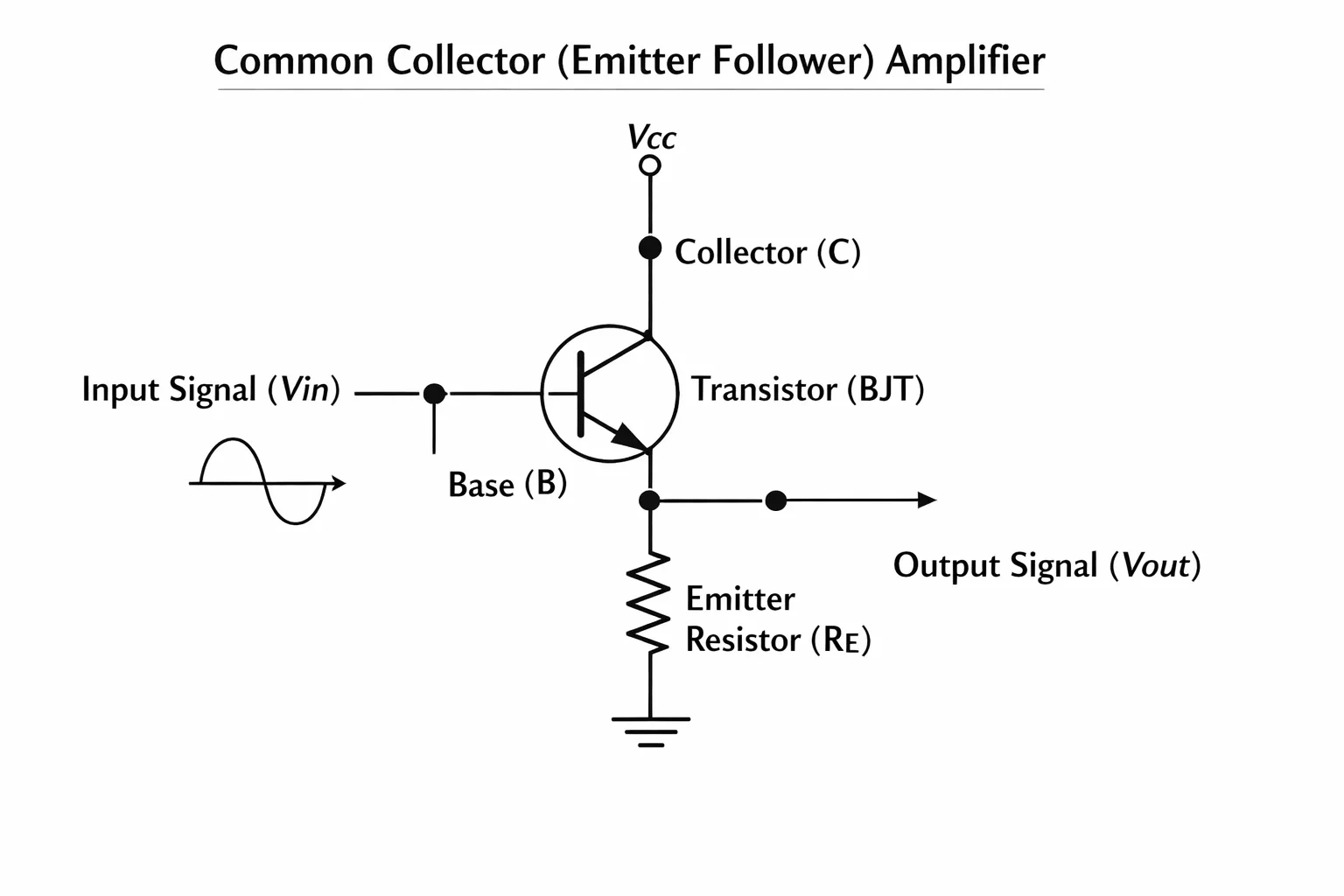

CC 증폭기는 이미터 팔로워(Emitter Follower)라고도 불리며, 입력 신호가 베이스(Base)에 인가되고 출력 신호는 이미터(Emitter)에서 얻어지는 구조를 가집니다. 컬렉터(Collector)는 교류 접지(AC ground)로 연결되어 있으며, DC 바이어싱을 위한 전원 공급에 사용됩니다.

1) 동작 원리

CC 증폭기의 핵심 원리는 베이스 전압을 따라 이미터 전압이 변동하는 것입니다. BJT의 베이스-이미터 전압 강하($V_{BE}$)는 약 0.7V로 일정하게 유지되므로, 이미터 전압($V_E$)은 베이스 전압($V_B$)보다 0.7V 낮습니다. 입력 신호가 베이스에 인가되면 베이스 전압이 변동하고, 이에 따라 이미터 전압도 동일한 형태로 변동합니다. 즉, CC 증폭기는 입력 신호를 따라 출력 전압이 움직이는 전압 팔로워(voltage follower)의 역할을 합니다.

2) 특징

CC 증폭기는 다음과 같은 특징을 가집니다.

• 전압 이득 (Voltage Gain) ≈ 1: 입력 신호와 출력 신호의 전압 크기가 거의 같습니다. 실제로는 약간의 손실이 발생하지만, 이상적인 경우 이득은 1에 가깝습니다.
• 높은 입력 임피던스 (Input Impedance): 입력 임피던스가 높기 때문에, CC 증폭기는 이전 단계 회로에 미치는 부하 효과가 적습니다. 이는 신호 소스에 유리합니다.
• 낮은 출력 임피던스 (Output Impedance): 출력 임피던스가 낮아 다음 단계 회로에 신호를 효과적으로 전달할 수 있습니다.
• 전류 이득 (Current Gain) 높음: CC 증폭기는 전류 증폭 역할을 합니다. 작은 베이스 전류 변화가 큰 이미터 전류 변화를 유발하여 전류 이득을 얻습니다.
• 위상 변화 없음: 입력 신호와 출력 신호 사이의 위상 변화가 없습니다.

3. 공통 베이스(CB) 증폭기의 동작 원리

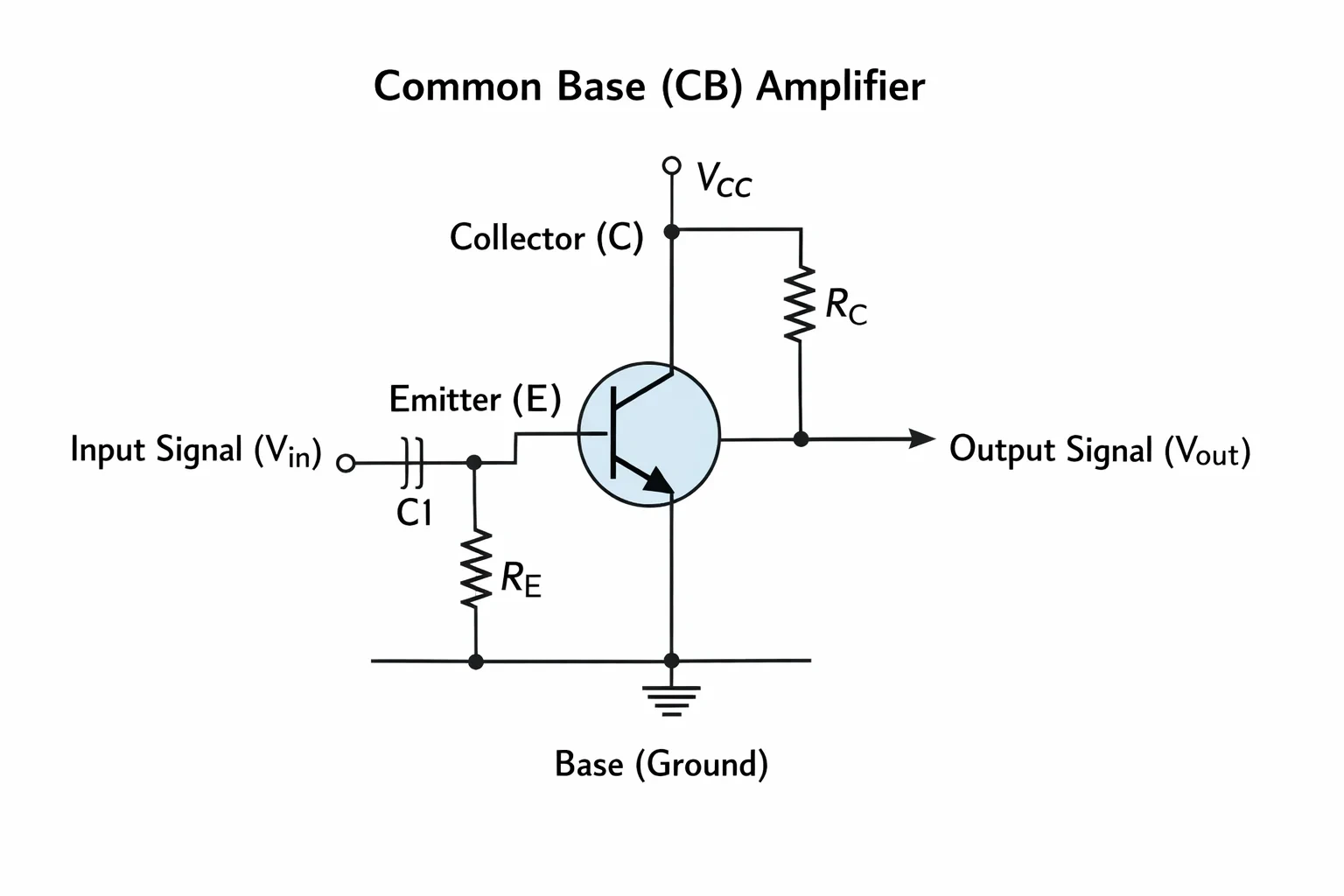

CB 증폭기는 입력 신호가 이미터에 인가되고 출력 신호는 컬렉터에서 얻어지는 구조를 가지며, 베이스는 교류 접지로 연결됩니다. 컬렉터는 DC 바이어싱과 출력 신호 전달에 사용됩니다.

1) 동작 원리

CB 증폭기는 입력 전류 변화에 따라 출력 전압이 변화하는 원리를 이용합니다. 입력 신호가 이미터에 인가되면, 이미터 전류($I_E$)가 변동합니다. BJT의 특성에 따라, 이 변화는 컬렉터 전류($I_C$)의 변화를 유발하고, 이는 컬렉터 저항($R_C$)에 걸리는 전압 강하를 변화시킵니다. 따라서 CB 증폭기는 입력 전류를 전압으로 변환하는 역할을 합니다.

2) 특징

CB 증폭기는 다음과 같은 특징을 가집니다.

• 전압 이득 (Voltage Gain) 높음: CB 증폭기는 전압 이득이 높습니다.
• 낮은 입력 임피던스 (Input Impedance): 입력 임피던스가 낮아 이전 단계 회로에 부하 영향을 줄 수 있습니다.
• 높은 출력 임피던스 (Output Impedance): 출력 임피던스가 높습니다.
• 전류 이득 (Current Gain) ≈ 1: 전류 이득은 1에 가깝습니다.
• 위상 변화 없음: 입력 신호와 출력 신호 사이의 위상 변화가 없습니다.

4. CC 증폭기 vs. CB 증폭기: 특성 비교

CC 증폭기와 CB 증폭기는 서로 다른 특성을 가지고 있으며, 각 특성은 특정 응용 분야에 적합합니다. 아래 표는 두 증폭기의 주요 특성을 비교하여 보여줍니다.

1) 이득 비교

• CC 증폭기는 전압 이득이 1에 가깝지만, 전류 이득이 높습니다. 이는 입력 신호의 전압 크기를 거의 유지하면서, 입력 전류를 증폭하여 출력 전류를 높이는 데 유용합니다.
• CB 증폭기는 전압 이득이 높지만, 전류 이득은 1에 가깝습니다. 따라서 전압 증폭이 필요한 경우 CB 증폭기가 적합합니다.

2) 임피던스 비교

• CC 증폭기는 높은 입력 임피던스와 낮은 출력 임피던스를 가지고 있어, 신호 소스에 미치는 부하 영향을 최소화하고, 다음 단계 회로에 신호를 효과적으로 전달할 수 있습니다. 이는 임피던스 매칭(impedance matching)이 필요한 회로에 유용합니다.
• CB 증폭기는 낮은 입력 임피던스와 높은 출력 임피던스를 가지므로, 임피던스 매칭을 신중하게 고려해야 합니다.

3) 주파수 특성

• CB 증폭기는 높은 주파수 대역폭을 가지므로 고주파 증폭에 적합합니다.
• CC 증폭기는 주파수 특성이 중간 정도입니다.

5. 응용 사례

1) CC 증폭기 (이미터 팔로워)

• 임피던스 변환: 높은 입력 임피던스를 가진 회로에서 낮은 출력 임피던스를 가진 회로로 신호를 전달할 때 사용됩니다. 예를 들어, 센서의 출력을 증폭기의 입력에 연결할 때 사용될 수 있습니다.
• 버퍼 (Buffer): 입력 신호를 변경 없이 출력하는 데 사용됩니다. 다른 회로의 동작에 영향을 주지 않고 신호를 전달해야 할 때 유용합니다.
• 전압 팔로워: 입력 전압을 따라 출력 전압이 움직이는 회로로, 전압 조절 및 전압 신호의 복제에 사용됩니다.
• 오디오 증폭: 스피커 드라이버 회로에서 낮은 출력 임피던스를 제공하여 스피커에 효과적으로 전력을 전달할 수 있습니다.

2) CB 증폭기

• 고주파 증폭: CB 증폭기는 높은 주파수에서 동작하기 때문에, 고주파 증폭이 필요한 회로에 사용됩니다. 예를 들어, RF(Radio Frequency) 증폭기, 통신 시스템의 RF 프런트 엔드(front-end) 등에 사용됩니다.
• 전류 증폭: 입력 전류를 증폭하여 출력 전류를 제어하는 데 사용됩니다.
• 광대역 증폭: 넓은 주파수 대역에서 신호를 증폭할 수 있으므로, 광대역 통신 시스템 등에 사용됩니다.

6. 주의 사항 및 트러블슈팅

1) 바이어싱 (Biasing)

• BJT 증폭기의 성능은 적절한 바이어싱에 따라 크게 달라집니다. CC 증폭기 및 CB 증폭기의 경우, 안정적인 동작을 위해 적절한 DC 바이어싱 회로를 설계해야 합니다.
• 온도 변화나 소자 특성의 변화에 따라 Q점(Quiescent point)이 변동될 수 있으므로, 바이어스 안정화 회로를 사용하여 Q점의 변동을 최소화해야 합니다.

2) 부품 선택

• 사용하는 BJT의 특성에 따라 증폭기의 성능이 달라질 수 있습니다. 증폭기의 응용 분야와 요구 사항에 맞는 BJT를 선택해야 합니다.
• 저항 및 커패시터와 같은 수동 소자의 허용 오차를 고려하여 회로를 설계해야 합니다.

3) 기생 성분 (Parasitic Components)

• 고주파 회로의 경우, 기생 커패시턴스 및 인덕턴스가 회로의 성능에 영향을 미칠 수 있습니다. 회로 기판 레이아웃을 신중하게 설계하여 기생 성분을 최소화해야 합니다.
• PCB (Printed Circuit Board) 레이아웃은 고주파 회로의 성능에 큰 영향을 미칩니다. 신호 라인의 길이와 간격을 최소화하고, 적절한 접지면을 사용하여 신호 무결성을 유지해야 합니다.

4) 안정성 (Stability)

• 증폭기는 발진(oscillation)이 발생할 수 있으므로, 안정성 확보를 위해 주의해야 합니다.
• 피드백 경로를 통해 발진이 발생할 수 있으므로, 회로의 피드백 경로를 분석하고, 적절한 보상(compensation) 기술을 적용하여 안정성을 확보해야 합니다.

7. 결론

CC 증폭기(이미터 팔로워)와 CB 증폭기는 BJT를 활용한 기본적인 증폭 회로로서, 각각 독특한 장점과 단점을 가지고 있습니다. CC 증폭기는 높은 입력 임피던스와 낮은 출력 임피던스를 제공하여 임피던스 변환 및 버퍼 역할을 수행하며, CB 증폭기는 높은 전압 이득과 높은 주파수 특성을 활용하여 고주파 증폭에 적합합니다. 회로 설계자는 특정 애플리케이션의 요구 사항에 따라 CC 증폭기 또는 CB 증폭기를 선택하거나, 두 증폭기를 조합하여 사용할 수 있습니다.

본 게시물을 통해 CC 증폭기와 CB 증폭기의 동작 원리, 특성, 응용 분야, 그리고 설계 시 고려해야 할 사항들을 이해함으로써, 보다 효율적인 회로 설계를 수행할 수 있기를 바랍니다.
