7-2. 전류 미러(Current Mirror): 능동 부하와 안정적인 바이어싱

1. 전류 미러의 개념과 배경

전류 미러(Current Mirror)는 집적 회로(IC) 설계에서 매우 중요한 회로 블록 중 하나입니다. 이름에서 알 수 있듯이, 전류 미러는 입력 전류를 복제하여 다른 회로 부분에 정확하게 "미러링"하는 기능을 수행합니다. 이는 증폭기, 바이어스 회로, 능동 부하 등 다양한 회로에서 필수적으로 사용되며, 안정적인 동작을 보장하고 회로의 성능을 향상시키는 데 기여합니다.

전류 미러의 기본적인 아이디어는 두 개의 트랜지스터를 사용하여 구현됩니다. 하나의 트랜지스터(입력 트랜지스터)는 입력 전류를 감지하고, 다른 트랜지스터(출력 트랜지스터)는 입력 트랜지스터와 동일한 동작 조건에서 동작하도록 설계됩니다. 이상적인 전류 미러는 입력 전류와 동일한 크기의 출력 전류를 생성하며, 이는 전류 복제라고도 불립니다. 이러한 기능은 회로의 바이어싱을 설정하고, 능동 부하를 구현하며, 신호 처리 회로에서 정확한 전류 제어를 가능하게 합니다.

왜 전류 미러가 필요한지 이해하기 위해, 바이어싱의 중요성을 생각해 봅시다. 트랜지스터 기반 회로, 특히 아날로그 회로에서는 트랜지스터의 동작점을 적절하게 설정하는 것이 회로의 성능과 안정성에 매우 중요합니다. 동작점(Q-point)은 트랜지스터가 특정 조건에서 안정적으로 동작하도록 하는 DC 전압과 전류 값을 의미합니다. 전류 미러는 이러한 동작점을 정확하게 설정하고, 온도 변화나 공정 변화에 강건한 바이어싱을 제공하는 데 기여합니다.

2. 전류 미러의 기본적인 동작 원리

가장 기본적인 형태의 전류 미러는 두 개의 동일한 BJT(Bipolar Junction Transistor) 또는 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)로 구성됩니다. BJT를 예로 들어 설명하면 다음과 같습니다.

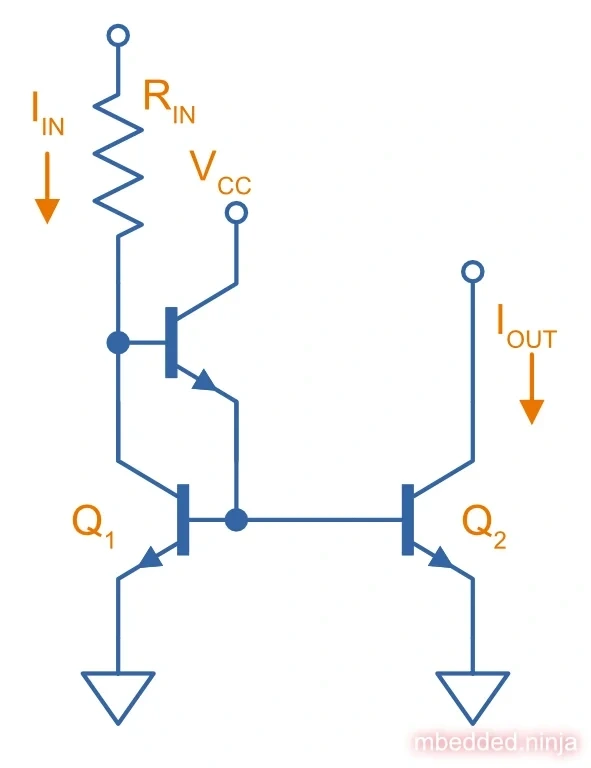

Source: mbedded.ninja

그림에서 Q1과 Q2는 동일한 특성을 가진 BJT입니다.

1. 입력 전류 설정: Q1의 컬렉터 전류($I_C1$)는 입력 전류 $I_{in}$과 밀접한 관계를 가집니다. $I_{in}$은 저항 $R_{ref}$와 전원 전압 $V_{CC}$에 의해 결정됩니다. 따라서 $I_{in} = \frac{V_{CC} - V_{BE1}}{R_{ref}}$와 같이 표현할 수 있습니다. 여기서 $V_{BE1}$은 Q1의 베이스-이미터 전압입니다.
2. 베이스 연결: Q1과 Q2의 베이스는 서로 연결되어 있으며, Q1의 베이스는 또한 Q1의 컬렉터에 연결됩니다. 이 연결은 Q1과 Q2의 베이스 전압이 동일하게 유지되도록 합니다. 즉, $V_{BE1} = V_{BE2}$입니다.
3. 전류 복제: Q1과 Q2는 동일한 트랜지스터이고, 베이스-이미터 전압이 동일하므로, 두 트랜지스터의 컬렉터 전류는 동일한 값을 가집니다. 즉, $I_{C1} \approx I_{C2}$입니다. 이 때 $I_{out} = I_{C2}$ 이며, $I_{out} \approx I_{in}$ 이므로, 입력 전류를 출력 전류로 미러링하는 기능을 수행합니다.

이러한 기본적인 전류 미러는 비교적 간단하지만, 몇 가지 단점이 있습니다. 예를 들어, 베이스 전류로 인한 오차가 발생할 수 있으며, 출력 임피던스가 낮아 부하 변동에 취약할 수 있습니다. 이러한 단점을 개선하기 위해 다양한 형태의 전류 미러가 개발되었습니다.

3. 전류 미러의 종류 및 특성

다양한 종류의 전류 미러가 존재하며, 각 유형은 특정 장점과 단점을 가지고 있습니다. 몇 가지 주요 유형과 그 특징을 살펴보겠습니다.

1) 기본 전류 미러 (Basic Current Mirror)

위에서 설명한 가장 기본적인 형태의 전류 미러입니다.

• 장점: 간단하고 구현하기 쉽습니다.
• 단점: 베이스 전류 오차, 낮은 출력 임피던스, 온도 변화에 대한 민감성.

2) 개선된 전류 미러 (Improved Current Mirror)

베이스 전류 오차를 줄이고 출력 임피던스를 향상시키기 위한 설계입니다. 대표적인 예는 다음과 같습니다.

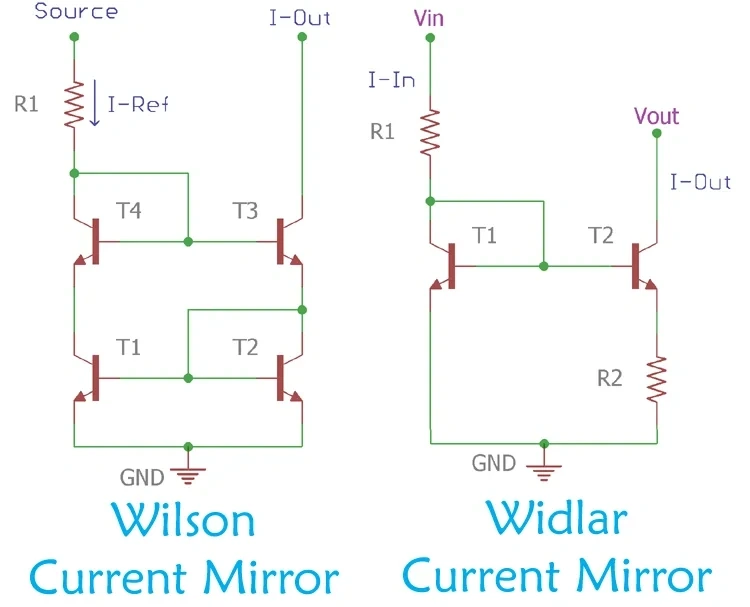

• 윌슨 전류 미러 (Wilson Current Mirror): 두 개의 트랜지스터를 사용하여 베이스 전류 오차를 줄이고 출력 임피던스를 높입니다.

Source: Circuit Digest

윌슨 전류 미러는 Q1, Q2, Q3 세 개의 트랜지스터로 구성됩니다. Q1은 입력 전류를 설정하고, Q2와 Q3는 전류 미러 역할을 수행합니다. Q2의 베이스는 Q1의 컬렉터에 연결되고, Q3의 베이스는 Q2의 컬렉터에 연결됩니다. 이렇게 연결하면 출력 임피던스가 크게 향상되고, 베이스 전류 오차가 줄어듭니다.

• 와이드 스윙 전류 미러 (Wide Swing Current Mirror): 전압 헤드룸을 개선하여 더 낮은 전압에서 동작할 수 있도록 설계되었습니다. 전압 헤드룸은 회로가 올바르게 동작하기 위해 필요한 최소 전압입니다.

3) cascode 전류 미러 (Cascode Current Mirror)

높은 출력 임피던스를 달성하기 위해 캐스코드 연결을 사용합니다.

Source: Electronics-Tutorial.net

캐스코드 전류 미러는 출력 임피던스를 극적으로 향상시켜 부하 변동에 강한 안정적인 전류 소스를 제공합니다. cascode 구조는 각 트랜지스터 위에 또 다른 트랜지스터를 쌓아 올리는 방식으로 구성됩니다. 이렇게 하면 밀러 효과를 줄이고, 드레인 전압의 변화에 따른 전류 변화를 최소화하여 출력 임피던스를 높일 수 있습니다.

각 전류 미러 유형은 설계 목표에 따라 장단점이 있으며, 회로 설계자는 요구 사항에 가장 적합한 유형을 선택해야 합니다. 예를 들어, 높은 출력 임피던스가 필요한 경우에는 윌슨 전류 미러 또는 캐스코드 전류 미러가 적합할 수 있으며, 낮은 전압에서 동작해야 하는 경우에는 와이드 스윙 전류 미러가 유용할 수 있습니다.

4. 전류 미러의 응용

전류 미러는 다양한 아날로그 회로에서 핵심적인 역할을 합니다. 몇 가지 주요 응용 분야를 살펴보겠습니다.

1) 능동 부하 (Active Load)

증폭기 회로에서 능동 부하는 트랜지스터 기반의 부하로, 수동 부하(저항)보다 더 높은 이득과 선형성을 제공할 수 있습니다. 전류 미러는 능동 부하를 구현하는 데 매우 효과적인 방법입니다.

공통 소스 증폭기에서 전류 미러를 능동 부하로 사용하면, 출력 저항을 증가시켜 증폭기 이득을 높일 수 있습니다. 전류 미러는 부하 트랜지스터에 일정한 DC 전류를 제공하여, 입력 신호에 따라 출력 전압이 변화하도록 합니다.

2) 바이어스 회로 (Biasing Circuit)

전류 미러는 집적 회로 내에서 트랜지스터의 바이어스 전류를 설정하는 데 사용됩니다. 정확한 바이어스 전류는 트랜지스터가 원하는 동작 영역에서 안정적으로 동작하도록 합니다.

예를 들어, 차동 증폭기(differential amplifier)에서 전류 미러는 차동 쌍(differential pair)에 일정한 바이어스 전류를 제공합니다. 이는 차동 증폭기의 공통 모드 제거비(CMRR)를 향상시키고, 증폭기의 성능을 개선하는 데 기여합니다.

3) 신호 처리 회로 (Signal Processing Circuit)

전류 미러는 신호 처리 회로에서 전류 제어와 신호 복제에 사용됩니다. 예를 들어, 전류 모드 연산 증폭기(current-mode operational amplifier)는 전류 미러를 사용하여 신호를 증폭하고 처리합니다. 이러한 응용 분야에서 전류 미러는 고속 동작과 높은 정확도를 제공합니다.

5. 주의사항 및 트러블슈팅

전류 미러를 설계하고 구현할 때 몇 가지 주의해야 할 사항이 있습니다.

• 트랜지스터 매칭: 전류 미러의 성능은 사용된 트랜지스터의 정확한 매칭에 크게 의존합니다. 트랜지스터의 특성이 일치하지 않으면 출력 전류의 정확도가 떨어집니다. 따라서, 동일한 공정으로 제조된 트랜지스터를 사용하고, 레이아웃을 신중하게 설계하여 매칭을 극대화해야 합니다.
• 온도 변화: 온도 변화는 트랜지스터의 특성을 변화시키고, 출력 전류의 정확도에 영향을 미칠 수 있습니다. 온도에 강건한 설계를 위해서는, 온도 보상 회로를 추가하거나, 온도 변화에 덜 민감한 트랜지스터를 사용해야 합니다.
• 전압 헤드룸: 전류 미러가 제대로 동작하려면, 특정 전압 헤드룸이 필요합니다. 전압 헤드룸은 회로가 올바르게 동작하기 위한 최소 전압입니다. 전압 헤드룸이 부족하면, 트랜지스터가 포화 영역에 들어가서 출력 전류가 정확하지 않게 됩니다.

트러블슈팅의 경우, 다음과 같은 문제 해결 단계를 따를 수 있습니다.

1. 전압 측정: 각 트랜지스터의 전압을 측정하여, 예상된 동작점(Q-point)과 일치하는지 확인합니다.
2. 전류 측정: 입력 및 출력 전류를 정확하게 측정하여, 전류 미러의 동작이 예상대로 수행되는지 확인합니다.
3. 시뮬레이션: 회로 시뮬레이션을 통해, 설계 오류나 부품의 특성 변화로 인한 문제를 파악합니다.
4. 레이아웃 검토: 레이아웃에서 매칭 오류나 기생 성분으로 인한 문제가 있는지 확인합니다.

6. 결론

전류 미러는 집적 회로 설계에서 핵심적인 역할을 하는 중요한 회로 블록입니다. 안정적인 바이어싱, 능동 부하 구현, 신호 처리 등 다양한 응용 분야에서 활용되며, 회로의 성능과 안정성을 향상시키는 데 기여합니다. 기본 원리를 이해하고, 다양한 유형의 전류 미러를 설계하고, 트러블슈팅 능력을 갖추는 것은 아날로그 회로 설계 엔지니어에게 필수적인 역량입니다. 본 포스트에서 설명한 내용을 바탕으로, 전류 미러의 깊이 있는 이해를 통해 더욱 발전된 회로 설계를 수행할 수 있기를 바랍니다.
