8-4. Op-Amp 기본 회로 설계 및 시뮬레이션 실습

1. Op-Amp 회로 설계 및 시뮬레이션의 중요성

Op-Amp(Operational Amplifier, 연산 증폭기)는 아날로그 회로 설계의 핵심 부품입니다. 이상적인 특성 (무한대 이득, 무한대 입력 임피던스, 0 출력 임피던스)을 가지는 Op-Amp는 다양한 회로를 구현하는 데 사용되며, 실제 회로 설계 시에도 기본 블록으로 활용됩니다. 본 실습에서는 Op-Amp를 이용한 기본적인 증폭 회로 및 응용 회로들을 설계하고, 시뮬레이션을 통해 동작을 검증하는 과정을 다룹니다. 이론적인 지식을 바탕으로 실제 회로를 구현하고, 시뮬레이션 툴을 사용하여 동작을 확인하는 경험은 회로 설계 능력을 향상시키는 데 매우 중요합니다.

2. 시뮬레이션 환경 소개

본 실습에서는 일반적으로 사용되는 SPICE(Simulation Program with Integrated Circuit Emphasis) 기반의 시뮬레이션 툴을 활용합니다. 다양한 SPICE 툴이 존재하지만, 여기서는 회로 설계 및 시뮬레이션에 널리 사용되는 LTspice를 예시로 사용합니다. LTspice는 아날로그 회로 시뮬레이션에 특화된 무료 툴로, 회로도 작성을 위한 그래픽 인터페이스를 제공하며, 시뮬레이션 결과를 그래프로 시각화하여 분석을 돕습니다.

시뮬레이션 툴은 실제 회로를 제작하기 전에 동작을 예측하고, 문제점을 미리 발견하는 데 도움을 줍니다. 또한, 다양한 파라미터 변화에 따른 회로의 성능 변화를 쉽게 파악할 수 있도록 합니다.

3. Op-Amp 기본 회로 설계

1) 반전 증폭기

반전 증폭기는 Op-Amp의 가장 기본적인 응용 회로 중 하나입니다. 입력 신호를 반전시키면서 증폭하며, 다음과 같은 회로 구성과 동작 원리를 가집니다.

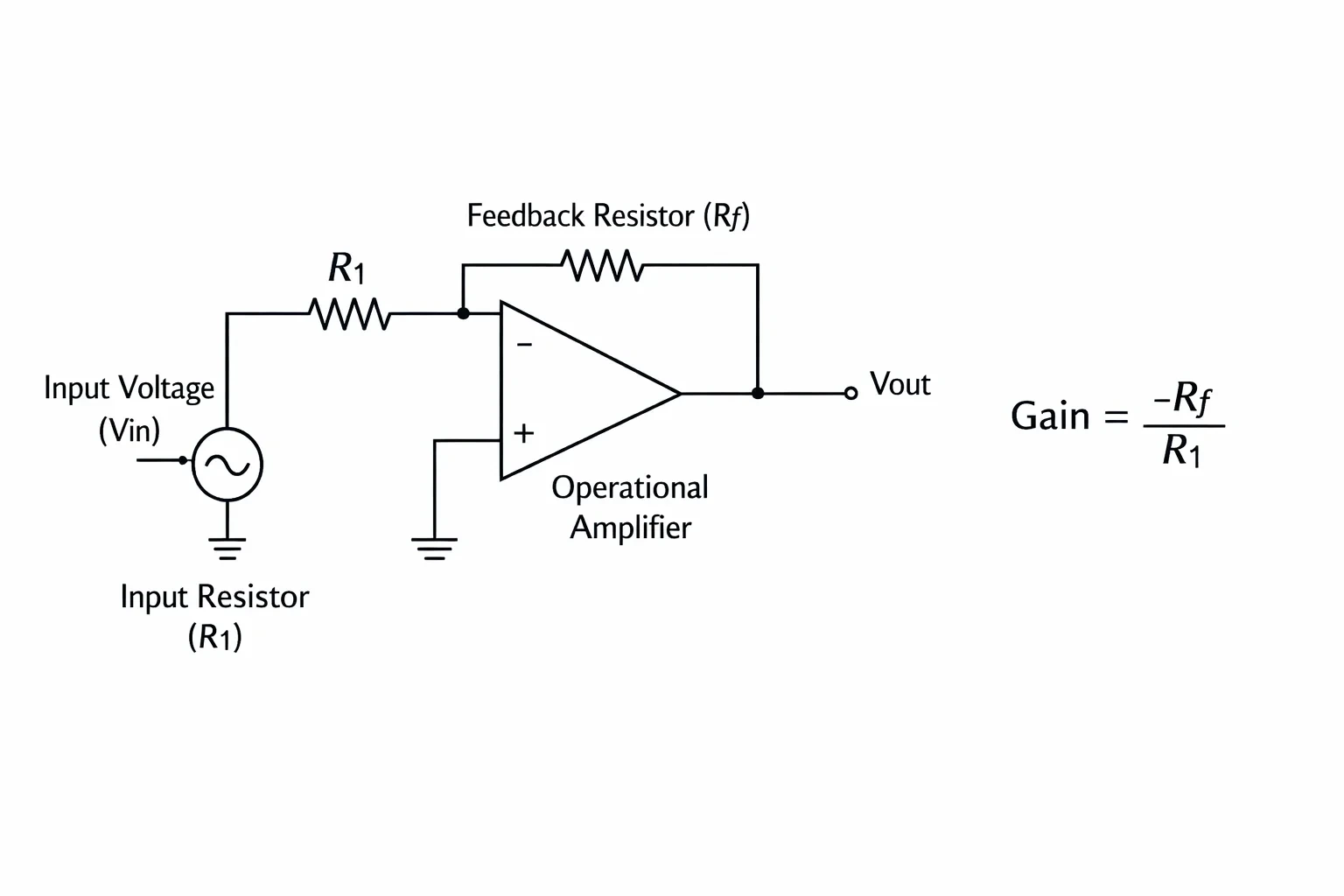

위 회로도에서, Vin은 입력 전압, R1은 입력 저항, Rf는 피드백 저항입니다. Op-Amp의 이상적인 특성인 "가상 단락"과 "가상 접지"를 이용하면, 반전 증폭기의 이득을 다음과 같이 계산할 수 있습니다.

$$ V_{out} = - \frac{R_f}{R_1} V_{in} $$

따라서, 반전 증폭기의 전압 이득은 -Rf/R1로 결정됩니다. 음수 부호는 입력 신호가 반전됨을 의미합니다.

2) 비반전 증폭기

비반전 증폭기는 입력 신호를 반전시키지 않고 증폭하는 회로입니다.

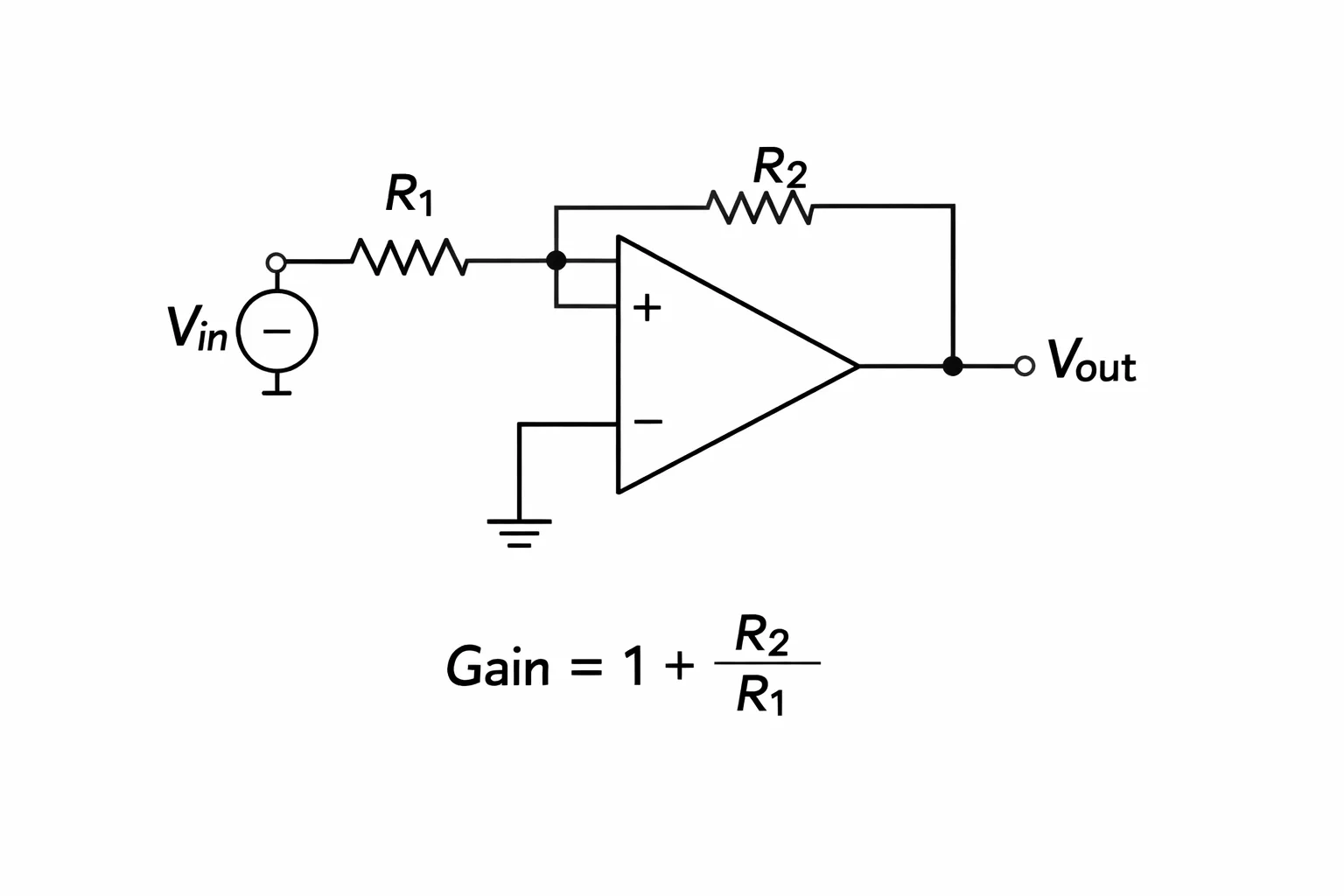

비반전 증폭기의 전압 이득은 다음과 같이 계산됩니다.

$$ V_{out} = \left(1 + \frac{R_2}{R_1}\right) V_{in} $$

비반전 증폭기는 입력 임피던스가 높고, 전압 이득은 1 + (R2/R1)로 결정됩니다.

3) 전압 팔로워

전압 팔로워는 입력 신호를 그대로 출력하는 회로입니다 (이득 = 1). 이는 매우 높은 입력 임피던스와 낮은 출력 임피던스를 제공하여 임피던스 매칭에 유용하게 사용됩니다.

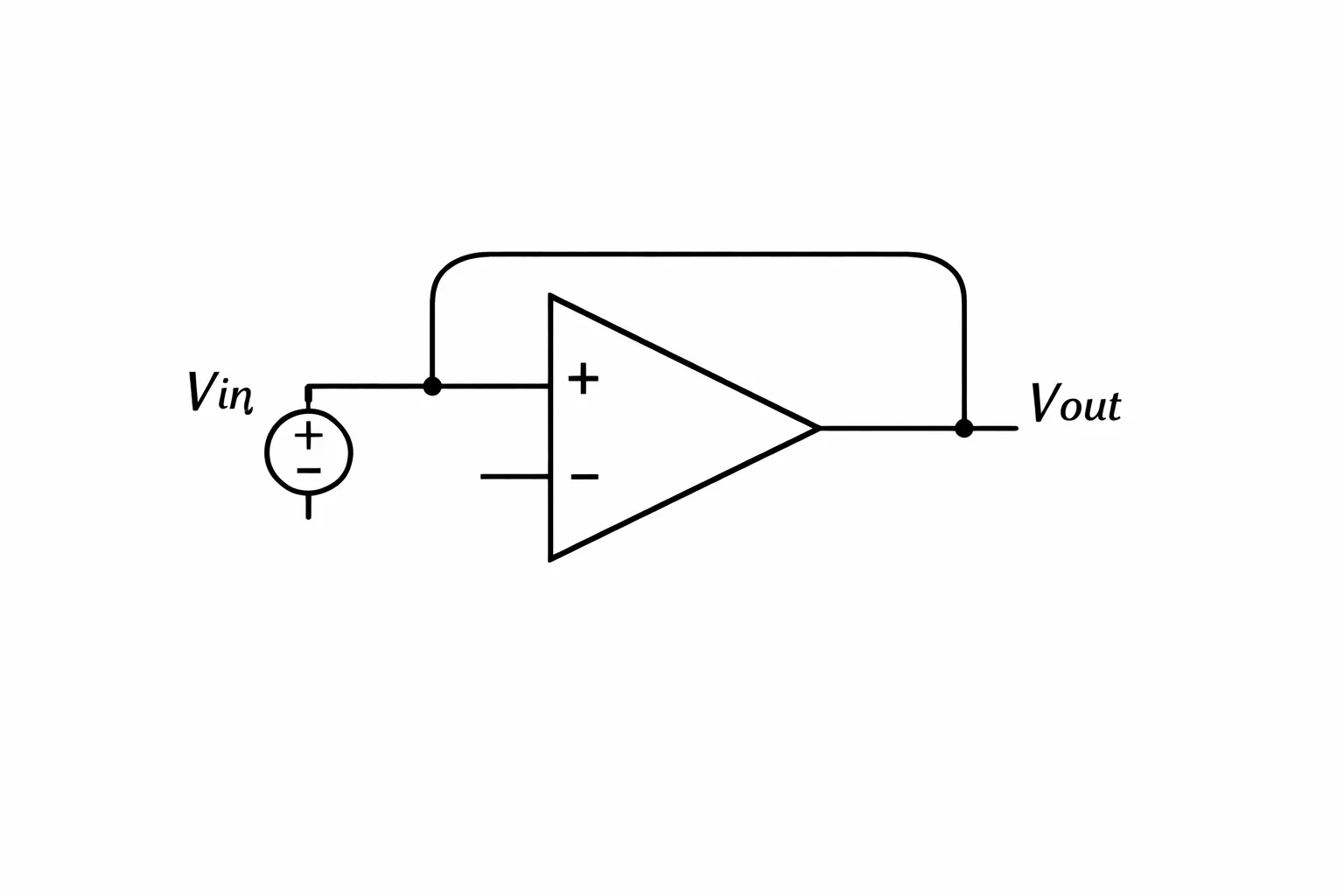

전압 팔로워의 회로는 매우 간단하며, 다음과 같습니다.

4) 가산 증폭기

가산 증폭기는 여러 개의 입력 신호를 더하여 출력하는 회로입니다.

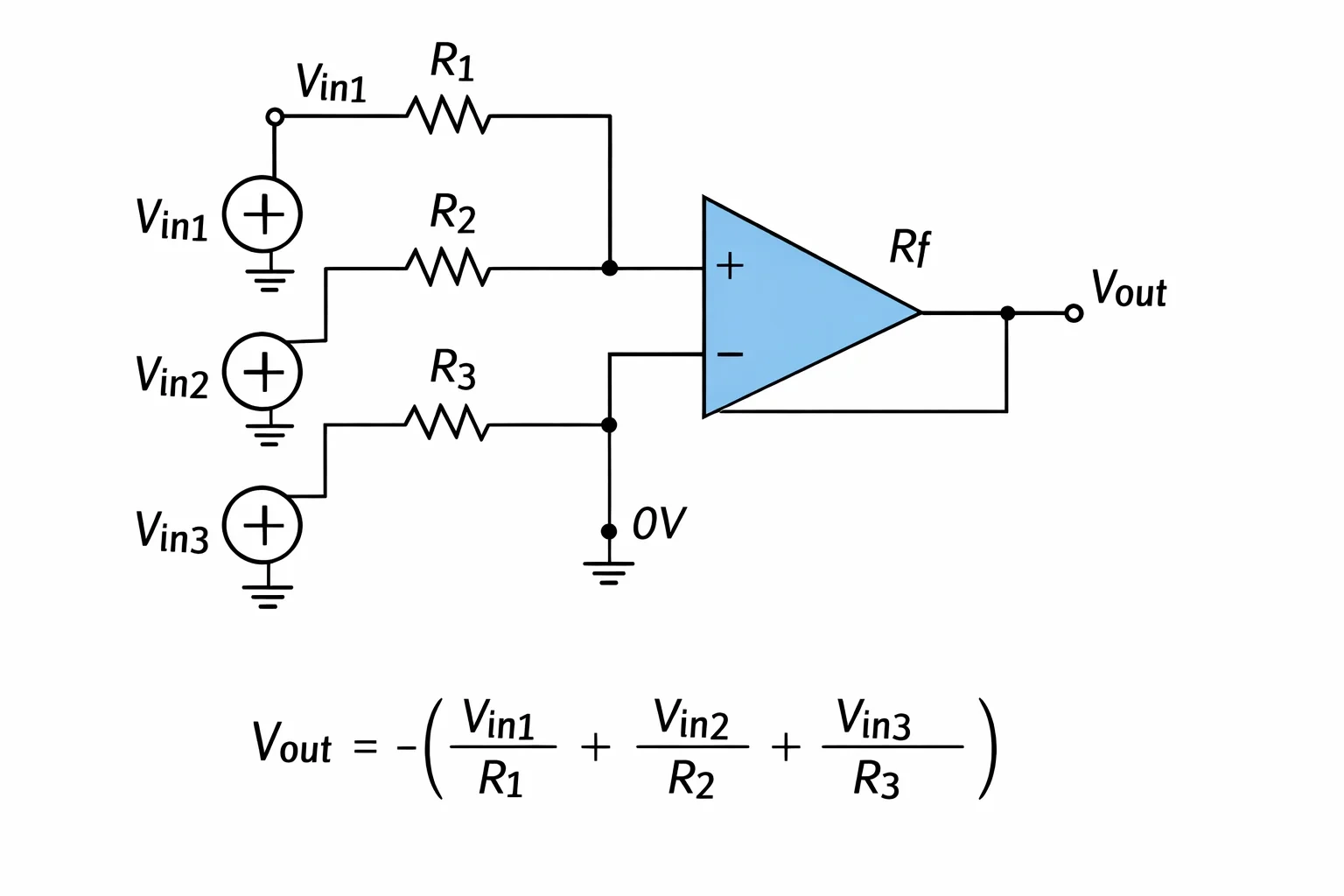

가산 증폭기의 출력 전압은 다음과 같이 계산됩니다.

$$ V_{out} = -R_f \left(\frac{V_1}{R_1} + \frac{V_2}{R_2} + \frac{V_3}{R_3} + \dots \right) $$

각 입력 전압은 해당 입력 저항과 피드백 저항의 비례 관계에 따라 가중되어 더해집니다.

5) 차동 증폭기

차동 증폭기는 두 입력 신호의 차이를 증폭하는 회로입니다.

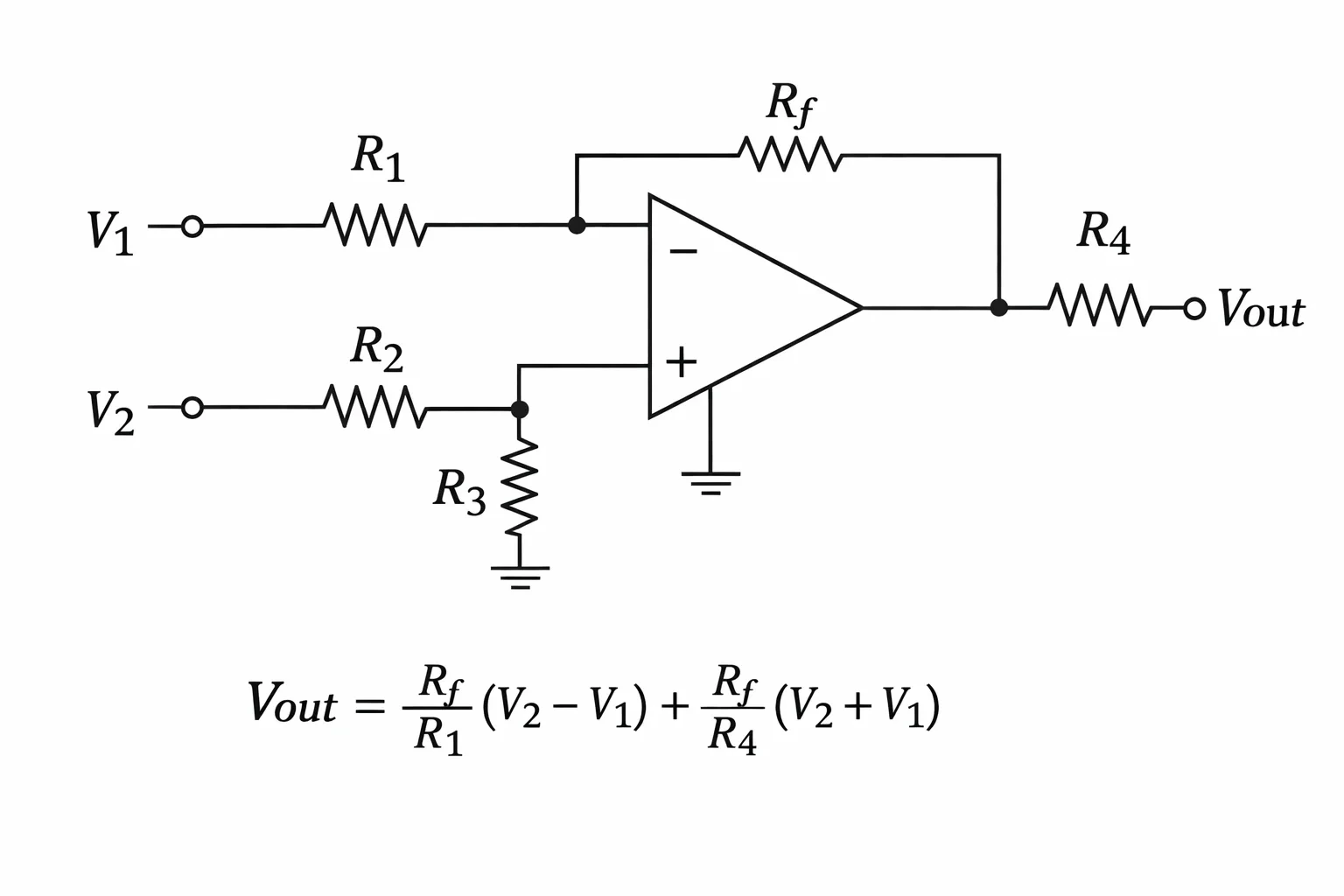

차동 증폭기의 출력 전압은 다음과 같이 계산됩니다.

$$ V_{out} = \frac{R_2}{R_1} (V_2 - V_1) $$

차동 증폭기는 잡음 제거에 유용하며, 다양한 계측 및 신호 처리 응용 분야에 사용됩니다.

4. 시뮬레이션 실습

1) LTspice를 이용한 회로 설계

LTspice를 실행하고, 위에서 설명한 회로들을 하나씩 설계해 봅니다. 각 회로의 구성 요소 (저항, Op-Amp 등)를 라이브러리에서 선택하고 배치하며, 배선을 연결합니다. Op-Amp는 일반적으로 LTspice의 기본 라이브러리에 포함되어 있으며, 원하는 Op-Amp 모델을 선택하여 사용할 수 있습니다.

2) 시뮬레이션 설정

회로 설계를 완료한 후, 시뮬레이션 설정을 해야 합니다. LTspice에서는 다양한 종류의 시뮬레이션을 지원합니다 (DC, AC, Transient 등). 각 회로의 특성에 맞는 시뮬레이션 유형을 선택하고, 입력 신호의 주파수, 진폭, 바이어스 전압 등을 설정합니다. 예를 들어, 반전 증폭기의 주파수 응답을 확인하려면 AC 분석을, 시간 변화에 따른 출력 신호를 확인하려면 Transient 분석을 사용합니다.

3) 시뮬레이션 결과 분석

시뮬레이션을 실행하면, LTspice는 회로의 각 노드에서의 전압, 전류 등을 계산하고, 이를 그래프로 표시합니다. 그래프를 통해 출력 신호의 진폭, 위상, 주파수 응답 등을 확인할 수 있습니다. 시뮬레이션 결과와 이론적인 계산값을 비교하여, 회로의 동작을 검증합니다.

4) 파라미터 변경 및 결과 확인

회로의 저항값을 변경하거나, 입력 신호의 주파수를 바꾸는 등 다양한 파라미터를 변경하여 시뮬레이션을 다시 실행합니다. 파라미터 변화에 따른 출력 신호의 변화를 관찰하고, 회로의 동작 특성을 이해합니다. 이를 통해, 회로 설계의 감을 익히고, 문제 해결 능력을 향상시킬 수 있습니다.

5. 주의사항 및 트러블슈팅

1) Op-Amp 모델 선택

LTspice에서 사용할 Op-Amp 모델을 선택할 때, 실제 사용하려는 Op-Amp의 데이터시트를 참고하여 적절한 모델을 선택하는 것이 중요합니다. 실제 Op-Amp는 유한 이득, 오프셋 전압, 입력 바이어스 전류, 슬루율 등과 같은 특성을 가지며, 이는 회로의 성능에 영향을 미칩니다.

2) 바이어스 설정

Op-Amp의 동작을 위해서는 적절한 바이어스 전압을 설정해야 합니다. 바이어스 전압은 Op-Amp의 입력 및 출력 전압 범위를 결정하며, 과도한 바이어스 전압은 Op-Amp를 포화 상태로 만들 수 있습니다.

3) 접지

회로 설계 시, 접지 설정을 올바르게 하는 것이 중요합니다. 모든 회로 구성 요소는 공통 접점을 공유해야 하며, 접지 연결이 잘못되면 회로가 제대로 동작하지 않거나, 오작동할 수 있습니다.

4) 시뮬레이션 결과의 해석

시뮬레이션 결과가 예상과 다른 경우, 회로 설계 오류, 모델 선택 오류, 시뮬레이션 설정 오류 등을 의심해 볼 수 있습니다. 회로도를 다시 확인하고, 시뮬레이션 설정을 검토하며, Op-Amp의 데이터시트를 참조하여 문제점을 파악해야 합니다.

6. 결론

본 실습을 통해 Op-Amp를 이용한 기본적인 회로 설계 및 시뮬레이션 실습을 진행했습니다. 이론적인 지식을 바탕으로 실제 회로를 설계하고, 시뮬레이션 툴을 사용하여 동작을 확인하는 경험은 회로 설계 능력을 향상시키는 데 매우 중요한 기반이 됩니다. 이 과정을 통해 습득한 지식과 경험은 더욱 복잡한 아날로그 회로 설계를 위한 초석이 될 것입니다. 끊임없이 시뮬레이션을 수행하고, 실제 회로를 제작하여 경험을 쌓는 것이 중요하며, 이를 통해 회로 설계 전문가로 발돋움할 수 있습니다.
