3-3. Verilog의 구문 (Statement) - for, while, repeat 구문

1. 반복 구문의 중요성

Verilog에서 반복 구문은 하드웨어 모델링의 효율성을 크게 향상시키는 핵심 요소입니다. 디지털 회로 설계는 단순한 작업을 여러 번 반복해야 하는 경우가 많습니다. 예를 들어, 여러 비트의 데이터를 처리하는 연산 회로, 메모리 뱅크를 초기화하는 과정, 혹은 특정 로직을 여러 번 복제하여 사용하는 경우 등이 있습니다. 이러한 상황에서 반복 구문을 사용하면 코드를 간결하게 유지하면서도 원하는 기능을 효과적으로 구현할 수 있습니다.

반복 구문을 사용하지 않고 일일이 코드를 작성하는 것은 매우 번거롭고 오류가 발생하기 쉽습니다. 또한, 코드의 가독성이 떨어져 유지 보수에도 어려움이 있습니다. 반복 구문을 통해 코드를 구조화하면 이러한 문제점들을 해결하고, 설계 시간을 단축하며, 오류 발생 가능성을 줄일 수 있습니다.

2. Verilog의 반복 구문 종류

Verilog는 세 가지 주요 반복 구문을 제공합니다. 각 구문은 특정 상황에 적합하며, 설계 요구 사항에 따라 적절한 구문을 선택하여 사용해야 합니다.

1) for 구문

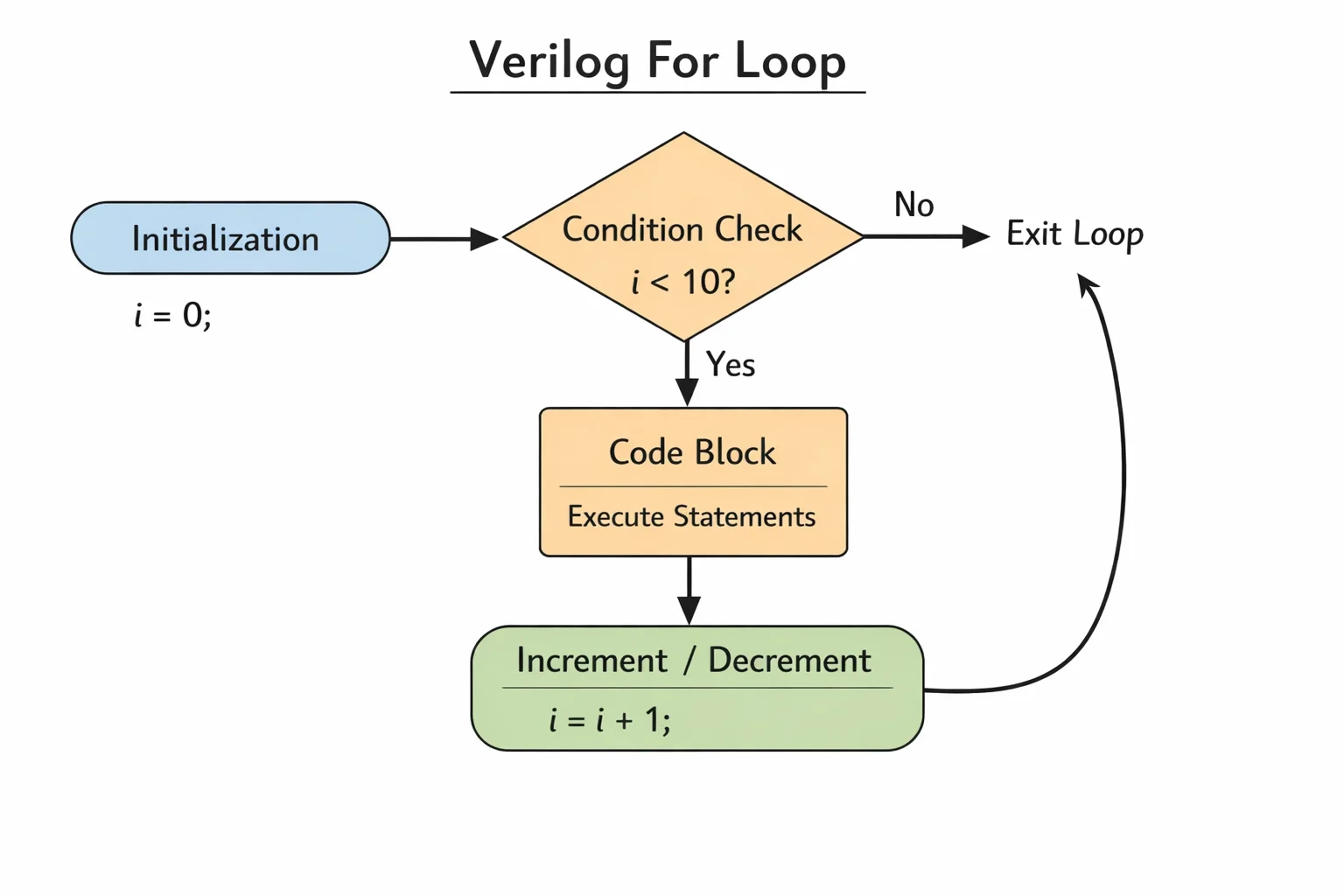

for 구문은 정해진 횟수만큼 코드를 반복 실행하는 데 사용됩니다. C 언어의 for 루프와 유사하며, 초기화, 조건 검사, 증감 연산으로 구성됩니다.

for (initialization; condition; increment/decrement) begin
  // 반복 실행할 코드
end

• initialization: 루프 변수를 초기화합니다. 루프가 시작되기 전에 한 번만 실행됩니다.
• condition: 루프를 계속 실행할 조건을 정의합니다. 조건이 참(true)인 동안 루프가 반복됩니다.
• increment/decrement: 루프 변수를 증가시키거나 감소시키는 연산입니다. 루프의 각 반복이 끝난 후 실행됩니다.

예시:

module memory_init;
  reg [7:0] memory [0:15]; // 16개의 8비트 메모리
  integer i;

  initial begin
    for (i = 0; i < 16; i = i + 1) begin
      memory[i] = i; // 각 메모리 위치에 인덱스 값 저장
    end
  end
endmodule

위 예제는 for 구문을 사용하여 memory 배열의 각 요소에 인덱스 값을 할당합니다. i가 0부터 15까지 증가하면서, 각 memory[i]에 해당하는 위치에 i의 값을 저장합니다.

2) while 구문

while 구문은 조건이 참(true)인 동안 코드를 반복 실행합니다. for 구문과 달리, 반복 횟수가 명확하게 정해져 있지 않고, 조건에 따라 반복 여부가 결정됩니다.

while (condition) begin
  // 반복 실행할 코드
end

• condition: 루프를 계속 실행할 조건을 정의합니다. 조건이 참인 동안 루프가 반복됩니다.

예시:

module counter_example;
  reg [3:0] count;

  initial begin
    count = 0;
    while (count < 10) begin
      $display("Count: %d", count);
      count = count + 1;
    end
  end
endmodule

위 예제는 while 구문을 사용하여 count 값을 0부터 9까지 증가시키며, 각 값을 화면에 출력합니다. count가 10 미만인 동안 루프가 실행됩니다.

3) repeat 구문

repeat 구문은 정해진 횟수만큼 코드를 반복 실행합니다. for 구문과 유사하지만, 루프 변수와 증감 연산이 필요하지 않고, 반복 횟수를 직접 지정합니다.

repeat (number_of_times) begin
  // 반복 실행할 코드
end

• number_of_times: 반복 횟수를 나타내는 정수 표현식입니다.

예시:

module delay_example;
  initial begin
    repeat (5) begin
      #10; // 10 시간 단위 딜레이
      $display("Delaying...");
    end
  end
endmodule

위 예제는 repeat 구문을 사용하여 5번 $display` 문을 실행합니다. 각 반복마다 10 시간 단위의 딜레이가 발생합니다. 이 구문은 특정 횟수만큼 딜레이를 주는 경우에 유용합니다.

3. 반복 구문 사용 시 주의 사항

반복 구문을 사용할 때는 다음과 같은 사항에 주의해야 합니다.

1) 무한 루프 방지

while 구문 사용 시 조건이 항상 참이 되는 경우 무한 루프에 빠질 수 있습니다. 이는 시뮬레이션의 종료를 막거나, 하드웨어에서 원치 않는 동작을 유발할 수 있습니다. for 구문에서도 조건식이 잘못 설정되면 무한 루프가 발생할 수 있습니다.

// 잘못된 예시: 무한 루프
initial begin
  integer i = 0;
  while (i >= 0) begin // i는 결코 음수가 될 수 없으므로 무한 루프
    $display("Infinite loop!");
    i = i + 1;
  end
end

무한 루프를 방지하기 위해, condition이 항상 거짓이 될 수 있도록 루프 조건을 신중하게 설정하고, 루프 변수의 증감 연산이 제대로 이루어지는지 확인해야 합니다.

2) 합성 가능성 (Synthesizability)

Verilog 코드는 시뮬레이션뿐만 아니라 실제 하드웨어로 합성될 수 있습니다. 그러나 모든 Verilog 구문이 합성 가능한 것은 아닙니다. for, while, repeat 구문은 조건에 따라 합성 가능 여부가 달라질 수 있습니다.

• for 구문은 일반적으로 합성 가능하지만, 루프 변수의 범위가 정해져 있고, 루프 횟수가 컴파일 시간에 결정될 수 있어야 합니다.
• while 구문은 하드웨어로 합성하기 어려울 수 있으며, 시뮬레이션 전용으로 사용되는 경우가 많습니다.
• repeat 구문은 반복 횟수가 상수 값으로 지정되면 합성 가능합니다.

합성 가능한 코드를 작성하기 위해서는 합성 도구의 가이드라인을 따르고, 하드웨어 구현에 적합한 구문을 선택해야 합니다.

3) 시간 제어 (# 딜레이)

repeat 구문과 함께 # 딜레이를 사용하는 경우, 딜레이가 정확하게 모델링되지 않을 수 있습니다. 특히 합성 과정에서 딜레이가 제거되거나 최적화될 수 있습니다. 시뮬레이션 목적으로는 유용하지만, 하드웨어 동작을 정확하게 반영하기 위해서는 다른 방법을 고려해야 합니다.

4. 실용적인 활용 사례

1) 메모리 초기화

for 구문을 사용하여 메모리 배열을 초기화하는 것은 매우 일반적인 사례입니다.

module memory_initialization (
  input clk,
  input rst,
  output reg [7:0] memory [0:63]
);

  integer i;

  always @(posedge clk) begin
    if (rst) begin
      for (i = 0; i < 64; i = i + 1) begin
        memory[i] <= 0; // 메모리 초기화
      end
    end else begin
      // 나머지 로직
    end
  end
endmodule

위 예제는 rst 신호가 활성화되면 for 구문을 사용하여 메모리의 모든 위치를 0으로 초기화합니다.

2) 데이터 처리

for 구문을 사용하여 데이터 배열을 처리하는 예시입니다.

module data_processing (
  input clk,
  input [7:0] data_in [0:3],
  output reg [7:0] data_out
);

  integer i;
  reg [7:0] sum;

  always @(posedge clk) begin
    sum = 0;
    for (i = 0; i < 4; i = i + 1) begin
      sum = sum + data_in[i]; // 입력 데이터의 합 계산
    end
    data_out <= sum;
  end
endmodule

위 예제는 for 구문을 사용하여 입력 데이터 배열의 합을 계산하여 data_out에 저장합니다.

3) 유한 상태 머신 (FSM)의 상태 천이

case 문과 for 구문을 함께 사용하여 FSM의 상태 천이를 모델링할 수 있습니다.

module fsm_example (
  input clk,
  input rst,
  input [1:0] state_in,
  output reg [1:0] state_out
);

  parameter S0 = 2'b00;
  parameter S1 = 2'b01;
  parameter S2 = 2'b10;
  parameter S3 = 2'b11;

  always @(posedge clk) begin
    if (rst) begin
      state_out <= S0;
    end else begin
      case (state_in)
        S0: state_out <= S1;
        S1: state_out <= S2;
        S2: state_out <= S3;
        S3: state_out <= S0;
      endcase
    end
  end
endmodule

위 코드는 case 문을 사용하여 FSM의 상태 천이를 정의합니다.

5. 결론

Verilog의 반복 구문 (for, while, repeat)은 하드웨어 모델링에서 매우 유용한 도구입니다. 코드를 간결하게 유지하고, 반복적인 작업을 효율적으로 처리하며, 설계 시간을 단축하는 데 기여합니다. 각 구문의 특징을 이해하고, 상황에 맞는 구문을 선택하여 사용하면 더욱 효율적인 하드웨어 설계를 할 수 있습니다. 하지만, 무한 루프, 합성 가능성, 시간 제어 문제 등 주의해야 할 사항들을 고려하여 코드를 작성해야 합니다. 반복 구문을 능숙하게 활용하면, 더욱 복잡하고 정교한 디지털 회로를 설계할 수 있습니다.
