7-5. FSM 설계 고급: 상태 코딩 기법

1. FSM 상태 코딩의 중요성: 왜 상태 표현 방식이 중요할까?

유한 상태 기계(FSM)는 디지털 시스템 설계의 핵심적인 요소입니다. FSM은 현재 상태와 입력에 따라 다음 상태로 전이하며, 출력을 생성합니다. FSM의 효율성과 성능은 상태의 표현 방식, 즉 상태 코딩(State Encoding) 방식에 따라 크게 달라질 수 있습니다. 마치 프로그래밍 언어에서 변수를 어떻게 선언하고 관리하느냐에 따라 프로그램의 성능과 유지보수성이 달라지는 것과 같습니다. FSM 설계에서 상태 코딩은 FSM의 복잡성, 속도, 전력 소비에 직접적인 영향을 미칩니다.

FSM은 하드웨어로 구현되므로, 각 상태는 비트(bit)로 표현됩니다. 상태 코딩은 이러한 비트 조합을 각 상태에 할당하는 방식을 의미합니다. 예를 들어, 3개의 상태를 가진 FSM의 경우, 최소 2개의 비트가 필요합니다 (2^2 = 4 > 3). 상태 코딩 방식에 따라 필요한 플립플롭(Flip-flop)의 개수, 게이트의 복잡성, 그리고 회로의 속도가 결정됩니다.

2. 다양한 상태 코딩 기법: 종류와 특징

상태 코딩에는 여러 가지 기법이 있으며, 각 기법은 서로 다른 장단점을 가지고 있습니다.

1) 이진 코딩 (Binary Encoding)

이진 코딩은 가장 기본적인 상태 코딩 방식입니다. 상태의 개수에 필요한 최소 비트 수를 사용하여 각 상태를 표현합니다.

예시: 3개의 상태 (S0, S1, S2)를 가진 FSM

상태	이진 코드
S0	00
S1	01
S2	10

장점:

메모리 사용량 (플립플롭 개수)이 최소화됩니다.

단점:

복잡한 조합 논리 회로가 필요할 수 있어, 게이트 지연(gate delay)이 증가하고 속도가 느려질 수 있습니다.
디코딩 과정에서 글리치(glitch)가 발생할 가능성이 있습니다.

2) 그레이 코드 (Gray Code)

그레이 코드는 인접한 상태 간에 단 하나의 비트만 변하도록 상태를 할당하는 방식입니다.

예시: 3개의 상태 (S0, S1, S2)를 가진 FSM

상태	그레이 코드
S0	00
S1	01
S2	11

장점:

상태 전이 시 단일 비트만 변경되므로, 글리치 발생 가능성을 줄여줍니다.
디코딩 회로가 간단해져, 전력 소비를 줄일 수 있습니다.

단점:

이진 코딩보다 더 많은 게이트가 필요할 수 있으며, 복잡한 로직 구현 시 메모리 사용량이 증가할 수 있습니다.

3) 원-핫 코딩 (One-Hot Encoding)

원-핫 코딩은 각 상태를 표현하기 위해 하나의 비트만 "1"로 설정하고, 나머지 비트는 "0"으로 설정하는 방식입니다. 상태의 개수만큼 비트가 필요합니다.

예시: 3개의 상태 (S0, S1, S2)를 가진 FSM

상태	원-핫 코드
S0	001
S1	010
S2	100

장점:

상태 전이 시 단순한 조합 논리 회로(예: AND 게이트)만 필요하므로, 속도가 빠릅니다.
디코딩 과정이 간단하여, 글리치 발생 가능성이 낮습니다.
디버깅이 용이합니다. 각 상태의 비트가 독립적으로 작동하므로, 상태 확인이 직관적입니다.

단점:

상태의 개수가 많아질수록 메모리 사용량이 증가합니다 (플립플롭 개수 증가).
이진 코딩이나 그레이 코드에 비해 회로 크기가 커집니다.

4) 원-콜드 코딩 (One-Cold Encoding)

원-콜드 코딩은 원-핫 코딩과 유사하지만, 하나의 비트만 "0"이고 나머지는 "1"로 설정합니다.

예시: 3개의 상태 (S0, S1, S2)를 가진 FSM

상태	원-콜드 코드
S0	110
S1	101
S2	011

장점:

원-핫 코딩과 유사하게 빠르고 간단한 조합 논리 회로를 가집니다.

단점:

원-핫 코딩과 유사하게 메모리 사용량이 많습니다.
구현에 따라서는 원-핫 코딩보다 더 복잡한 로직이 필요할 수 있습니다.

5) 사용자 정의 코딩 (User-Defined Encoding)

사용자 정의 코딩은 설계자가 특정 요구 사항에 맞춰 상태 코드를 직접 정의하는 방식입니다.

장점:

특정 상황에 맞게 최적화된 성능을 얻을 수 있습니다. 예를 들어, 특정 상태 전이 빈도가 높은 경우, 해당 전이에 필요한 게이트 수를 줄이도록 코딩할 수 있습니다.
회로의 전력 소비를 줄이거나, 특정 타이밍 제약 조건을 만족시키는 데 유리할 수 있습니다.

단점:

설계 및 검증 과정이 복잡해질 수 있습니다.
다른 코딩 방식에 비해 설계자의 전문성을 요구합니다.

3. 상태 코딩 기법 비교: 장단점 분석

각 상태 코딩 기법은 서로 다른 장단점을 가지며, 설계 목표에 따라 적절한 기법을 선택해야 합니다.

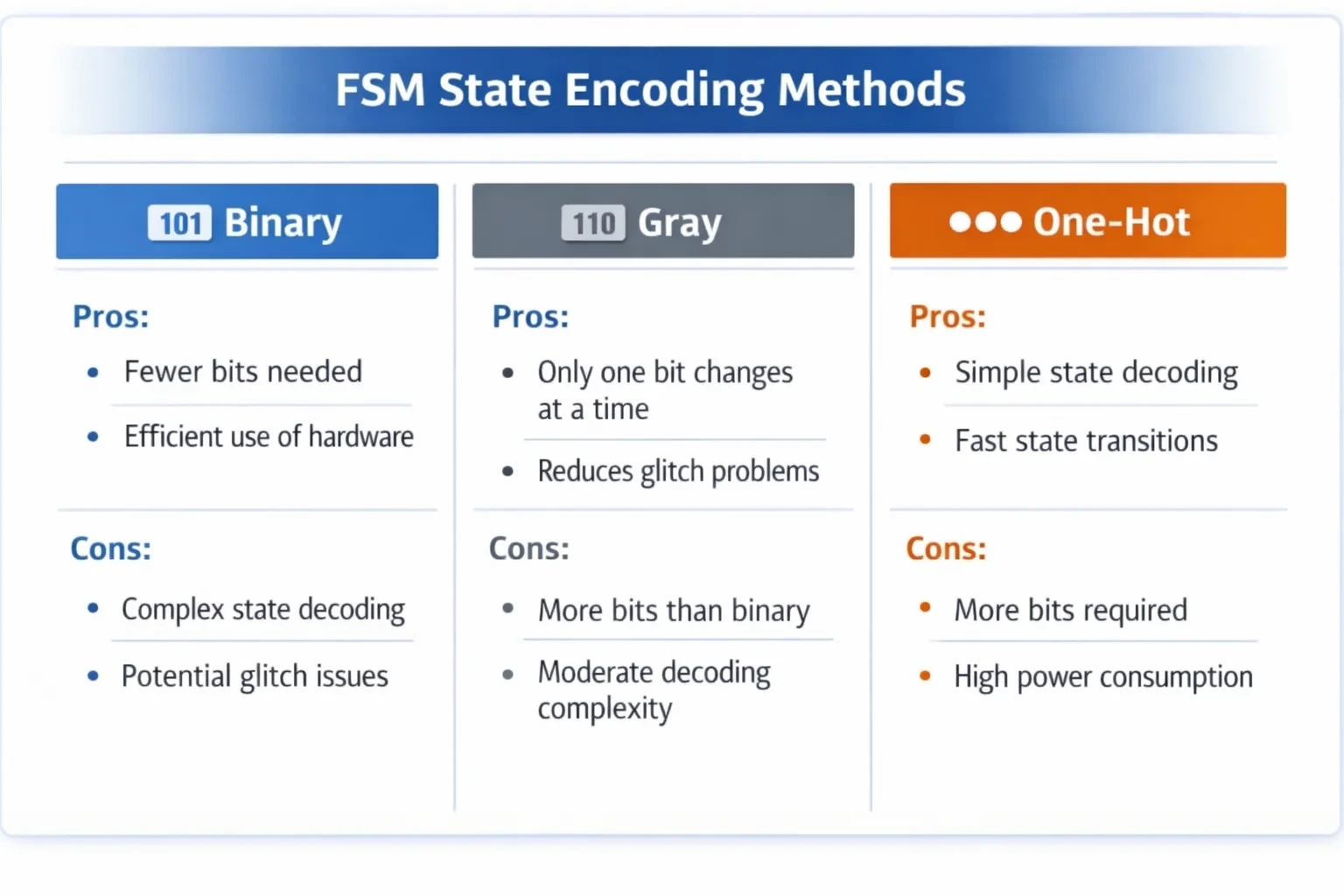

상태 코딩 기법 비교표 위치 | 특징 | 이진 코딩 | 그레이 코드 | 원-핫 코딩 | |---|---|---|---| | 플립플롭 사용량 | 최소 | 중간 | 최대 | | 조합 논리 회로 복잡도 | 복잡 | 중간 | 단순 | | 속도 | 느림 | 중간 | 빠름 | | 글리치 발생 가능성 | 높음 | 낮음 | 낮음 | | 디버깅 용이성 | 어려움 | 중간 | 쉬움 | | 설계 복잡도 | 중간 | 중간 | 쉬움 | | 메모리 효율 | 우수 | 중간 | 낮음 | | 전력 소비 | 낮음 | 중간 | 높음 |

4. 실전에서의 상태 코딩: 설계 고려 사항

실제 FSM 설계를 할 때는 다음과 같은 사항들을 고려해야 합니다.

1) 속도 요구 사항

FSM의 속도가 중요한 경우, 원-핫 코딩을 고려해 볼 수 있습니다. 원-핫 코딩은 간단한 조합 논리 회로를 사용하므로, 빠른 속도를 낼 수 있습니다.

2) 메모리 제약

메모리가 제한적인 경우, 이진 코딩을 사용해야 합니다. 이진 코딩은 필요한 플립플롭의 개수를 최소화합니다.

3) 글리치 문제

글리치가 중요한 문제인 경우, 그레이 코드를 사용하거나, 원-핫 코딩을 사용합니다. 그레이 코드는 인접 상태 간의 단일 비트 변경으로 글리치 발생 가능성을 줄여줍니다. 원-핫 코딩은 디코딩 과정이 간단하여 글리치 발생 가능성을 낮춥니다.

4) 전력 소비

저전력 설계를 해야 하는 경우, 그레이 코드를 사용하거나, 전력 소비에 최적화된 사용자 정의 코딩을 고려해야 합니다.

5) 디버깅 용이성

디버깅이 중요한 경우, 원-핫 코딩이 유용합니다. 각 상태가 하나의 비트로 표현되므로, 상태를 쉽게 추적할 수 있습니다.

6) 설계 복잡도

설계 시간을 단축해야 하는 경우, 원-핫 코딩을 사용하면 간단하게 FSM을 구현할 수 있습니다.

5. Verilog를 이용한 상태 코딩 구현 예시

Verilog 코드를 사용하여 각 상태 코딩 기법을 구현하는 예시를 살펴보겠습니다. 여기서는 3개의 상태를 가진 간단한 FSM (S0, S1, S2)을 예시로 사용합니다.

1) 이진 코딩

module fsm_binary (
  input clk,
  input rst,
  input enable,
  output reg [1:0] state,
  output reg output_signal
);

  parameter S0 = 2'b00;
  parameter S1 = 2'b01;
  parameter S2 = 2'b10;

  always @(posedge clk or posedge rst) begin
    if (rst) begin
      state <= S0;
      output_signal <= 0;
    end else begin
      case (state)
        S0: begin
          if (enable) state <= S1; else state <= S0;
          output_signal <= 0;
        end
        S1: begin
          if (enable) state <= S2; else state <= S0;
          output_signal <= 0;
        end
        S2: begin
          if (enable) state <= S0; else state <= S2;
          output_signal <= 1;
        end
        default: begin
          state <= S0;
          output_signal <= 0;
        end
      endcase
    end
  end
endmodule

2) 원-핫 코딩

module fsm_one_hot (
  input clk,
  input rst,
  input enable,
  output reg [2:0] state,
  output reg output_signal
);

  parameter S0 = 3'b001;
  parameter S1 = 3'b010;
  parameter S2 = 3'b100;

  always @(posedge clk or posedge rst) begin
    if (rst) begin
      state <= S0;
      output_signal <= 0;
    end else begin
      case (state)
        S0: begin
          if (enable) state <= S1; else state <= S0;
          output_signal <= 0;
        end
        S1: begin
          if (enable) state <= S2; else state <= S0;
          output_signal <= 0;
        end
        S2: begin
          if (enable) state <= S0; else state <= S2;
          output_signal <= 1;
        end
        default: begin
          state <= S0;
          output_signal <= 0;
        end
      endcase
    end
  end
endmodule

위의 예시 코드에서 parameter를 사용하여 각 상태에 대한 값을 정의하고, case 문을 사용하여 상태 전이 로직을 구현했습니다. 원-핫 코딩의 경우, state 신호의 비트 수가 증가했음을 확인할 수 있습니다.

6. 결론: 적절한 상태 코딩 선택하기

FSM 상태 코딩은 FSM 설계의 중요한 측면이며, 회로의 성능, 복잡성 및 전력 소비에 큰 영향을 미칩니다. 이진 코딩, 그레이 코드, 원-핫 코딩 등 다양한 상태 코딩 기법을 이해하고, 설계 요구 사항에 맞는 적절한 기법을 선택하는 것이 중요합니다. 설계 목표를 명확히 정의하고, 각 기법의 장단점을 고려하여 최적의 선택을 하는 것이 성공적인 FSM 설계를 위한 핵심입니다. 상황에 따라 사용자 정의 코딩을 활용하여 성능을 더욱 최적화할 수도 있습니다.
