1-3. 증폭기의 역할과 이상적인 특성: 이득, 입출력 임피던스, 선형성

증폭기의 역할: 신호의 능동적인 변환

증폭기는 우리 주변의 모든 전자 시스템에서 핵심적인 역할을 수행하는 기본적인 전자 부품입니다. 간단히 말해, 증폭기는 입력 신호의 크기를 키워 출력하는 장치입니다. 마치 작은 소리를 더 크게 증폭하여 들을 수 있게 해주는 마이크나, 약한 라디오 신호를 증폭하여 더 선명하게 들을 수 있게 해주는 튜너와 같습니다. 증폭기는 이러한 신호 증폭을 통해 작은 신호를 감지하고 처리하며, 원하는 형태로 변환하는 데 필수적인 역할을 합니다.

증폭기의 기본적인 역할은 매우 단순하지만, 그 기능은 매우 광범위합니다. 오디오 신호를 증폭하여 스피커에서 더 큰 소리를 내도록 하거나, 무선 통신에서 전송 거리를 늘리기 위해 신호를 증폭할 수도 있습니다. 의료 기기에서는 생체 신호를 증폭하여 정밀한 측정을 가능하게 하며, 과학 연구에서는 미세한 신호를 증폭하여 실험 결과를 분석하는 데 활용됩니다.

증폭기는 수동 소자(저항, 커패시터, 인덕터)만으로는 구현할 수 없습니다. 증폭을 위해서는 전력을 공급받아 입력 신호에 따라 이 전력을 제어해야 합니다. 이러한 기능을 수행하는 것이 바로 능동 소자(트랜지스터, 연산 증폭기 등)입니다. 능동 소자는 외부 전원을 사용하여 입력 신호의 정보를 기반으로 출력 신호를 제어함으로써 신호 증폭을 가능하게 합니다.

이상적인 증폭기의 특성

이상적인 증폭기는 실제 구현하기는 어렵지만, 설계 목표를 설정하고 성능을 평가하는 데 중요한 기준이 됩니다. 이상적인 증폭기는 다음과 같은 특성을 갖춰야 합니다.

1) 이득 (Gain)

이득은 증폭기의 가장 기본적인 특성으로, 입력 신호 대비 출력 신호의 크기 비율을 나타냅니다. 이득은 전압 이득, 전류 이득, 전력 이득 등으로 표현될 수 있으며, 일반적으로 데시벨(dB) 단위를 사용하여 나타냅니다.

• 전압 이득 (Av): 출력 전압(Vout)을 입력 전압(Vin)으로 나눈 값. $A_v = \frac{V_{out}}{V_{in}}$
• 전류 이득 (Ai): 출력 전류(Iout)를 입력 전류(Iin)로 나눈 값. $A_i = \frac{I_{out}}{I_{in}}$
• 전력 이득 (Ap): 출력 전력(Pout)을 입력 전력(Pin)으로 나눈 값. $A_p = \frac{P_{out}}{P_{in}}$

데시벨(dB)을 사용한 이득 표현은 다음과 같습니다.

• 전압 이득 (dB): $A_{v(dB)} = 20 \log_{10} |A_v|$
• 전류 이득 (dB): $A_{i(dB)} = 20 \log_{10} |A_i|$
• 전력 이득 (dB): $A_{p(dB)} = 10 \log_{10} |A_p|$

이상적인 증폭기는 매우 높은 이득을 가져야 합니다. 이는 입력 신호의 작은 변화에도 큰 폭의 출력 변화를 만들어내어, 원하는 신호를 정확하게 증폭할 수 있음을 의미합니다.

2) 입력 임피던스 (Input Impedance)

입력 임피던스는 증폭기의 입력 단에서 바라본 '저항'과 같은 특성입니다. 입력 임피던스는 증폭기가 입력 신호 소스에 미치는 영향을 나타냅니다.

• 이상적인 증폭기는 무한대(∞)의 입력 임피던스를 가져야 합니다. 이는 증폭기가 입력 신호 소스로부터 전류를 거의 끌어오지 않음을 의미하며, 신호 소스의 전압이 거의 손실되지 않고 증폭기로 전달될 수 있도록 합니다. 높은 입력 임피던스는 신호 소스에 부하를 적게 걸어 신호의 왜곡을 최소화합니다.

3) 출력 임피던스 (Output Impedance)

출력 임피던스는 증폭기의 출력 단에서 바라본 '저항'과 같은 특성입니다. 출력 임피던스는 증폭기가 부하에 신호를 전달할 때 미치는 영향을 나타냅니다.

• 이상적인 증폭기는 0(zero)의 출력 임피던스를 가져야 합니다. 이는 증폭기가 부하에 전압을 효과적으로 전달할 수 있음을 의미합니다. 출력 임피던스가 낮을수록 부하의 변화에 따른 출력 전압의 변동이 적어져, 증폭된 신호가 안정적으로 전달됩니다.

4) 선형성 (Linearity)

선형성은 증폭기가 입력 신호의 크기에 따라 출력 신호의 크기가 일정하게 비례하는 정도를 나타냅니다. 즉, 입력 신호의 변화에 따라 출력 신호가 왜곡 없이 정확하게 증폭되어야 합니다.

• 이상적인 증폭기는 완벽한 선형성을 가져야 합니다. 즉, 입력 신호의 모든 주파수 성분이 동일한 이득으로 증폭되어야 하며, 새로운 주파수 성분이 생성되거나 사라지지 않아야 합니다. 선형성이 좋지 않으면 신호 왜곡이 발생하여, 증폭된 신호가 원본 신호와 달라질 수 있습니다.

5) 대역폭 (Bandwidth)

대역폭은 증폭기가 신호를 증폭할 수 있는 주파수 범위를 나타냅니다.

• 이상적인 증폭기는 무한대의 대역폭을 가져야 합니다. 이는 모든 주파수의 신호를 동일한 이득으로 증폭할 수 있음을 의미합니다. 그러나 실제 증폭기는 제한된 대역폭을 가지며, 주파수가 높아질수록 이득이 감소하는 경향을 보입니다.

6) 잡음 (Noise)

잡음은 증폭기 내부에서 발생하는 원치 않는 신호를 의미합니다. 잡음은 증폭된 신호에 원치 않는 간섭을 발생시켜 신호 대 잡음비(Signal-to-Noise Ratio, SNR)를 감소시킵니다.

• 이상적인 증폭기는 잡음이 없어야 합니다. 실제 증폭기는 열 잡음, 샷 잡음 등 다양한 잡음을 발생시키며, 잡음이 적을수록 더 깨끗한 신호를 얻을 수 있습니다.

실제 증폭기의 한계와 고려 사항

물론, 위에서 설명한 이상적인 특성을 모두 갖춘 증폭기는 현실적으로 존재하지 않습니다. 실제 증폭기는 다양한 요소에 의해 성능이 제한되며, 설계 시 이러한 한계들을 고려해야 합니다.

• 이득-대역폭 곱 (Gain-Bandwidth Product, GBP): 증폭기의 이득과 대역폭은 서로 Trade-off 관계를 가집니다. 일반적으로 이득이 증가하면 대역폭이 감소하고, 대역폭을 늘리면 이득이 감소합니다. GBP는 증폭기의 성능을 평가하는 중요한 지표 중 하나입니다.
• 전력 소모: 증폭기는 신호를 증폭하기 위해 전력을 소모합니다. 전력 소모는 증폭기의 효율성과 발열에 영향을 미치므로, 설계 시 전력 소모를 최소화하는 것이 중요합니다.
• 온도 변화: 증폭기의 성능은 온도에 따라 변동될 수 있습니다. 온도의 변화는 증폭 소자의 특성을 변화시키고, 이로 인해 이득, 선형성, 잡음 등이 영향을 받을 수 있습니다.
• 비선형성: 실제 증폭기는 비선형성을 가지며, 이는 신호 왜곡을 발생시킵니다. 비선형성은 고조파 왜곡(Harmonic Distortion, HD) 및 상호 변조 왜곡(Intermodulation Distortion, IMD)과 같은 형태로 나타날 수 있습니다.

증폭기의 응용 및 사례

증폭기는 다양한 분야에서 활용되며, 그 응용 분야는 매우 광범위합니다. 몇 가지 대표적인 예시는 다음과 같습니다.

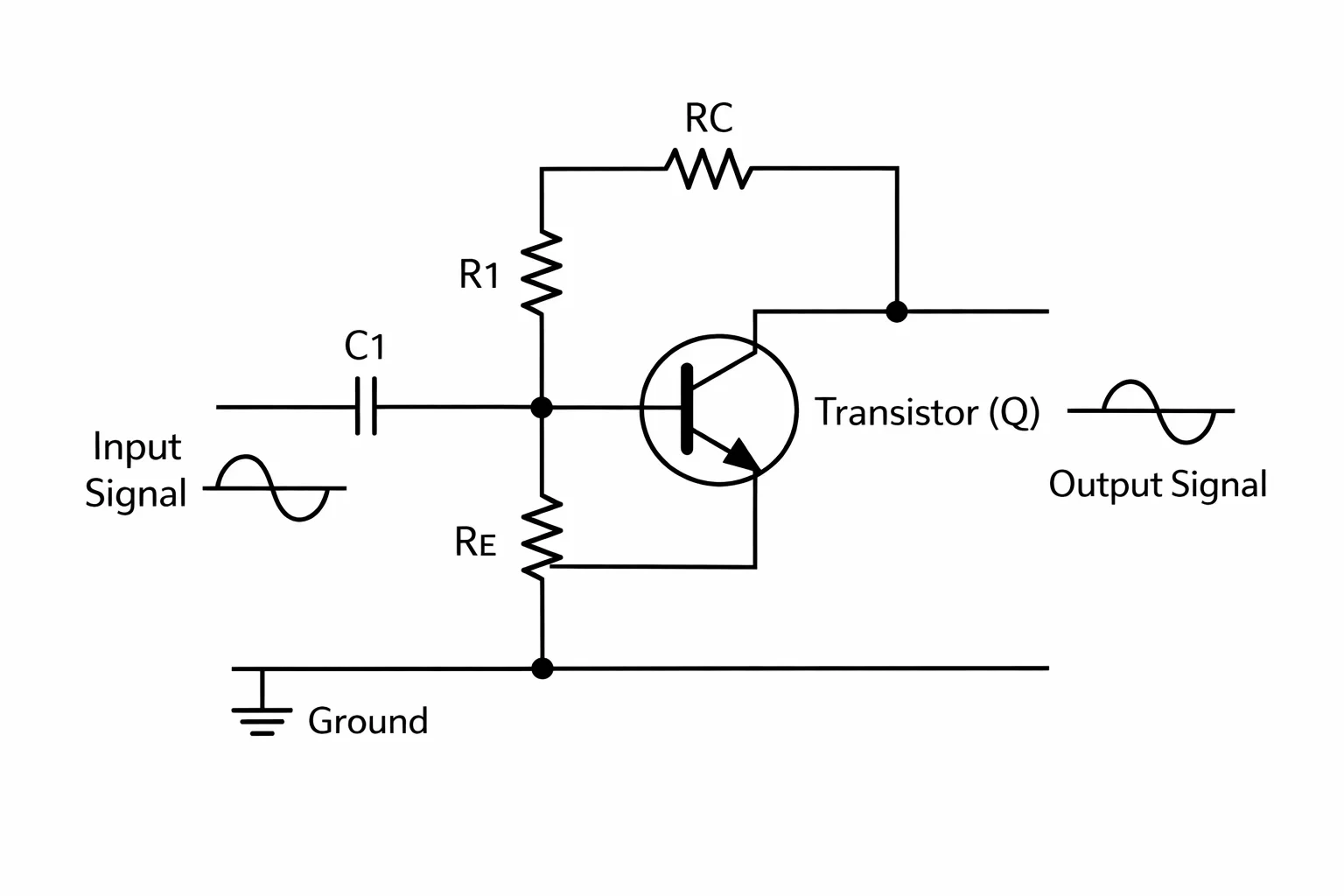

• 오디오 증폭기: 마이크, CD 플레이어, 스마트폰 등에서 출력되는 오디오 신호를 증폭하여 스피커를 통해 소리를 들을 수 있도록 합니다.

• 무선 주파수 (RF) 증폭기: 휴대폰, 라디오, Wi-Fi 장비 등에서 RF 신호를 증폭하여 송수신 거리를 늘리고 통신 품질을 향상시킵니다.
• 계측 증폭기: 센서에서 감지된 약한 신호를 증폭하여 정밀한 측정을 가능하게 합니다. 의료 기기(예: ECG, EEG) 및 과학 연구에서 널리 사용됩니다.
• 연산 증폭기 (Op-Amp): 다양한 전자 회로에서 기본적인 증폭 기능 외에도 필터, 발진기, 비교기 등 다양한 기능을 구현하는 데 사용됩니다.

결론

증폭기는 현대 전자 시스템의 핵심 구성 요소이며, 신호의 증폭, 변환, 처리에 필수적인 역할을 합니다. 이상적인 증폭기의 특성을 이해하고, 실제 증폭기의 한계를 고려하여 설계하는 것은 전자 시스템의 성능을 최적화하는 데 매우 중요합니다. 증폭기의 역할, 특성, 그리고 응용 분야에 대한 이해는 전자 공학 분야의 기초를 다지는 데 필수적이며, 앞으로 더욱 발전할 전자 기술의 핵심을 파악하는 데 도움을 줄 것입니다. 증폭 기술은 지속적으로 발전하고 있으며, 더 높은 효율, 더 작은 크기, 더 낮은 전력 소비를 달성하기 위한 연구가 활발히 진행되고 있습니다.
