5-2. MOSFET의 동작 영역: 스위치 및 증폭기로서의 활용

1. MOSFET 동작 영역 개요

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)는 현대 전자 회로의 핵심 부품이며, 스위치 또는 증폭기로 널리 활용됩니다. MOSFET의 동작은 게이트 전압($V_{GS}$), 드레인-소스 전압($V_{DS}$), 그리고 임계 전압($V_{th}$)을 기준으로 세 가지 주요 영역으로 나눌 수 있습니다. 이러한 각 영역은 MOSFET의 동작 방식을 결정하며, 회로 설계 시 매우 중요한 고려 사항입니다. MOSFET의 동작 영역을 이해하는 것은 MOSFET을 활용한 회로의 설계 및 문제 해결에 필수적인 기반 지식입니다.

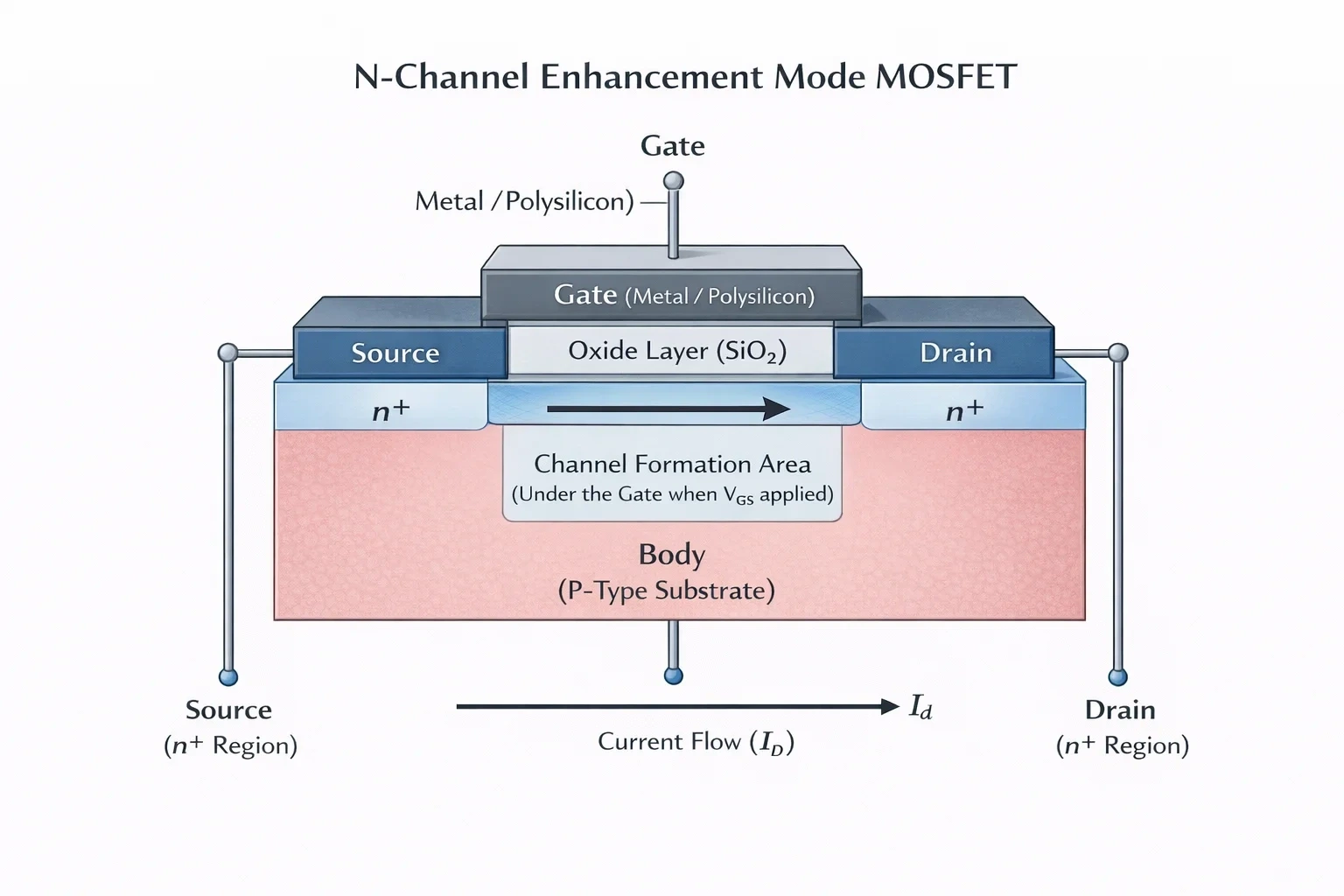

1) MOSFET의 기본 구조 및 원리

MOSFET은 금속-산화막-반도체 구조를 갖는 트랜지스터입니다. 간단히 말해, MOSFET은 게이트(G), 드레인(D), 소스(S) 세 단자로 구성됩니다. 게이트에 가해지는 전압에 따라 드레인과 소스 사이의 전류 흐름을 제어합니다. 이러한 제어 능력은 MOSFET이 스위치 또는 증폭기로서 동작할 수 있게 해주는 핵심 원리입니다. MOSFET의 동작은 반도체 물리학과 깊은 관련이 있으며, 특히 전계 효과(field-effect)를 기반으로 합니다. 게이트에 전압을 가하면, 반도체 채널에 전자가 축적되거나 제거되어 채널의 전도 특성이 변합니다.

2) 세 가지 동작 영역

MOSFET은 크게 차단 영역(Cutoff region), 3극관 영역(Triode region 또는 선형 영역, Linear region), 그리고 포화 영역(Saturation region)의 세 가지 동작 영역을 가집니다. 각 영역에서 MOSFET의 동작 특성은 뚜렷하게 다르며, 회로 설계 시 각 영역의 특성을 고려하여 원하는 기능을 구현해야 합니다.

• 차단 영역: MOSFET이 '꺼진' 상태입니다. 게이트 전압이 임계 전압 이하일 때, 드레인과 소스 사이의 전류는 거의 흐르지 않습니다.
• 3극관 영역: MOSFET이 '켜진' 상태이지만, 드레인-소스 전압의 변화에 따라 드레인 전류가 선형적으로 변합니다. 이 영역은 스위치 및 아날로그 증폭 회로에 사용됩니다.
• 포화 영역: MOSFET이 '켜진' 상태이며, 드레인 전류는 게이트 전압에 따라 조절되지만 드레인-소스 전압의 변화에 크게 영향을 받지 않습니다. 이 영역은 증폭기로서의 MOSFET 활용에 중요합니다.

2. 각 동작 영역의 상세 분석

각 동작 영역의 특성을 자세히 살펴보겠습니다. 수식을 통해 각 영역에서의 동작을 이해하고, 회로 설계에 어떻게 적용되는지 알아보겠습니다.

1) 차단 영역 (Cutoff Region)

차단 영역은 MOSFET이 "꺼진" 상태에 해당하는 영역입니다. 이 영역에서는 게이트 전압($V_{GS}$)이 임계 전압($V_{th}$)보다 낮아 채널이 형성되지 않습니다. 따라서 드레인 전류($I_D$)는 매우 작아 거의 0에 가깝습니다.

• 조건: $V_{GS} < V_{th}$
• 특징: MOSFET은 스위치 역할을 하며, 전류 흐름을 완전히 차단합니다. 누설 전류(leakage current)는 매우 작습니다.
• 활용: 디지털 회로에서 스위치 OFF 상태를 구현할 때 사용됩니다.

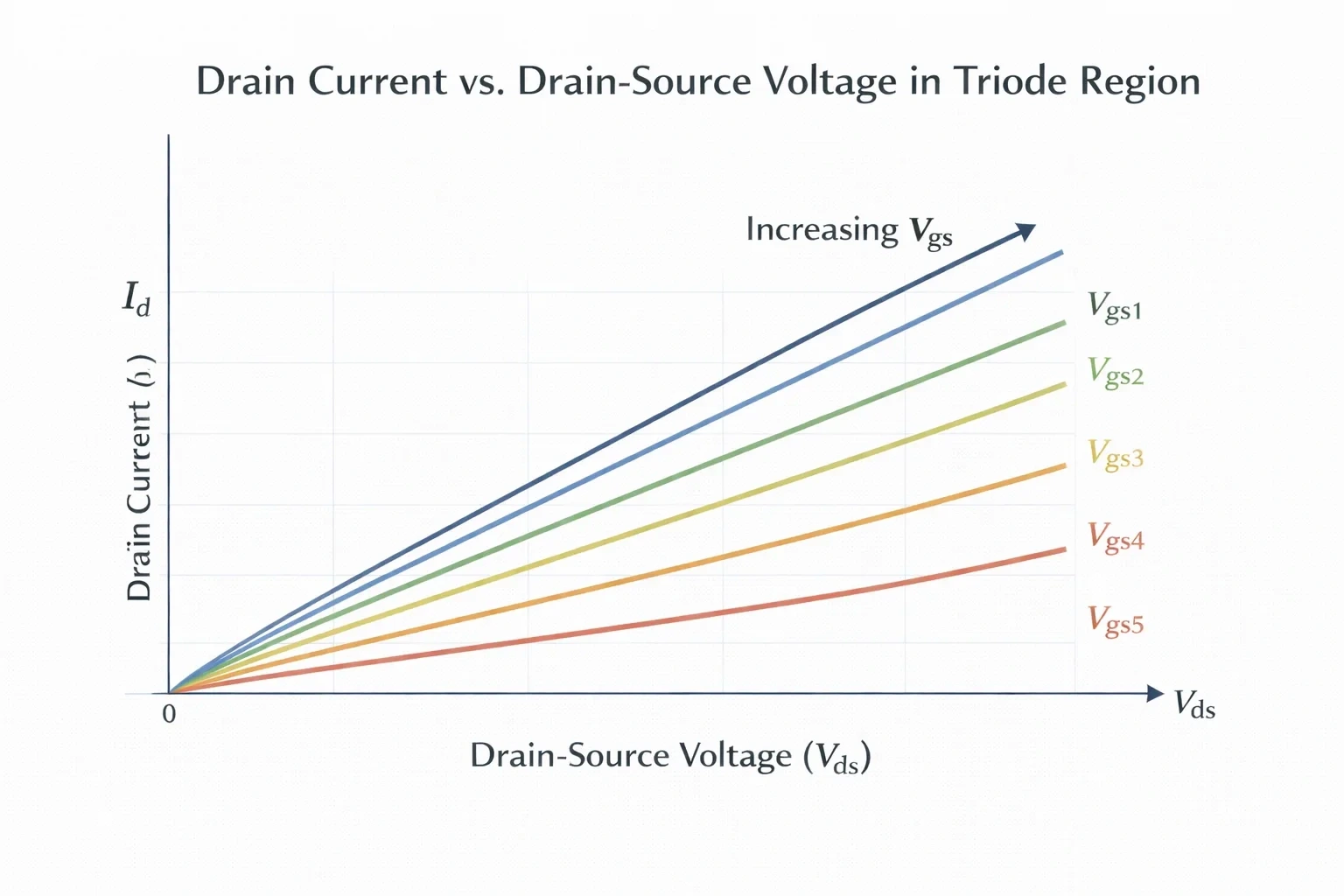

2) 3극관 영역 (Triode Region 또는 Linear Region)

3극관 영역은 MOSFET이 "켜진" 상태이지만, 드레인-소스 전압의 변화에 따라 드레인 전류가 선형적으로 변하는 영역입니다. 이 영역에서는 드레인 전류가 드레인-소스 전압과 게이트-소스 전압 모두에 의해 영향을 받습니다.

• 조건: $V_{GS} > V_{th}$ and $V_{DS} < V_{GS} - V_{th}$

• 드레인 전류 수식:

  $$ I_D = \mu_n C_{ox} \frac{W}{L} \left[ (V_{GS} - V_{th})V_{DS} - \frac{1}{2}V_{DS}^2 \right] $$

  여기서,

  • $\mu_n$: 전자 이동도 (electron mobility)
  • $C_{ox}$: 게이트 산화막 커패시턴스
  • $W$: 채널 폭
  • $L$: 채널 길이
  • $V_{GS}$: 게이트-소스 전압
  • $V_{th}$: 임계 전압
  • $V_{DS}$: 드레인-소스 전압

• 특징: $V_{DS}$가 증가함에 따라 $I_D$도 증가합니다. 이 영역은 선형성을 가지므로, 아날로그 회로에서 스위치나 가변 저항(voltage-controlled resistor)으로 활용될 수 있습니다.
• 활용: 아날로그 증폭 회로, 스위치 회로 등

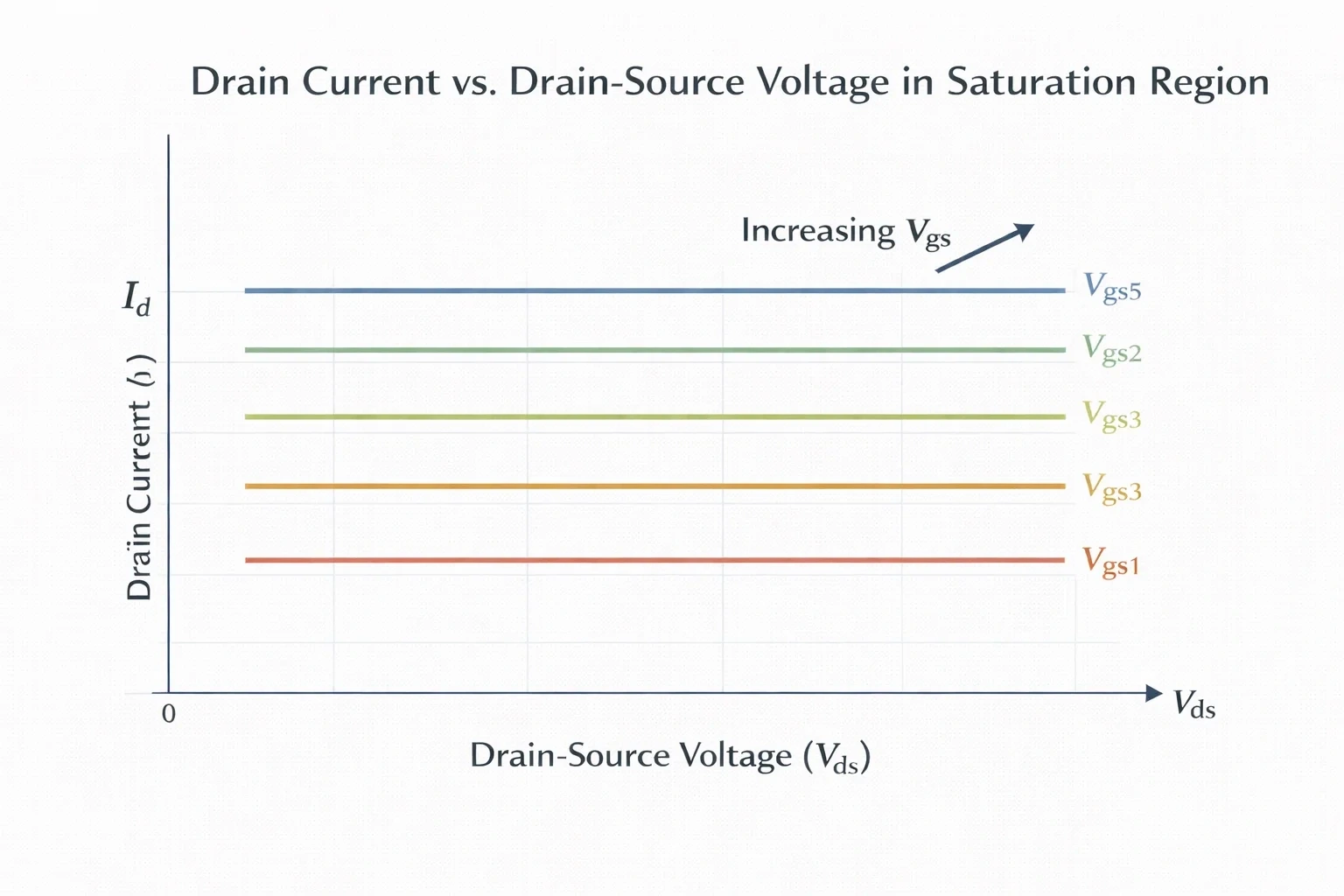

3) 포화 영역 (Saturation Region)

포화 영역은 MOSFET이 "켜진" 상태이며, 드레인 전류가 게이트 전압에 의해 조절되지만 드레인-소스 전압의 변화에 크게 영향을 받지 않는 영역입니다. 이 영역은 증폭 회로 설계에 매우 중요합니다.

• 조건: $V_{GS} > V_{th}$ and $V_{DS} \ge V_{GS} - V_{th}$

• 드레인 전류 수식:

  $$ I_D = \frac{1}{2} \mu_n C_{ox} \frac{W}{L} (V_{GS} - V_{th})^2 $$

• 특징: 드레인 전류는 $V_{DS}$에 거의 영향을 받지 않고, $V_{GS}$의 제곱에 비례합니다. MOSFET은 전압 제어 전류원으로 동작하며, $V_{GS}$에 따라 드레인 전류를 제어할 수 있습니다.
• 활용: 증폭기 회로, 능동 부하 (active load) 등

3. MOSFET의 스위치 및 증폭기로서의 활용

MOSFET의 동작 영역을 이해하면, MOSFET을 스위치 또는 증폭기로 활용하는 방법을 알 수 있습니다.

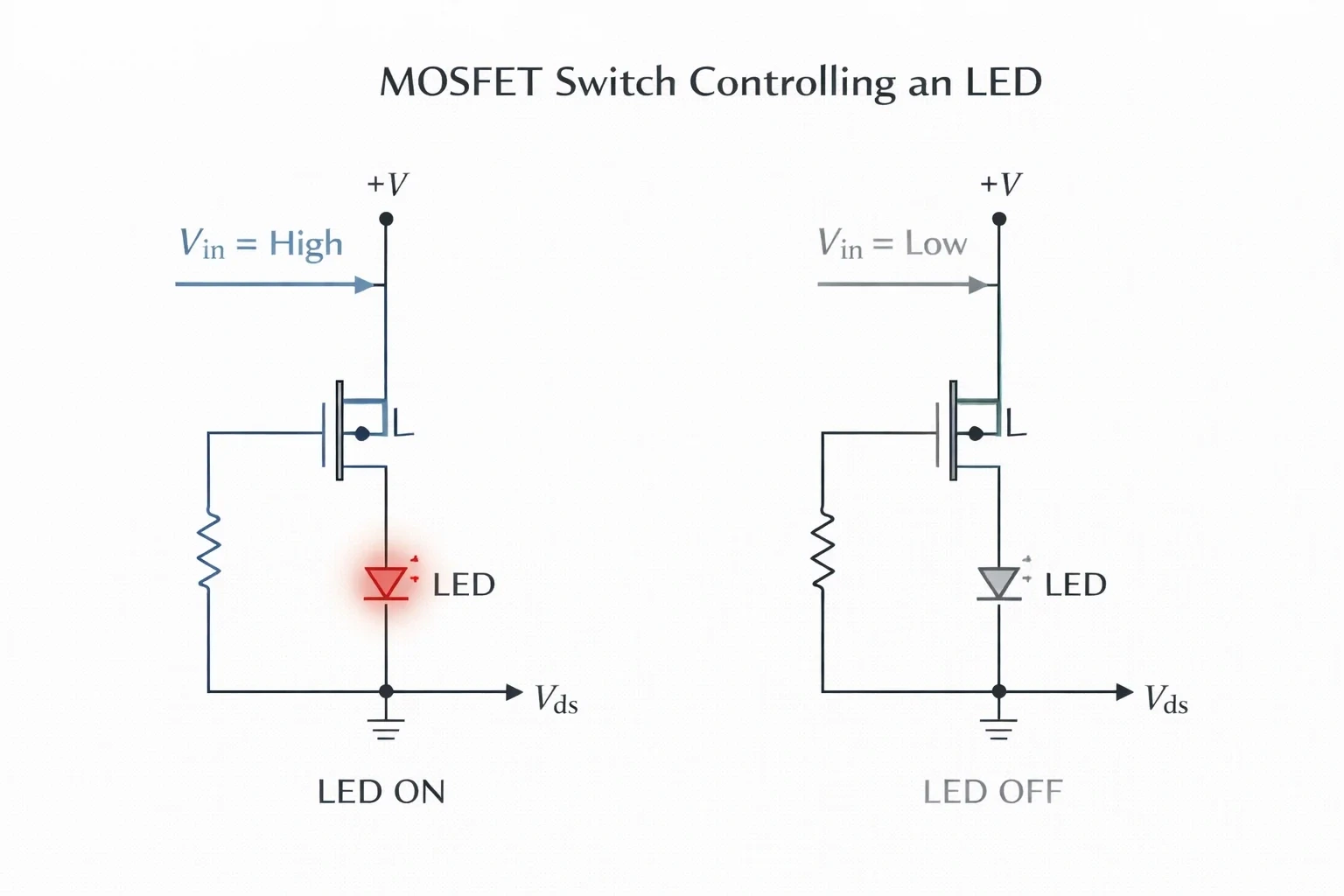

1) 스위치로서의 활용

MOSFET은 전압 신호에 의해 제어되는 스위치로 사용될 수 있습니다. 차단 영역과 3극관 영역을 활용하여 스위치 ON/OFF 기능을 구현합니다.

• ON 상태: 게이트 전압을 임계 전압보다 높게 인가하여 MOSFET을 3극관 영역으로 동작시킵니다. 드레인과 소스 사이의 저항이 작아져 전류가 흐르게 됩니다.
• OFF 상태: 게이트 전압을 임계 전압보다 낮게 인가하여 MOSFET을 차단 영역으로 동작시킵니다. 드레인과 소스 사이의 전류 흐름을 차단합니다.

2) 증폭기로서의 활용

MOSFET은 증폭기로도 사용할 수 있습니다. 포화 영역에서 동작하도록 설정하여 작은 입력 신호를 증폭합니다.

• 바이어스: MOSFET을 포화 영역에서 동작시키기 위해 적절한 바이어스 전압을 인가합니다. 바이어스 전압은 MOSFET의 동작점을 설정하고, 증폭기의 안정적인 동작을 보장합니다.
• 입력 신호: 입력 신호는 게이트에 인가됩니다. 입력 신호의 작은 변화는 드레인 전류의 큰 변화를 유발합니다.
• 출력 신호: 드레인 전류의 변화는 드레인에 연결된 저항을 통과하면서 전압 변화를 발생시킵니다. 이 전압 변화가 증폭된 출력 신호입니다.

4. 주의사항 및 트러블슈팅

MOSFET을 회로에 적용할 때는 몇 가지 주의 사항을 고려해야 합니다.

• ESD (Electrostatic Discharge) 보호: MOSFET은 정전기에 매우 민감합니다. 취급 시에는 ESD 방지 장비를 사용해야 합니다.
• 임계 전압의 변화: 온도 변화, 제조 공정의 편차 등에 따라 임계 전압이 변할 수 있습니다. 회로 설계 시 이를 고려해야 합니다.
• 바이어스 안정성: 증폭기 회로의 경우, 바이어스 전압의 안정성이 중요합니다. 온도 변화나 부품 값의 변동에 따라 동작점이 변하지 않도록 설계해야 합니다.
• 게이트 산화막 파괴: 과도한 게이트 전압은 게이트 산화막을 파괴하여 MOSFET을 영구적으로 손상시킬 수 있습니다. 최대 허용 게이트 전압을 초과하지 않도록 주의해야 합니다.

1) 일반적인 트러블슈팅

• 회로가 동작하지 않는 경우:

  • 전원 연결 및 전압 확인
  • 게이트, 드레인, 소스 전압 확인
  • MOSFET의 동작 영역 확인
  • 저항 값 및 연결 상태 확인
  • 배선 오류 확인
  • 원치 않는 동작이 발생하는 경우:
  • 바이어스 문제 확인
  • 기생 요소 (기생 커패시턴스, 기생 인덕턴스) 영향 확인
  • 노이즈 영향 확인
  • 전원 공급 문제 확인

5. 결론

MOSFET은 현대 전자 회로의 핵심 부품이며, 스위치 및 증폭기로 널리 사용됩니다. MOSFET의 동작 영역을 이해하고, 각 영역의 특성을 활용하면, 다양한 전자 회로를 설계하고 구현할 수 있습니다. MOSFET의 동작 원리, 세 가지 동작 영역 (차단, 3극관, 포화), 그리고 스위치 및 증폭기로서의 활용 방법을 이해하는 것은 전자 회로 설계 및 문제 해결에 필수적인 지식입니다. MOSFET은 반도체 기술의 지속적인 발전에 따라 더욱 발전하고 있으며, 앞으로도 다양한 분야에서 널리 활용될 것입니다.
