2-2. 다이오드 모델링 및 정류 회로의 이해

다이오드 모델링 및 정류 회로의 이해

다이오드는 반도체 소자 중 가장 기본적인 부품으로, 전류를 한 방향으로만 흐르게 하는 특성을 가지고 있습니다. 이러한 특성은 다양한 전자 회로에서 중요한 역할을 하며, 특히 전원 공급 장치와 신호 처리 회로에서 널리 활용됩니다. 이 포스트에서는 다이오드의 동작 원리를 바탕으로 회로 해석에 사용되는 다양한 모델과, 다이오드를 활용한 기본적인 정류 회로의 동작 원리에 대해 자세히 알아보겠습니다.

1) 다이오드 모델링의 중요성

회로를 설계하고 분석할 때, 다이오드의 동작을 정확하게 이해하고 이를 반영하는 것은 매우 중요합니다. 이상적인 다이오드는 순방향 바이어스 상태에서는 저항이 0, 역방향 바이어스 상태에서는 무한대의 저항을 가지지만, 실제 다이오드는 이러한 이상적인 특성과는 차이가 있습니다. 따라서 회로 분석의 정확도를 높이기 위해서는 실제 다이오드의 특성을 반영하는 모델을 사용하는 것이 필수적입니다. 이러한 모델링을 통해 다이오드의 전압-전류 특성, 스위칭 속도, 온도 의존성 등을 고려하여 회로의 성능을 예측하고 최적화할 수 있습니다.

2) 다이오드 모델의 종류

다이오드의 동작을 표현하기 위해 다양한 모델이 사용됩니다. 각 모델은 복잡성, 정확성, 계산의 용이성 측면에서 서로 다른 장단점을 가지고 있으며, 회로의 종류와 분석의 목적에 따라 적절한 모델을 선택해야 합니다. 주요 다이오드 모델은 다음과 같습니다.

1. 이상적인 다이오드 모델 (Ideal Diode Model)

이상적인 다이오드는 가장 단순한 모델로, 순방향 바이어스 시에는 전압 강하가 없고, 역방향 바이어스 시에는 전류가 흐르지 않는다고 가정합니다.

• 순방향 바이어스 (Forward Bias): 다이오드는 쇼트(Short) 상태, 즉 도선처럼 동작합니다.
• 역방향 바이어스 (Reverse Bias): 다이오드는 오픈(Open) 상태, 즉 단선처럼 동작합니다.

이 모델은 회로 분석을 매우 간단하게 만들어 주지만, 실제 다이오드의 특성을 제대로 반영하지 못하므로, 정밀한 분석에는 적합하지 않습니다.

2. 정전압 강하 모델 (Constant Voltage Drop Model)

정전압 강하 모델은 순방향 바이어스 시 다이오드에 일정한 전압 강하가 발생한다고 가정합니다. 실리콘 다이오드의 경우 약 0.7V, 게르마늄 다이오드의 경우 약 0.3V의 전압 강하가 발생합니다.

• 순방향 바이어스: 0.7V (실리콘) 또는 0.3V (게르마늄)의 전압 강하 후 쇼트 상태.
• 역방향 바이어스: 오픈 상태.

이 모델은 이상적인 모델보다 정확하지만, 다이오드의 전류-전압 특성을 완벽하게 표현하지는 못합니다.

3. 지수 모델 (Exponential Model)

지수 모델은 다이오드의 실제 전류-전압 특성을 가장 정확하게 표현하는 모델입니다. 다이오드의 전류 I는 다음과 같은 지수 함수로 나타낼 수 있습니다.

$$ I = I_S \left( e^{\frac{V}{nV_T}} - 1 \right) $$

여기서,

• $I_S$: 역포화 전류 (Reverse saturation current)
• $V$: 다이오드 양단의 전압
• $n$: 방출 계수 (Emission coefficient, 1~2 사이의 값)

• $V_T$: 열전압 (Thermal voltage), $V_T = \frac{kT}{q} \approx 25mV$ (상온에서)

  • $k$: 볼츠만 상수
  • $T$: 절대 온도
  • $q$: 전자의 전하량

지수 모델은 다이오드의 동작을 정확하게 표현하지만, 비선형 방정식으로 인해 회로 분석이 복잡해지는 단점이 있습니다.

4. 등가 직렬 저항 모델 (Diode with Series Resistance)

실제 다이오드는 순방향 바이어스 시에도 작은 저항 성분(R_s)을 가지게 됩니다. 이 모델은 지수 모델에 이 직렬 저항을 추가하여, 보다 정확한 분석을 가능하게 합니다.

3) 정류 회로 (Rectifier Circuits)

정류 회로는 교류(AC) 신호를 직류(DC) 신호로 변환하는 회로입니다. 이는 전원 공급 장치, 배터리 충전기 등 다양한 전자 기기에서 필수적인 기능입니다. 정류 회로는 다이오드의 단방향 전도 특성을 이용하여 구현되며, 대표적인 정류 회로는 다음과 같습니다.

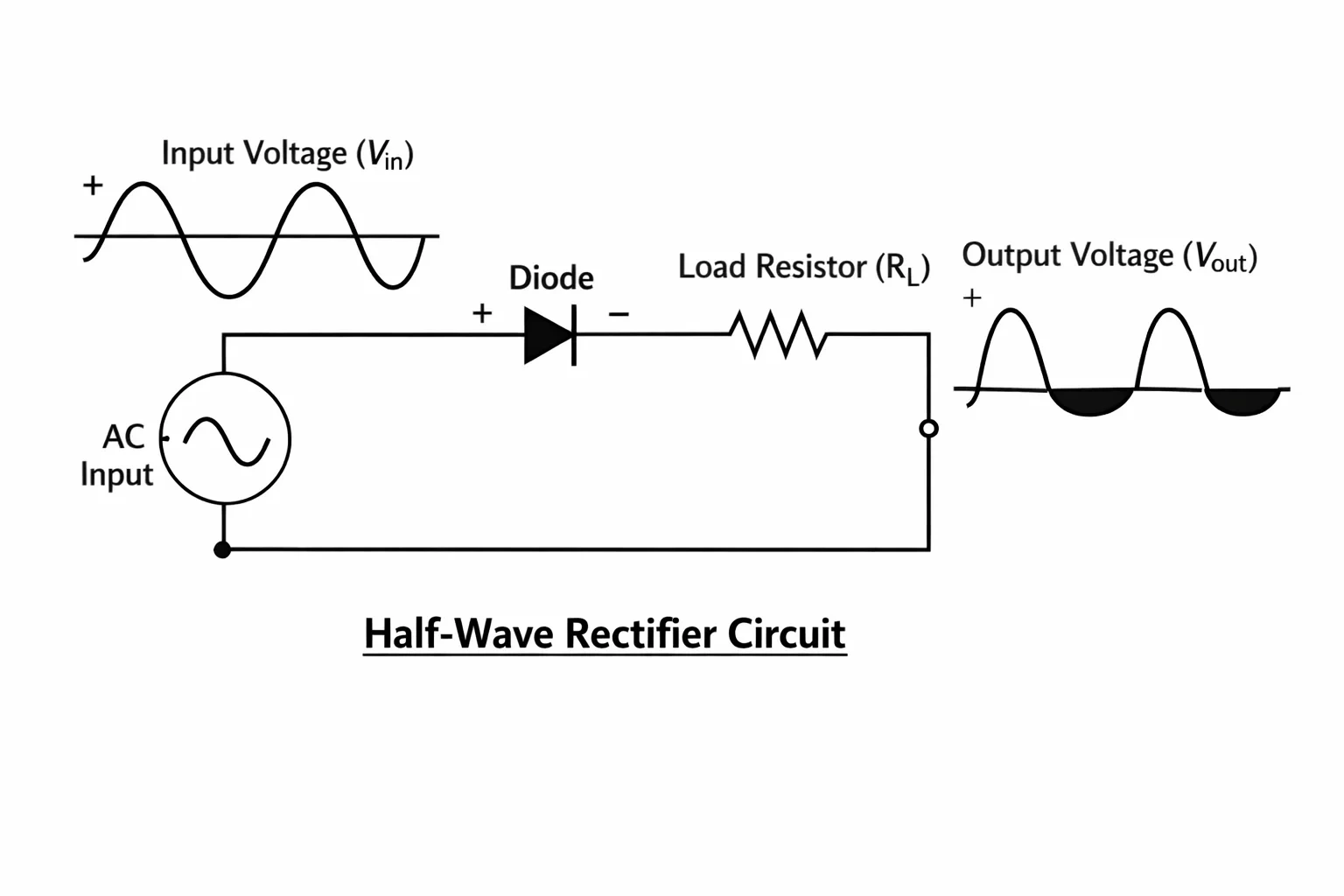

1. 반파 정류 (Half-Wave Rectifier)

반파 정류 회로는 입력 AC 신호의 한쪽 파형만을 통과시키고, 다른 쪽 파형은 차단하는 방식으로 동작합니다.

• 양의 반주기 (Positive Half-Cycle): 다이오드가 순방향 바이어스 되어 전류가 흐르고, 부하 저항(Load Resistor)에 전압이 걸립니다.
• 음의 반주기 (Negative Half-Cycle): 다이오드가 역방향 바이어스 되어 전류가 흐르지 않습니다.

반파 정류 회로는 구조가 간단하지만, 출력 전압의 맥동(Ripple)이 크고, 전력 효율이 낮은 단점이 있습니다. 출력 전압의 평균값은 다음과 같습니다.

$$ V_{DC} = \frac{V_m}{\pi} - V_D $$

여기서,

• $V_m$: 입력 AC 전압의 최대값
• $V_D$: 다이오드의 전압 강하

2. 전파 정류 (Full-Wave Rectifier)

전파 정류 회로는 입력 AC 신호의 두 파형 모두를 활용하여 DC 전압을 얻는 방식입니다. 전파 정류에는 크게 두 가지 방식이 있습니다.

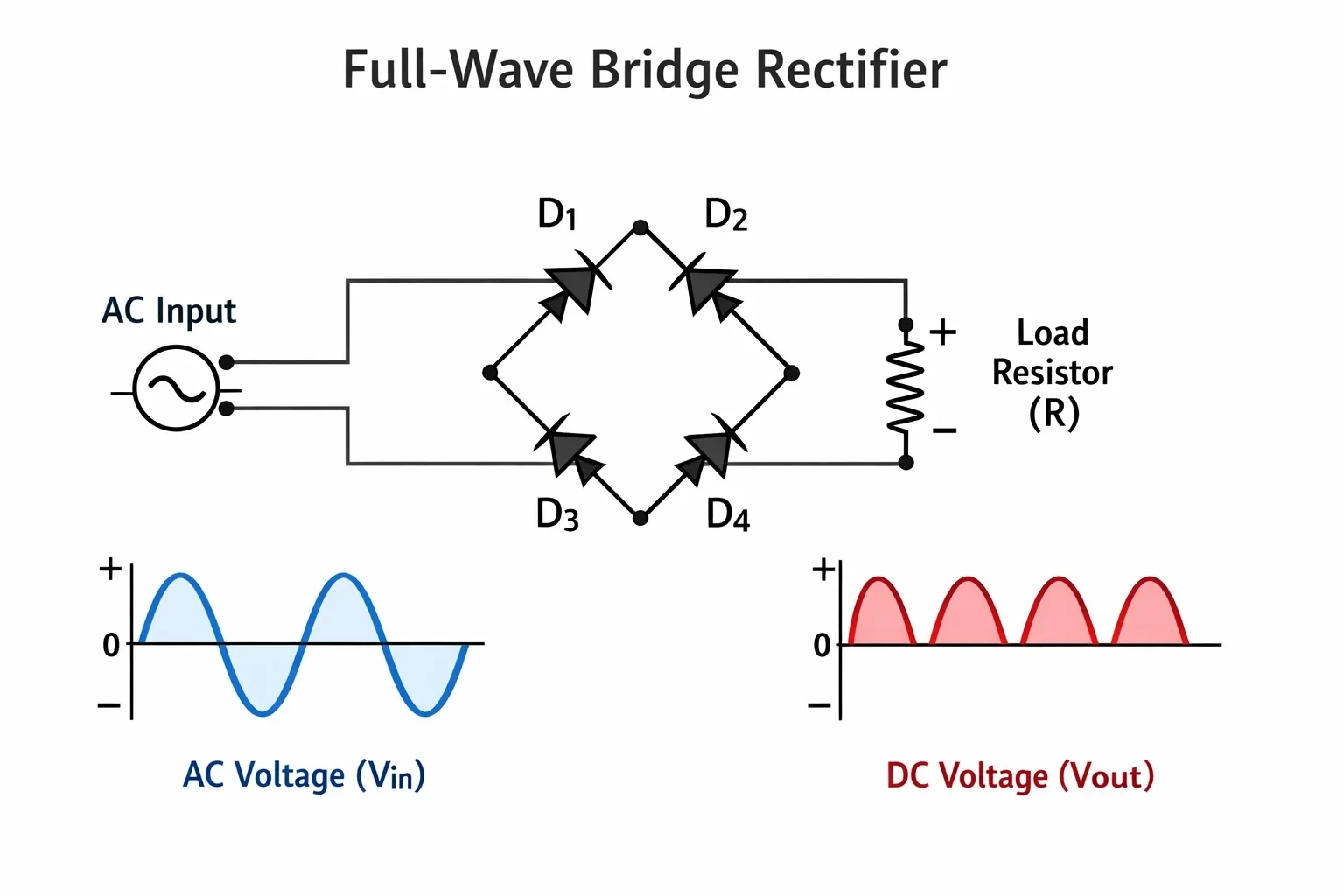

가. 브리지 정류 (Bridge Rectifier)

브리지 정류 회로는 4개의 다이오드를 사용하여 입력 AC 신호의 양의 반주기와 음의 반주기 모두에서 전류를 흐르게 합니다.

• 양의 반주기: 두 개의 다이오드(예: D1, D2)가 순방향 바이어스 되어 전류가 흐르고, 부하 저항에 전압이 걸립니다.
• 음의 반주기: 다른 두 개의 다이오드(예: D3, D4)가 순방향 바이어스 되어 전류가 흐르고, 부하 저항에 전압이 걸립니다.

브리지 정류는 반파 정류보다 효율이 좋고, 맥동이 적습니다.

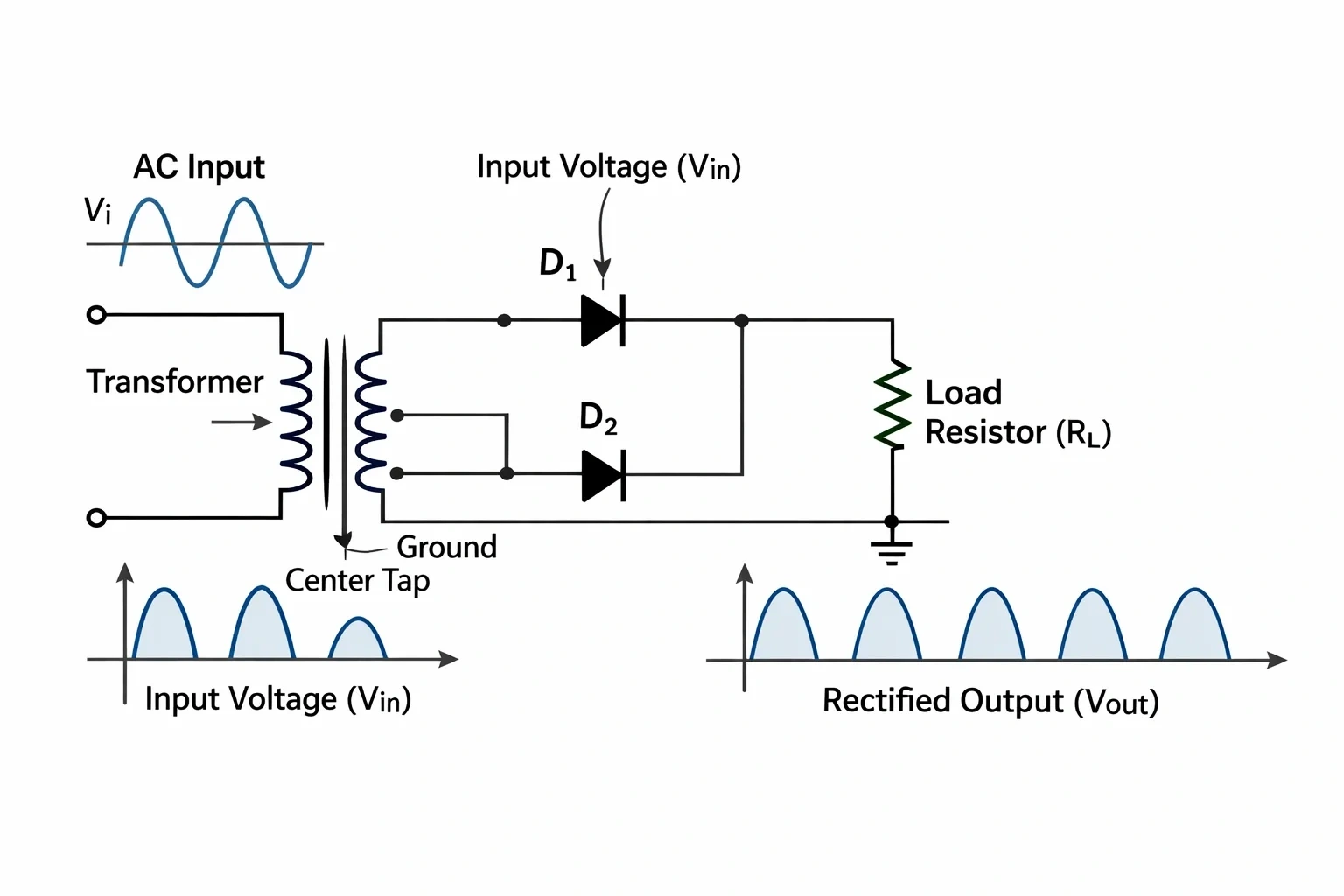

나. 센터 탭 전파 정류 (Center-Tapped Full-Wave Rectifier)

센터 탭 전파 정류는 변압기의 2차 측에 센터 탭(Center Tap)이 있는 변압기를 사용하며, 두 개의 다이오드를 사용합니다.

• 양의 반주기: 한쪽 다이오드(예: D1)가 순방향 바이어스 되어 전류가 흐릅니다.
• 음의 반주기: 다른 쪽 다이오드(예: D2)가 순방향 바이어스 되어 전류가 흐릅니다.

센터 탭 전파 정류는 브리지 정류보다 다이오드 수가 적지만, 변압기의 2차 측 권선이 센터 탭을 가져야 한다는 제약이 있습니다.

전파 정류 회로의 출력 전압의 평균값은 다음과 같습니다.

$$ V_{DC} = \frac{2V_m}{\pi} - 2V_D $$

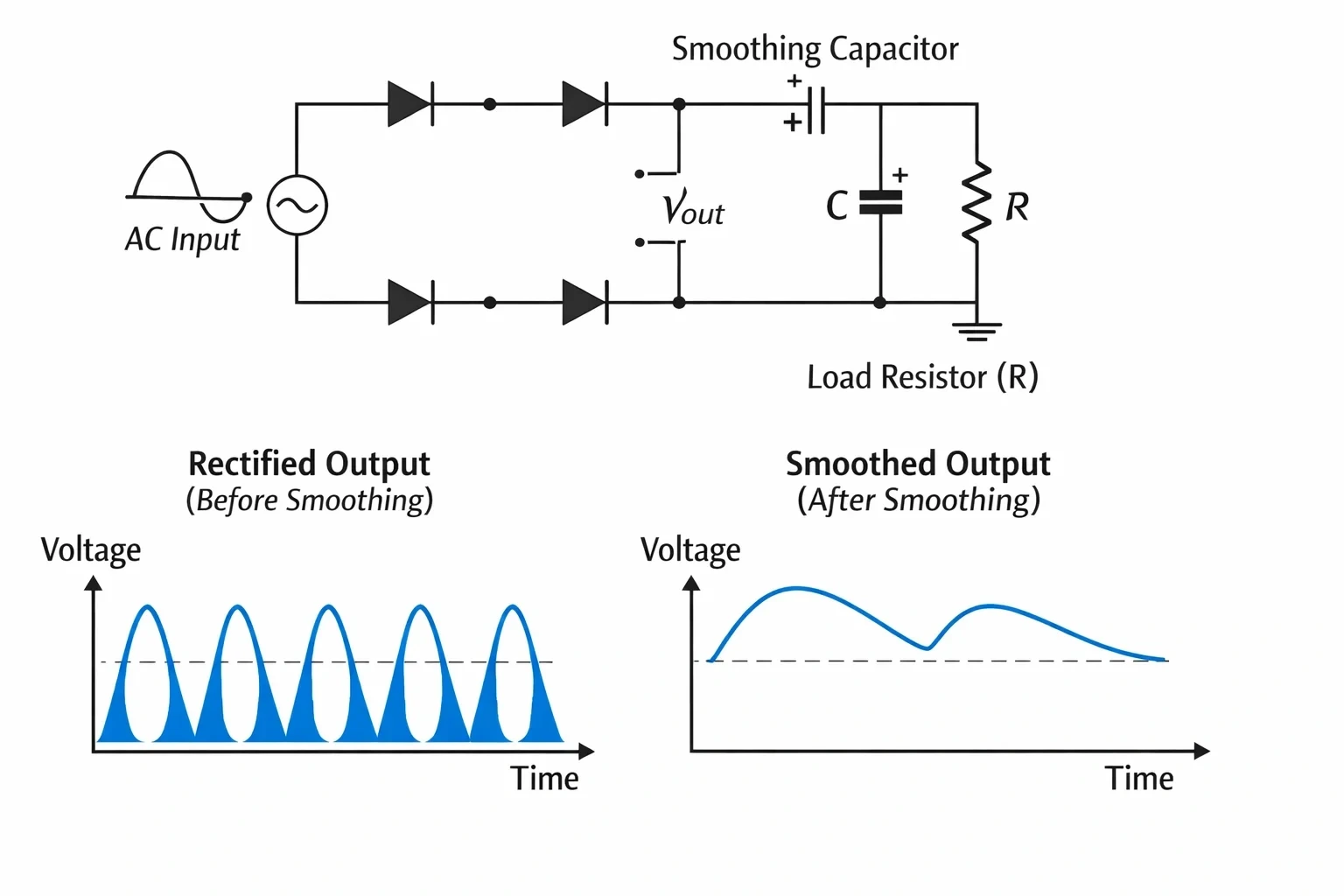

3. 평활 회로 (Smoothing Circuit)

정류 회로의 출력 전압은 맥동 성분을 포함하고 있습니다. 이러한 맥동을 줄여서, 보다 안정적인 DC 전압을 얻기 위해 평활 회로를 사용합니다. 평활 회로는 일반적으로 커패시터를 사용하여 구현됩니다.

• 커패시터 충전: 정류된 전압이 증가하면 커패시터가 충전됩니다.
• 커패시터 방전: 전압이 감소하면 커패시터가 방전되어 부하에 전압을 공급합니다.

커패시터의 용량이 클수록 맥동이 작아지지만, 회로의 응답 속도가 느려질 수 있습니다.

4) 주의사항 및 트러블슈팅

다이오드를 사용하는 회로를 설계하고 분석할 때 다음과 같은 사항에 주의해야 합니다.

• 역전압 (Reverse Voltage) 초과: 다이오드에 인가되는 역방향 전압이 최대 정격 전압(PIV: Peak Inverse Voltage)을 초과하지 않도록 해야 합니다. 이를 초과하면 다이오드가 파손될 수 있습니다.
• 순방향 전류 (Forward Current) 초과: 다이오드에 흐르는 순방향 전류가 최대 정격 전류를 초과하지 않도록 해야 합니다. 과도한 전류는 다이오드의 발열을 증가시키고, 결국 파손으로 이어질 수 있습니다.
• 열 관리: 다이오드의 발열을 고려하여 방열판을 사용하는 등 적절한 열 관리를 해야 합니다. 특히 고전류 회로에서는 열 관리가 매우 중요합니다.
• 스위칭 속도: 다이오드의 스위칭 속도(Switching Speed)를 고려해야 합니다. 고주파 회로에서는 스위칭 속도가 느린 다이오드를 사용하면 회로의 성능이 저하될 수 있습니다.
• 다이오드 선택: 회로의 목적과 요구 사항에 맞는 다이오드를 선택해야 합니다. 예를 들어, 전원 공급 장치에는 전압 강하가 적고, 순방향 전류가 큰 다이오드를 사용하고, 고주파 신호 처리 회로에는 스위칭 속도가 빠른 다이오드를 사용해야 합니다.

5) 결론

이 포스트에서는 다이오드의 다양한 모델과 정류 회로의 기본 원리에 대해 알아보았습니다. 다이오드 모델링은 회로의 정확한 분석과 예측을 위해 필수적이며, 정류 회로는 AC 전원을 DC 전원으로 변환하는 기본적인 회로입니다. 이러한 내용을 바탕으로 다이오드를 활용한 다양한 응용 회로를 설계하고 분석할 수 있을 것입니다.
