2-3. 제너 다이오드 및 클리퍼/클램퍼 회로

1. 제너 다이오드의 이해

제너 다이오드는 일반적인 다이오드와 달리 역방향 바이어스 상태에서 특정 전압 이하로 내려가지 않도록 하는 독특한 특성을 가지고 있습니다. 마치 안전 밸브와 같아서, 회로의 전압이 너무 높아지는 것을 막아주는 역할을 합니다. 제너 다이오드는 이 특성을 이용하여 정전압 회로, 즉 일정한 전압을 유지하는 회로를 구성하는 데 매우 중요한 역할을 합니다.

1) 제너 다이오드의 동작 원리

제너 다이오드는 p-n 접합 반도체 소자입니다. 일반적인 다이오드와 마찬가지로 순방향 바이어스에서는 전압이 걸리면 전류가 흐르지만, 역방향 바이어스에서는 전압이 작으면 전류가 거의 흐르지 않습니다. 그러나 역방향 전압이 제너 전압 ($V_Z$) 이상으로 높아지면, 제너 효과 또는 애벌런치 효과에 의해 갑자기 큰 전류가 흐르게 됩니다. 제너 효과는 전계가 강해지면서 전자가 p-n 접합을 통과하는 터널링 현상으로 발생하고, 애벌런치 효과는 전자가 가속되어 다른 전자를 충돌시키면서 더 많은 전자를 생성하는 현상으로 발생합니다. 제너 다이오드는 이러한 항복(breakdown) 현상을 이용하여 안정적인 전압을 유지합니다.

2) 제너 다이오드의 특성 곡선

제너 다이오드의 특성 곡선은 일반적인 다이오드와 비슷하지만, 역방향 항복 영역에서 중요한 차이점을 보입니다.

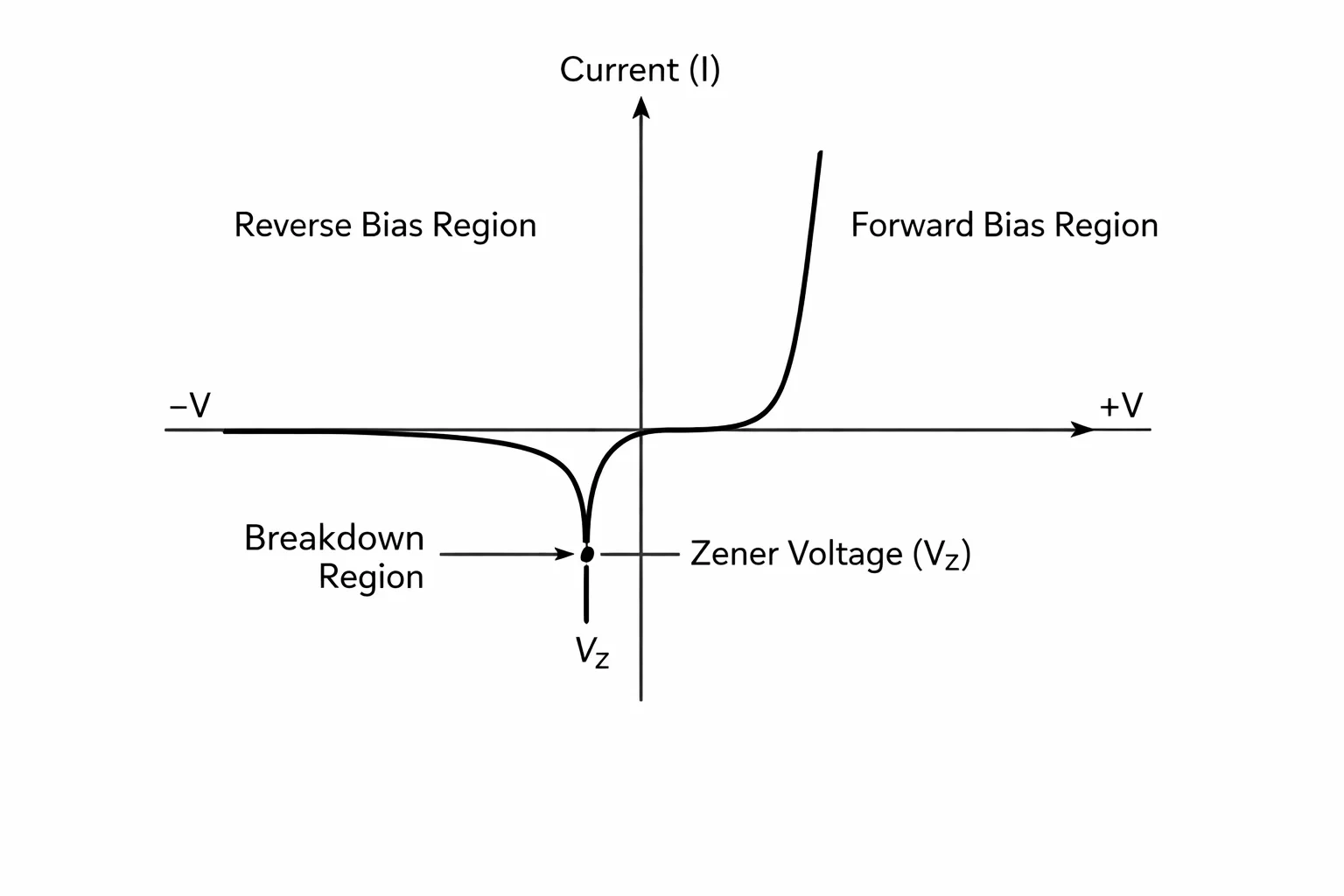

위 그림에서 확인할 수 있듯이, 제너 다이오드는 역방향 전압이 $V_Z$에 도달하면 급격하게 전류가 증가합니다. 이 영역에서 제너 다이오드는 거의 일정한 전압 강하를 유지하며, 이 특성을 이용하여 전압을 안정화하는 회로를 구성할 수 있습니다. $V_Z$는 제너 전압이라고 하며, 제너 다이오드의 중요한 사양 중 하나입니다.

3) 제너 다이오드의 응용: 정전압 회로

제너 다이오드의 가장 흔한 응용은 정전압 회로입니다. 입력 전압의 변동에도 불구하고, 제너 다이오드는 $V_Z$에서 일정한 전압을 출력하는 기능을 제공합니다.

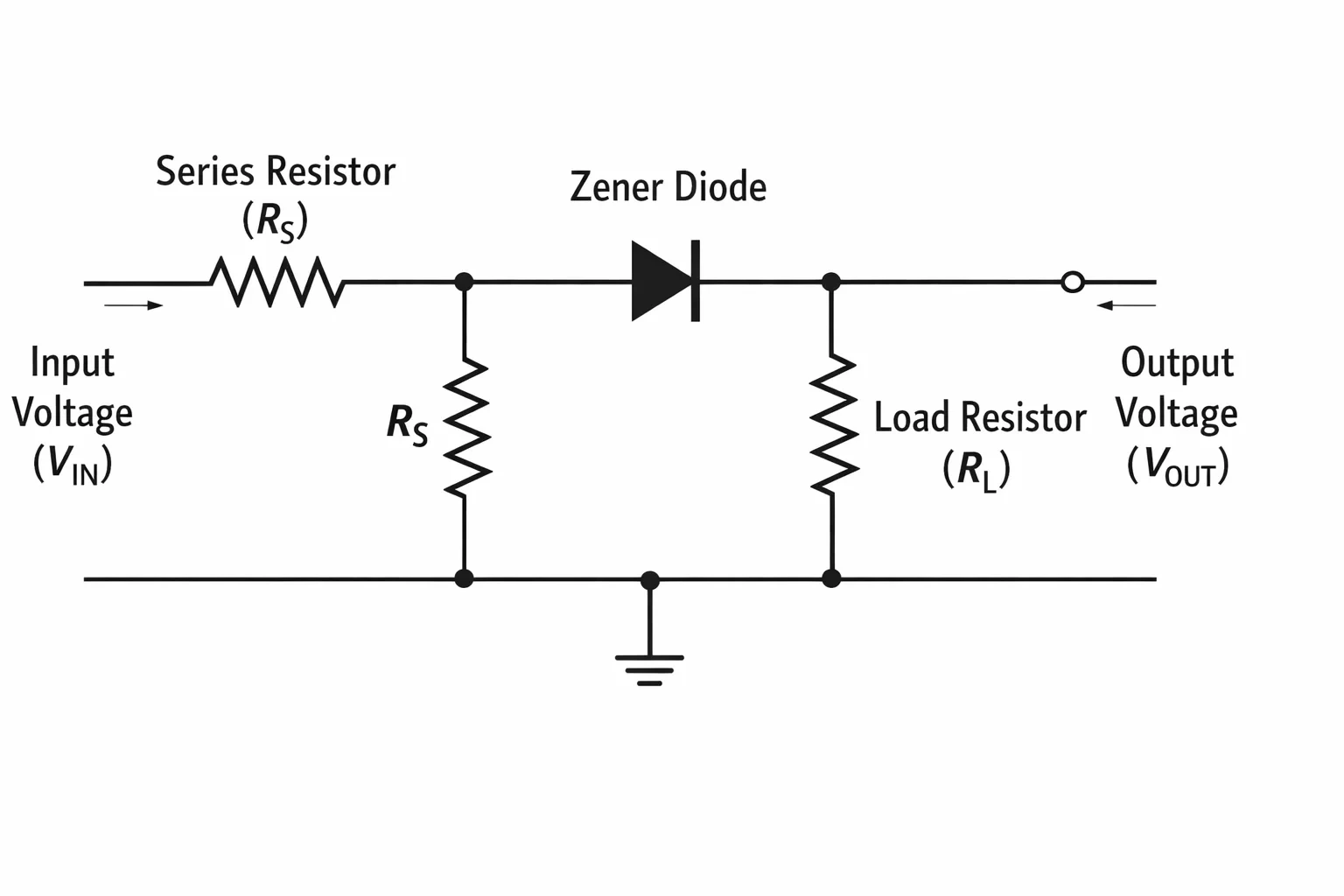

위 회로에서, 입력 전압 $V_{in}$이 변동하더라도, 제너 다이오드에 흐르는 전류와 직렬 저항 $R_s$에 걸리는 전압 강하를 조절하여 부하 저항 $R_L$에 일정한 전압 $V_Z$가 걸리도록 합니다.

• $V_{in}$이 증가하면, $R_s$에 더 많은 전압이 걸리고 제너 다이오드에 흐르는 전류가 증가합니다.
• $V_{in}$이 감소하면, $R_s$에 걸리는 전압이 줄고, 제너 다이오드에 흐르는 전류가 감소합니다.

이러한 피드백 메커니즘을 통해 $V_Z$는 비교적 일정하게 유지됩니다.

2. 클리퍼 회로 (Clippers)

클리퍼 회로는 입력 신호의 특정 부분을 잘라내는 역할을 합니다. 다이오드의 방향성과 임계 전압을 이용하여 원하는 신호의 형태를 만들 수 있습니다. 클리퍼 회로는 주로 신호의 파형을 제한하거나 성형하는 데 사용됩니다.

1) 직렬 클리퍼

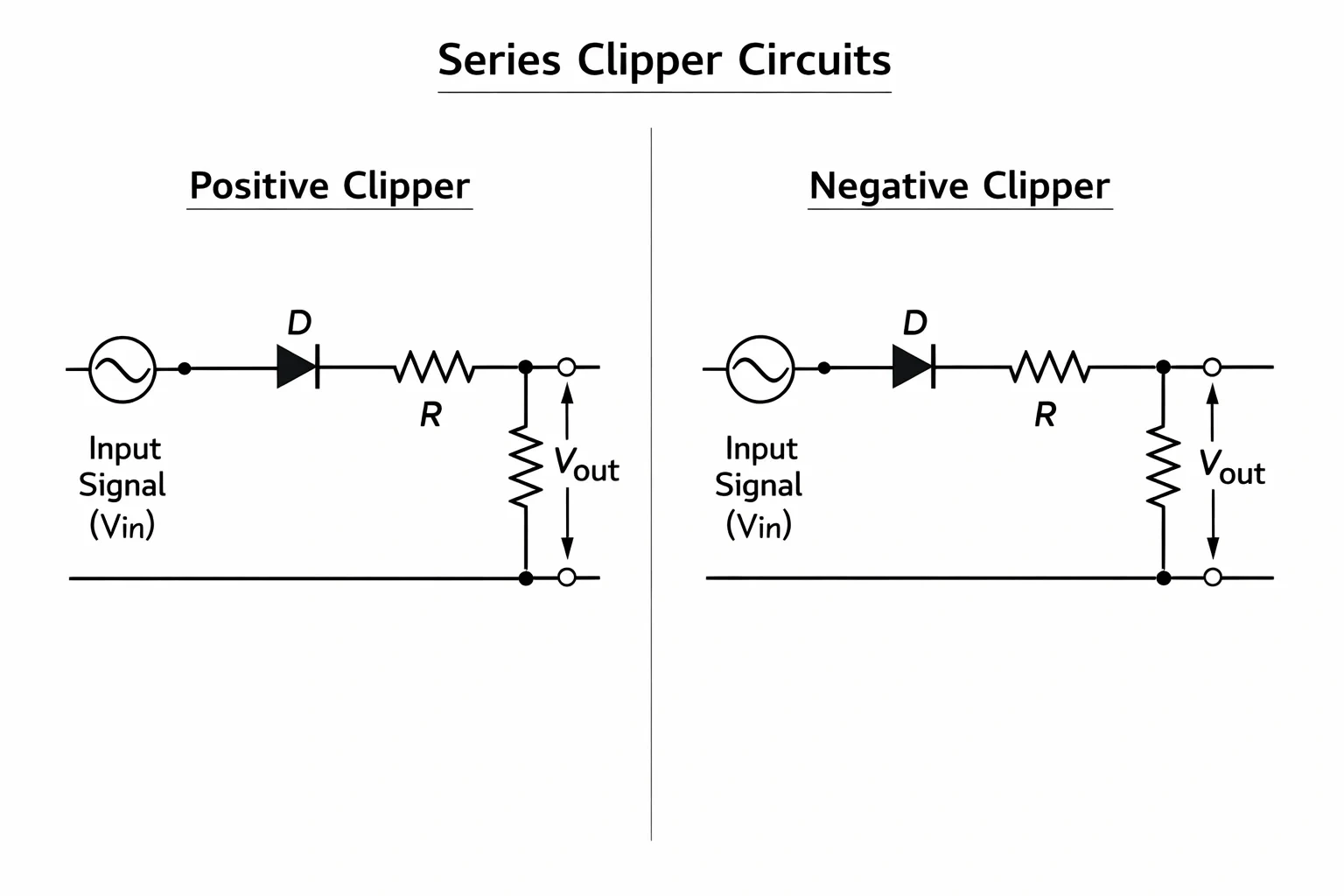

직렬 클리퍼는 다이오드가 입력 신호와 직렬로 연결된 회로입니다.

• 양의 클리퍼 (Positive Clipper): 다이오드가 순방향으로 연결된 경우. 입력 신호가 다이오드의 순방향 전압 강하(약 0.7V)보다 크면 다이오드가 켜지고, 나머지는 잘려나갑니다.
• 음의 클리퍼 (Negative Clipper): 다이오드가 역방향으로 연결된 경우. 입력 신호가 다이오드의 역방향 전압(제너 다이오드인 경우 $V_Z$)보다 작으면 다이오드가 켜지고, 나머지는 잘려나갑니다.

2) 병렬 클리퍼

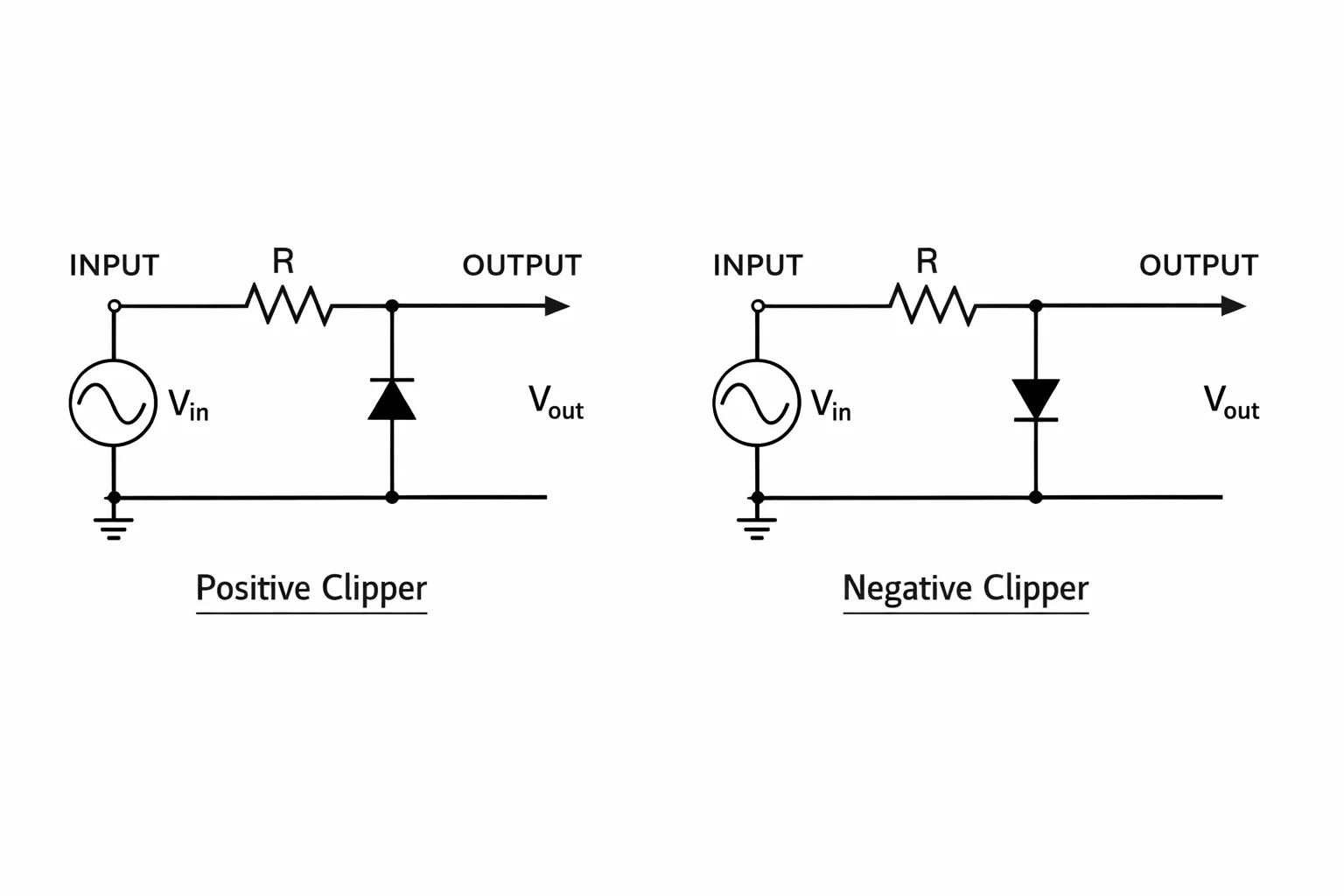

병렬 클리퍼는 다이오드가 입력 신호와 병렬로 연결된 회로입니다.

병렬 클리퍼는 직렬 클리퍼와 반대되는 동작을 합니다.

• 양의 클리퍼: 입력 신호가 다이오드의 순방향 전압 강하보다 작으면 출력 전압은 입력 신호를 따릅니다. 입력 신호가 순방향 전압 강하보다 커지면 다이오드가 켜지고, 출력 전압은 다이오드의 순방향 전압 강하로 제한됩니다.
• 음의 클리퍼: 입력 신호가 다이오드의 역방향 전압(제너 다이오드인 경우 $V_Z$)보다 크면 출력 전압은 입력 신호를 따릅니다. 입력 신호가 역방향 전압보다 작아지면 다이오드가 켜지고, 출력 전압은 다이오드의 역방향 전압으로 제한됩니다.

3) 클리퍼 회로의 응용

클리퍼 회로는 다음과 같은 다양한 응용 분야에서 활용됩니다.

• 신호 보호: 과도 전압으로부터 회로를 보호합니다.
• 파형 성형: 사인파를 구형파로 변환하거나, 특정 부분을 잘라내는 데 사용됩니다.
• AM 라디오 검파: 신호에서 정보를 추출하는 데 사용됩니다.

3. 클램퍼 회로 (Clampers)

클램퍼 회로는 입력 신호의 DC 레벨을 이동시키는 역할을 합니다. 클램퍼는 다이오드, 커패시터, 저항을 사용하여 입력 신호의 모양을 유지하면서, 신호 전체를 위 또는 아래로 이동시킵니다.

1) 클램퍼 회로의 기본 원리

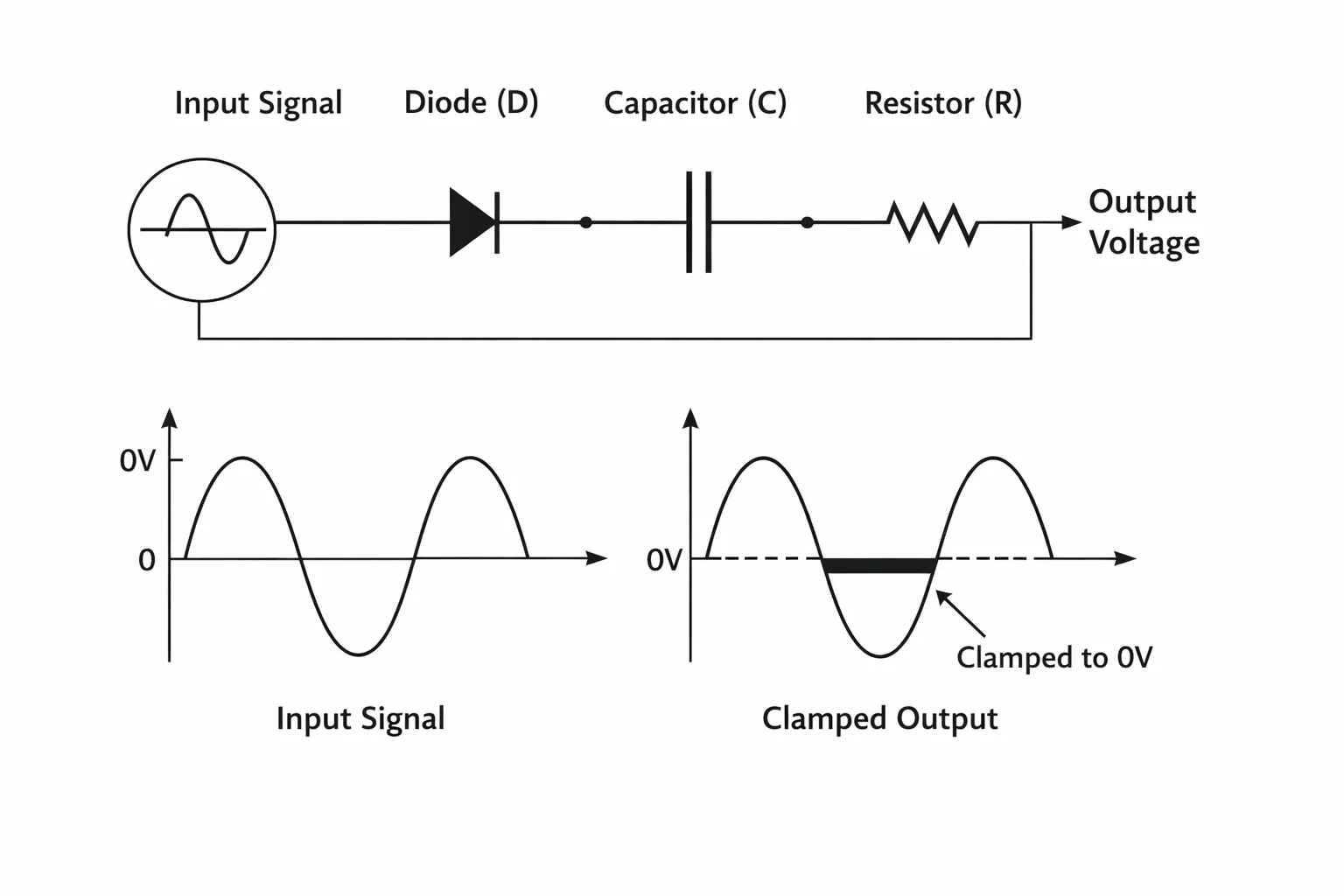

클램퍼 회로는 다이오드가 켜지고 꺼짐으로써 커패시터에 전하를 충전 및 방전시키면서 동작합니다.

• 커패시터 충전: 입력 신호의 극성에 따라 다이오드가 켜지고, 커패시터가 충전됩니다.
• 전압 이동: 커패시터에 충전된 전압은 출력 신호에 더해져 전체 신호의 DC 레벨을 이동시킵니다.

2) 양의 클램퍼

양의 클램퍼는 출력 신호가 0V 이상으로 이동하도록 설계되었습니다.

• 다이오드는 입력 신호의 음의 반주기 동안 순방향으로 바이어스되어 커패시터를 충전합니다.
• 입력 신호의 양의 반주기 동안, 커패시터에 충전된 전압은 입력 신호와 더해져 출력 신호를 양의 방향으로 이동시킵니다.

3) 음의 클램퍼

음의 클램퍼는 출력 신호가 0V 이하로 이동하도록 설계되었습니다.

• 다이오드는 입력 신호의 양의 반주기 동안 순방향으로 바이어스되어 커패시터를 충전합니다.
• 입력 신호의 음의 반주기 동안, 커패시터에 충전된 전압은 입력 신호와 더해져 출력 신호를 음의 방향으로 이동시킵니다.

4) 클램퍼 회로의 응용

클램퍼 회로는 다양한 응용 분야에서 활용됩니다.

• AC 신호의 DC 복원: 잃어버린 DC 성분을 복원합니다.
• TV 수신기: 비디오 신호의 DC 레벨을 복원합니다.
• 신호 복원: 손실된 신호 레벨을 복원하는 데 사용됩니다.

4. 제너 다이오드, 클리퍼, 클램퍼 회로 설계 시 주의사항

1) 제너 다이오드

• 제너 전압 선택: 원하는 정전압에 맞는 제너 전압 ($V_Z$)을 선택해야 합니다.
• 전력 소비: 제너 다이오드를 통해 흐르는 전류에 따른 전력 소비를 고려하여 제너 다이오드의 정격 전력을 초과하지 않도록 해야 합니다.
• 온도 계수: 제너 다이오드의 제너 전압은 온도에 따라 변동될 수 있으므로, 온도 변화에 민감한 회로에서는 온도 보상 회로를 고려해야 합니다.

2) 클리퍼 회로

• 다이오드 선택: 다이오드의 순방향 전압 강하 (일반적인 실리콘 다이오드는 약 0.7V)를 고려하여 원하는 클리핑 레벨을 정확하게 설정해야 합니다.
• 저항 값 선택: 저항 값은 입력 신호의 크기와 다이오드에 흐르는 전류를 제한하는 역할을 합니다. 너무 작은 저항 값은 과도한 전류를 유발할 수 있으며, 너무 큰 저항 값은 클리핑 효과를 저하시킬 수 있습니다.

3) 클램퍼 회로

• 커패시터 선택: 커패시터는 입력 신호의 주파수에 따라 적절한 값을 선택해야 합니다. 낮은 주파수 신호에서는 큰 커패시터가 필요하며, 높은 주파수 신호에서는 작은 커패시터가 필요합니다.
• 저항 선택: 저항은 커패시터의 방전 시간을 결정합니다. 너무 큰 저항 값은 커패시터의 방전 시간을 길게 하여 클램핑 효과를 저하시킬 수 있습니다.
• 다이오드 선택: 다이오드의 순방향 전압 강하를 고려하여 클램핑 레벨을 정확하게 설정해야 합니다.

제너 다이오드, 클리퍼, 클램퍼 회로는 전자 회로 설계에서 매우 유용한 도구입니다. 각 회로의 동작 원리와 특성을 이해하고, 적절한 부품을 선택하여 설계한다면 원하는 성능을 얻을 수 있습니다.
