9-1. 입출력 시스템 개요

1. 입출력 시스템의 역할

컴퓨터 시스템에서 입출력(I/O) 시스템은 컴퓨터와 외부 세계 간의 다리 역할을 합니다. 여기서 외부 세계는 키보드, 마우스, 디스크, 네트워크 인터페이스 카드(NIC) 등 다양한 하드웨어 장치를 의미합니다. 입출력 시스템의 핵심 기능은 다음과 같습니다.

• 데이터 전송: CPU와 메모리, 그리고 외부 장치 간에 데이터를 효율적으로 전송합니다.
• 장치 제어: 다양한 하드웨어 장치를 제어하고 관리합니다. 각 장치의 특성에 맞춰 작동 방식을 조절하고 오류를 처리합니다.
• 장치 독립성: 운영체제와 사용자 프로그램에게 장치에 대한 추상적인 인터페이스를 제공하여, 각 장치의 세부적인 작동 방식을 몰라도 되도록 합니다. 이는 프로그래밍의 편의성을 높이고, 시스템의 이식성을 향상시킵니다.
• 오류 처리: 장치 오류, 데이터 전송 오류 등을 감지하고 처리하여 시스템의 안정성을 유지합니다.

입출력 시스템은 컴퓨터 시스템의 중추적인 역할을 수행하며, 컴퓨터의 성능, 사용 편의성, 안정성에 직접적인 영향을 미칩니다. 효율적인 입출력 시스템은 데이터 처리 속도를 높이고, 다양한 주변 장치를 사용할 수 있도록 하며, 시스템 오류를 최소화합니다.

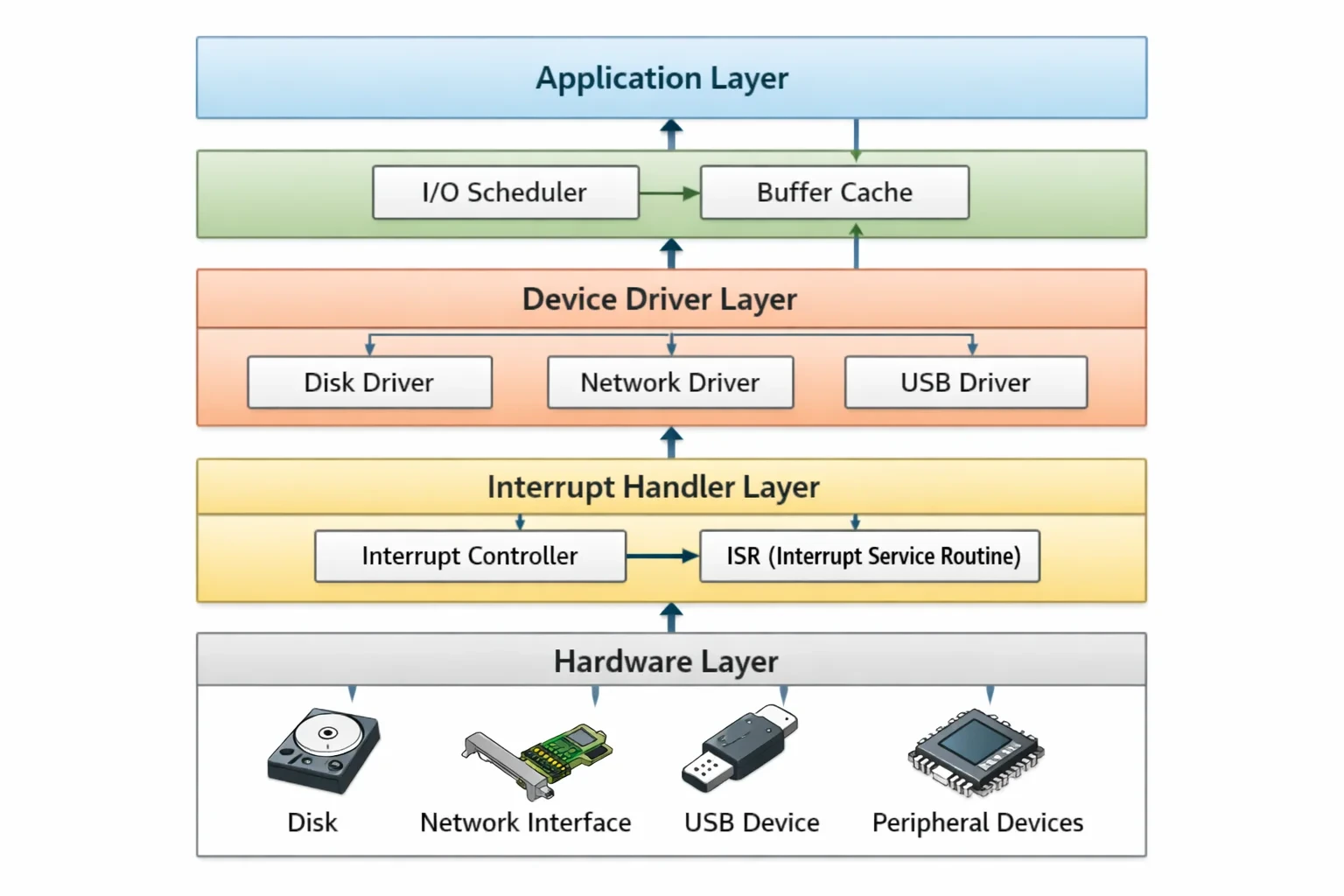

2. 입출력 시스템의 구조

입출력 시스템은 여러 계층으로 구성되어 있으며, 각 계층은 특정 기능을 담당합니다. 이러한 계층적 구조는 입출력 시스템의 복잡성을 관리하고, 시스템의 유연성을 높이는 데 기여합니다.

입출력 시스템의 주요 계층은 다음과 같습니다.

1. 응용 프로그램 계층: 사용자 프로그램이 입출력 작업을 요청하는 최상위 계층입니다. 사용자는 파일 읽기, 네트워크 연결 등의 작업을 이 계층을 통해 수행합니다.
2. 논리적 I/O 계층: 응용 프로그램 계층의 요청을 받아 장치 독립적인 명령어로 변환합니다. 여기에는 파일 시스템, 버퍼 관리 등이 포함됩니다.
3. 장치 드라이버 계층: 특정 장치를 제어하는 소프트웨어인 장치 드라이버가 위치합니다. 장치 드라이버는 운영체제와 하드웨어 장치 간의 인터페이스 역할을 하며, 장치에 특화된 명령어를 사용하여 장치를 제어합니다.
4. 하드웨어 계층: 실제 하드웨어 장치(디스크, 네트워크 카드 등)가 위치합니다. 장치 드라이버의 제어 명령을 받아 실제 입출력 작업을 수행합니다.

이러한 계층 구조를 통해, 운영체제는 하드웨어 장치의 복잡성을 추상화하고, 사용자 프로그램은 하드웨어의 세부 사항을 알 필요 없이 입출력 작업을 수행할 수 있습니다. 각 계층은 서로 독립적으로 개발 및 유지보수될 수 있으며, 새로운 장치를 추가하거나 기존 장치를 변경하는 경우에도 시스템 전체에 미치는 영향을 최소화할 수 있습니다.

3. 인터페이스와 동작 방식

입출력 시스템은 하드웨어 장치와 운영체제, 그리고 사용자 프로그램 간의 상호 작용을 위한 인터페이스를 제공합니다. 이러한 인터페이스는 데이터 전송 방식, 제어 신호, 오류 처리 등을 포함합니다.

1) 데이터 전송 방식

입출력 시스템은 프로그래밍 방식 I/O, 인터럽트 기반 I/O, DMA(Direct Memory Access) 등 다양한 데이터 전송 방식을 사용합니다.

• 프로그래밍 방식 I/O: CPU가 직접 입출력 장치를 제어하여 데이터를 전송합니다. CPU는 입출력 장치의 상태를 지속적으로 확인하고, 데이터 전송 준비가 되면 데이터를 주고받습니다. 이 방식은 간단하지만, CPU의 자원을 많이 사용하고, 입출력 작업 동안 CPU가 다른 작업을 수행할 수 없다는 단점이 있습니다.
• 인터럽트 기반 I/O: 입출력 장치가 데이터 전송을 완료하거나 오류가 발생하면 CPU에게 인터럽트를 발생시킵니다. CPU는 인터럽트를 처리하기 위해 해당 인터럽트 핸들러를 실행하고, 필요한 작업을 수행합니다. 프로그래밍 방식 I/O보다 효율적이지만, 여전히 CPU의 간섭이 필요합니다.
• DMA (Direct Memory Access): DMA 컨트롤러가 CPU의 간섭 없이 메모리와 입출력 장치 간에 데이터를 직접 전송합니다. CPU는 DMA 컨트롤러에게 전송할 데이터의 주소, 크기, 방향 등을 알려주고, DMA 컨트롤러는 데이터 전송을 완료한 후 CPU에게 인터럽트를 발생시킵니다. DMA는 CPU의 부담을 줄여 시스템의 효율성을 크게 향상시킵니다.

2) 제어 신호

입출력 시스템은 하드웨어 장치를 제어하기 위해 다양한 제어 신호를 사용합니다. 이러한 제어 신호는 장치의 작동 방식, 데이터 전송 속도, 오류 처리 등을 제어합니다.

• 읽기/쓰기 신호: 데이터의 읽기 또는 쓰기 작업을 지정합니다.
• 장치 선택 신호: 특정 장치를 선택하여 해당 장치와 통신합니다.
• 명령어 신호: 장치에게 특정 명령(예: 디스크 섹터 읽기)을 수행하도록 지시합니다.
• 인터럽트 신호: 장치에서 발생한 이벤트(예: 데이터 전송 완료)를 CPU에 알립니다.

3) 오류 처리

입출력 시스템은 오류를 감지하고 처리하기 위한 메커니즘을 제공합니다. 이는 시스템의 안정성을 유지하는 데 매우 중요합니다.

• 오류 감지: 패리티 비트, CRC(Cyclic Redundancy Check) 등을 사용하여 데이터 전송 오류를 감지합니다.
• 오류 처리: 오류가 발생하면 재전송, 오류 알림, 시스템 종료 등의 조치를 취합니다.
• 예외 처리: 하드웨어 장치에서 발생한 예외 상황(예: 장치 고장)을 감지하고, 해당 예외를 처리합니다.

4. 하드웨어와 운영체제의 관계

입출력 시스템은 하드웨어와 운영체제 사이의 긴밀한 상호 작용을 통해 작동합니다. 운영체제는 하드웨어 장치를 관리하고, 사용자 프로그램에게 추상적인 인터페이스를 제공합니다.

• 하드웨어의 역할: 실제 입출력 작업을 수행합니다. 장치 컨트롤러, 장치 드라이버, 인터럽트 제어기 등은 하드웨어의 중요한 구성 요소입니다.
• 운영체제의 역할: 하드웨어 장치를 관리하고, 사용자 프로그램에게 장치에 대한 추상적인 인터페이스를 제공합니다. 운영체제는 장치 드라이버를 통해 하드웨어를 제어하고, 입출력 요청을 처리하며, 오류를 관리합니다.

두 요소 간의 관계는 다음과 같습니다.

1. 요청: 사용자 프로그램은 운영체제를 통해 입출력 작업을 요청합니다.
2. 번역: 운영체제는 요청을 하드웨어 장치에 맞는 명령어로 변환합니다.
3. 제어: 운영체제는 장치 드라이버를 사용하여 하드웨어를 제어하고, 필요한 작업을 수행하도록 지시합니다.
4. 응답: 하드웨어는 작업을 수행하고, 결과를 운영체제에 반환합니다.
5. 완료: 운영체제는 결과를 사용자 프로그램에 전달합니다.

이러한 상호 작용을 통해, 운영체제는 하드웨어의 복잡성을 숨기고, 사용자 프로그램에게 편리하고 일관된 입출력 환경을 제공합니다.

5. 실용적인 활용 사례

입출력 시스템은 컴퓨터 시스템의 모든 측면에 관여하며, 그 활용 사례는 무궁무진합니다.

• 디스크 I/O: 하드 디스크 드라이브(HDD) 또는 솔리드 스테이트 드라이브(SSD)를 사용하여 데이터를 저장하고 읽는 작업입니다. 운영체제는 파일 시스템을 통해 디스크 I/O를 관리하고, 사용자가 파일을 쉽게 관리할 수 있도록 합니다.
• 네트워크 I/O: 네트워크 인터페이스 카드(NIC)를 사용하여 데이터를 네트워크를 통해 전송하고 수신하는 작업입니다. 운영체제는 TCP/IP 프로토콜 스택을 통해 네트워크 I/O를 관리하고, 사용자가 인터넷에 접속하고 통신할 수 있도록 합니다.
• 그래픽 I/O: 그래픽 카드(GPU)를 사용하여 화면에 이미지를 표시하는 작업입니다. 운영체제는 그래픽 드라이버를 통해 GPU를 제어하고, 사용자가 그래픽 사용자 인터페이스(GUI)를 사용하거나, 게임을 즐길 수 있도록 합니다.

6. 주의사항 및 트러블슈팅

입출력 시스템을 다룰 때는 다음과 같은 사항에 유의해야 합니다.

• 드라이버 문제: 장치 드라이버가 제대로 설치되지 않거나, 호환되지 않는 경우 입출력 오류가 발생할 수 있습니다. 장치 드라이버를 최신 버전으로 업데이트하거나, 운영체제와 호환되는 드라이버를 설치해야 합니다.
• 하드웨어 문제: 하드웨어 장치 자체에 문제가 있는 경우 입출력 오류가 발생할 수 있습니다. 장치 연결 상태를 확인하고, 장치를 교체하거나 수리해야 할 수 있습니다.
• 성능 문제: 입출력 시스템의 병목 현상은 시스템 성능 저하의 주요 원인이 될 수 있습니다. 디스크 I/O 속도를 최적화하거나, DMA를 활용하는 등 성능 개선 방안을 고려해야 합니다.
• 보안 문제: 악성코드나 바이러스는 입출력 장치를 통해 시스템에 침투할 수 있습니다. 보안 소프트웨어를 설치하고, 의심스러운 파일을 열거나 링크를 클릭하지 않도록 주의해야 합니다.

7. 결론

입출력 시스템은 컴퓨터 시스템의 핵심적인 구성 요소로서, 하드웨어 장치와 운영체제 간의 상호 작용을 담당합니다. 효율적인 입출력 시스템은 컴퓨터 시스템의 성능, 사용 편의성, 안정성에 큰 영향을 미치며, 다양한 응용 분야에서 활용됩니다. 입출력 시스템의 구조, 동작 방식, 하드웨어와 운영체제의 관계를 이해하고, 주의사항을 숙지하면, 더욱 안정적이고 효율적인 시스템을 구축하고 운영할 수 있습니다.
