9-2. 입출력 하드웨어

1. 입출력 하드웨어의 개요

입출력(I/O) 하드웨어는 컴퓨터 시스템이 외부 세계와 소통하는 통로와 같습니다. 마치 사람의 감각 기관(눈, 귀, 코, 혀, 피부)과 사지(팔, 다리)처럼, 컴퓨터는 입출력 하드웨어를 통해 데이터를 받아들이고, 처리하며, 다시 외부로 내보냅니다. 이러한 하드웨어 장치들은 단순히 데이터를 주고받는 것을 넘어, 컴퓨터 시스템의 동작 방식을 결정짓는 핵심적인 역할을 합니다.

입출력 하드웨어는 매우 다양하며, 각기 다른 특성과 기능을 가지고 있습니다. 이러한 다양성은 컴퓨터가 다양한 종류의 외부 장치와 상호 작용할 수 있도록 해줍니다. 예를 들어, 디스크 드라이브는 대용량의 데이터를 저장하고 불러오는 데 사용되며, 키보드와 마우스는 사용자의 입력을 받아들이는 역할을 합니다. 반면, 모니터는 컴퓨터가 처리한 정보를 시각적으로 표현하고, 프린터는 정보를 종이로 출력합니다.

2. 입출력 장치의 종류와 특징

입출력 장치는 그 기능과 동작 방식에 따라 여러 가지로 분류할 수 있습니다. 각 장치는 서로 다른 인터페이스와 프로토콜을 사용하여 컴퓨터 시스템과 통신하며, 각자의 고유한 특성을 가지고 있습니다.

1) 저장 장치

저장 장치는 데이터를 영구적으로 저장하는 역할을 합니다.

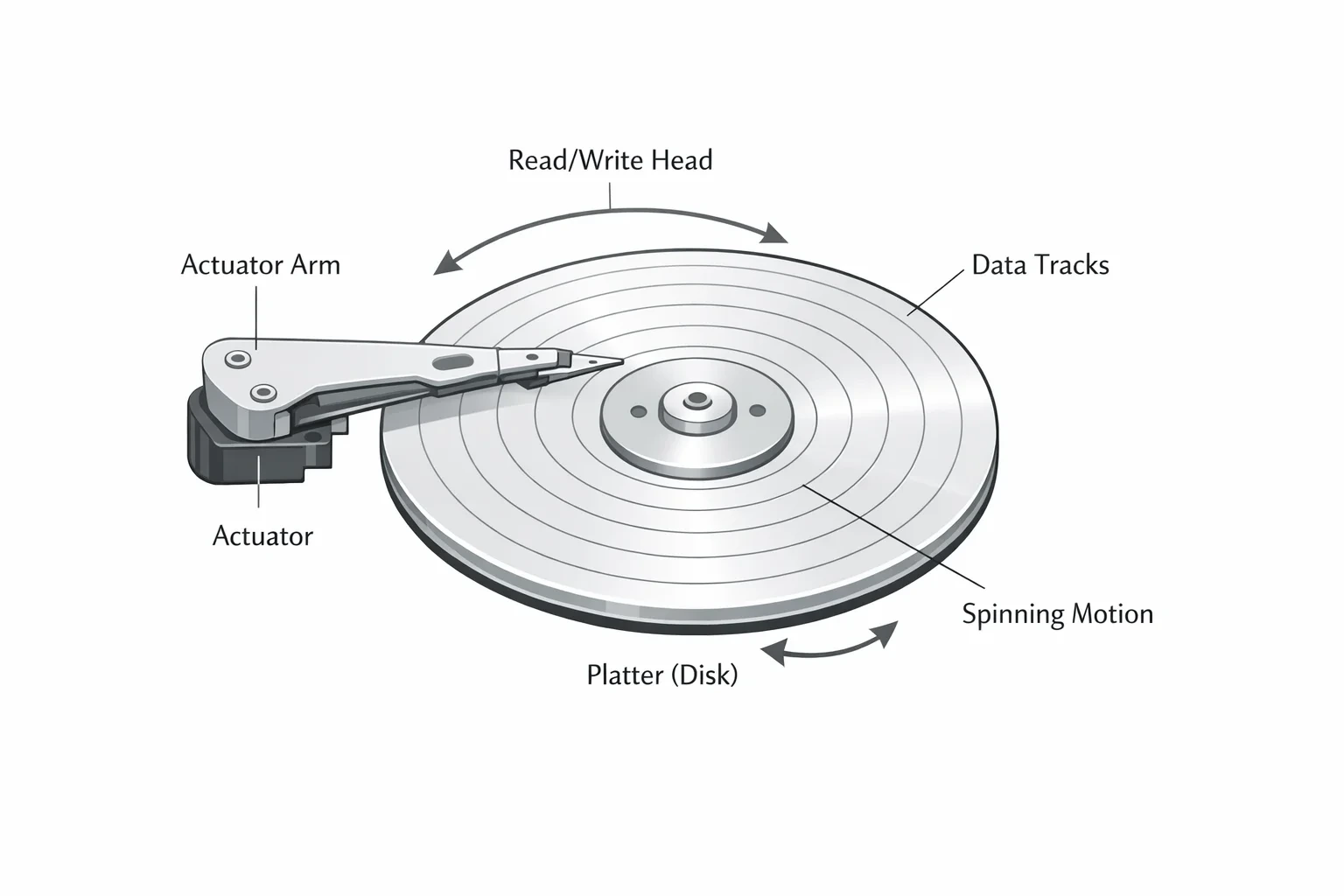

• 하드 디스크 드라이브 (HDD): 자기 기록 방식을 사용하여 데이터를 저장합니다. 회전하는 디스크 위에 헤드가 움직이면서 데이터를 읽고 씁니다. HDD는 대용량의 데이터를 저렴하게 저장할 수 있지만, 상대적으로 느린 접근 속도를 가집니다.

• 솔리드 스테이트 드라이브 (SSD): 플래시 메모리를 사용하여 데이터를 저장합니다. HDD에 비해 접근 속도가 훨씬 빠르고, 내구성이 높으며, 소음이 적고 전력 소비가 적습니다. 하지만 가격은 HDD보다 비쌉니다.

2) 입력 장치

입력 장치는 사용자가 컴퓨터에 데이터를 입력하는 데 사용됩니다.

• 키보드: 가장 기본적인 입력 장치 중 하나로, 문자와 숫자를 입력하는 데 사용됩니다. 각 키를 누르면 해당 키에 해당하는 신호가 컴퓨터로 전달됩니다.

• 마우스: 커서를 움직여 화면상의 객체를 선택하고, 명령을 실행하는 데 사용됩니다. 마우스의 움직임은 컴퓨터로 전달되어 화면상의 커서 위치를 변경합니다.

• 터치스크린: 화면을 직접 터치하여 입력을 하는 장치입니다. 스마트폰, 태블릿, 터치스크린 모니터 등 다양한 기기에 사용됩니다.

• 스캐너: 문서나 사진을 디지털 이미지로 변환하는 장치입니다. 광학 기술을 사용하여 이미지를 스캔하고, 컴퓨터에서 사용할 수 있는 파일 형식으로 저장합니다.

3) 출력 장치

출력 장치는 컴퓨터가 처리한 정보를 사용자에게 전달하는 데 사용됩니다.

• 모니터: 가장 일반적인 출력 장치로, 텍스트, 이미지, 영상을 화면에 표시합니다. CRT, LCD, LED 등 다양한 디스플레이 기술이 사용됩니다.

• 프린터: 종이에 텍스트나 이미지를 출력하는 장치입니다. 잉크젯, 레이저, 열전사 등 다양한 프린팅 기술이 사용됩니다.

• 스피커: 소리를 출력하는 장치입니다. 오디오 신호를 받아 소리로 변환하여 출력합니다.

4) 통신 장치

통신 장치는 컴퓨터가 다른 장치 또는 네트워크와 통신하는 데 사용됩니다.

• 네트워크 인터페이스 카드 (NIC): 컴퓨터를 네트워크에 연결하는 데 사용됩니다. 이더넷, Wi-Fi 등 다양한 네트워크 프로토콜을 지원합니다.

• 모뎀: 전화선을 통해 데이터를 주고받는 데 사용됩니다. 아날로그 신호를 디지털 신호로 변환하고, 그 반대의 변환을 수행합니다.

3. 입출력 제어기 (Controller)

입출력 장치는 자체적으로 컴퓨터 시스템과 직접 통신할 수 없습니다. 이러한 장치들을 컴퓨터 시스템에 연결하고 관리하기 위해 제어기(Controller)가 필요합니다. 제어기는 입출력 장치와 컴퓨터 시스템 사이의 인터페이스 역할을 하며, 데이터 전송, 장치 제어, 오류 처리 등을 담당합니다.

제어기는 각 입출력 장치에 특화되어 설계됩니다. 예를 들어, 디스크 제어기는 디스크 드라이브를 제어하고, 그래픽 카드 제어기는 모니터와 통신하며 화면 출력을 담당합니다.

1) 제어기의 역할

제어기는 다음과 같은 주요 역할을 수행합니다.

• 데이터 전송: CPU와 입출력 장치 간의 데이터 전송을 관리합니다. 데이터를 직렬/병렬로 변환하고, 전송 속도를 조절하며, 데이터의 흐름을 제어합니다.

• 장치 제어: 입출력 장치의 동작을 제어합니다. 장치를 활성화하고, 명령을 전송하며, 상태를 모니터링합니다.

• 오류 처리: 입출력 장치에서 발생한 오류를 감지하고 처리합니다. 오류를 보고하고, 재시도하거나 오류를 수정하는 등의 작업을 수행합니다.

• 인터페이스 변환: CPU와 입출력 장치 간의 인터페이스 차이를 해결합니다. 예를 들어, CPU의 메모리 주소를 입출력 장치의 주소로 변환하고, 데이터 형식을 변환합니다.

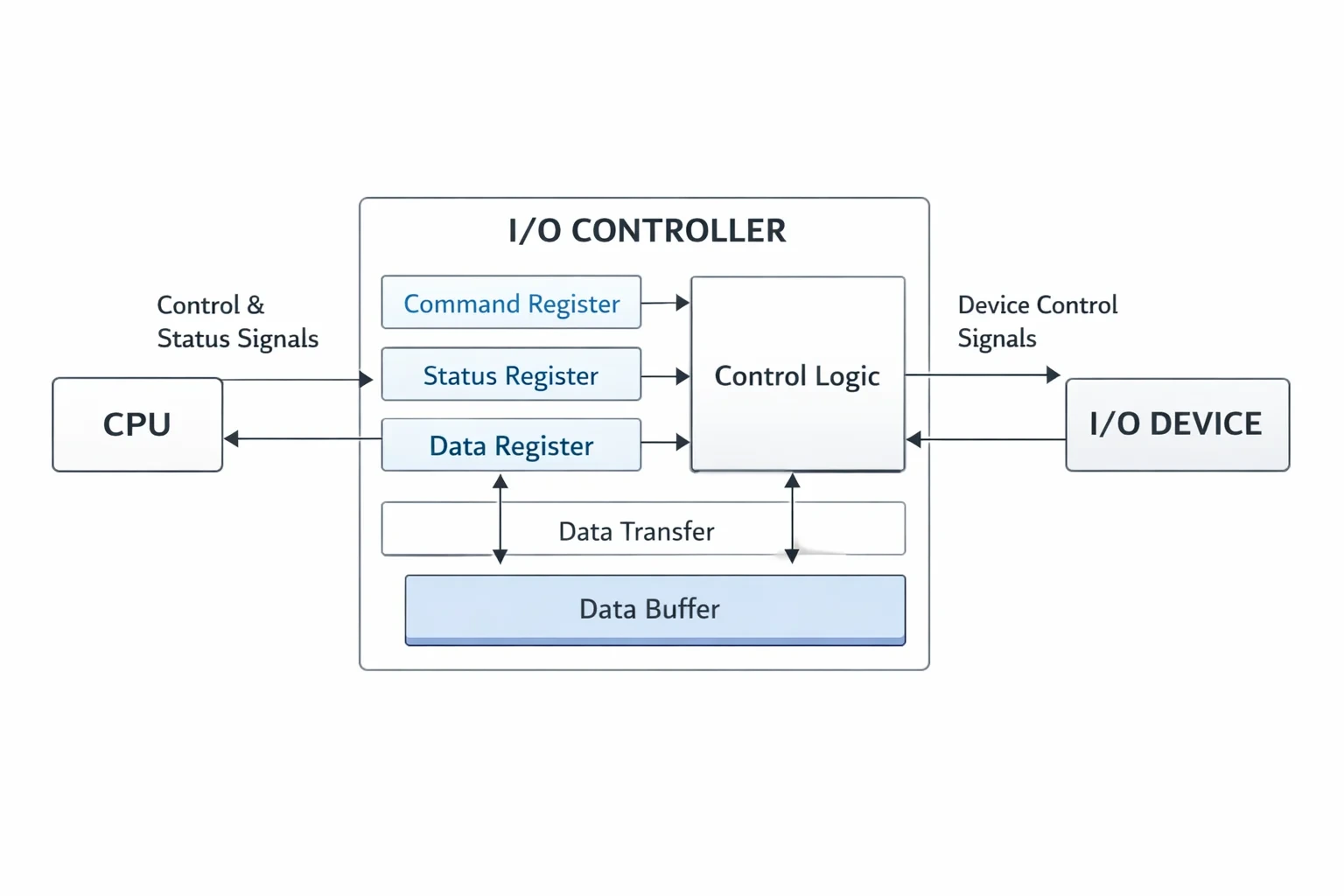

2) 제어기의 구조

제어기는 일반적으로 다음과 같은 구성 요소를 포함합니다.

• 레지스터: 제어기는 입출력 장치와 관련된 정보를 저장하는 레지스터를 가지고 있습니다. 예를 들어, 장치의 상태, 데이터 버퍼의 주소, 전송할 데이터의 길이 등을 저장합니다.

• 데이터 버퍼: CPU와 입출력 장치 간에 전송되는 데이터를 임시로 저장하는 버퍼입니다.

• 제어 로직: 입출력 장치를 제어하고, 데이터 전송을 관리하는 로직입니다.

• 인터페이스: CPU 및 시스템 버스와의 인터페이스를 제공합니다.

3) 제어 방식

CPU와 입출력 장치 간의 데이터 전송 방식은 여러 가지가 있습니다.

• 프로그래밍 방식 I/O: CPU가 직접 입출력 장치를 제어하고, 데이터 전송을 관리합니다. CPU는 입출력 장치의 상태를 확인하고, 데이터를 읽거나 씁니다. 이 방식은 간단하지만, CPU의 부담이 커서 효율성이 떨어집니다.

• 인터럽트 기반 I/O: 입출력 장치가 데이터 전송이 완료되었거나, 오류가 발생했을 때 CPU에게 인터럽트를 보냅니다. CPU는 인터럽트를 받으면 해당 장치를 위한 서비스 루틴을 실행하여 데이터를 처리합니다. 프로그래밍 방식 I/O보다 효율적이지만, 인터럽트 처리 오버헤드가 발생할 수 있습니다.

• DMA (Direct Memory Access): DMA 제어기가 CPU의 개입 없이 메모리와 입출력 장치 간에 데이터를 직접 전송합니다. DMA 제어기는 데이터 전송을 관리하고, CPU는 데이터 전송이 완료될 때까지 다른 작업을 수행할 수 있습니다. 가장 효율적인 입출력 방식이지만, DMA 제어기가 필요합니다.

4. 입출력 하드웨어의 동작 과정

입출력 장치와 제어기는 협력하여 데이터를 주고받습니다. 일반적인 입출력 동작 과정은 다음과 같습니다.

1. CPU 요청: CPU는 입출력 작업을 수행하기 위해 제어기에게 명령을 보냅니다. 명령에는 수행할 작업(읽기, 쓰기), 데이터의 주소, 데이터의 길이 등이 포함됩니다.

2. 제어기 수행: 제어기는 CPU로부터 받은 명령을 해석하고, 해당 입출력 장치를 제어합니다. 예를 들어, 디스크 드라이브에 데이터를 쓰라는 명령을 받으면, 제어기는 디스크 헤드를 움직여 데이터를 기록할 위치로 이동시킵니다.

3. 데이터 전송: 제어기는 입출력 장치와 메모리 간에 데이터를 전송합니다. 데이터 전송 방식은 사용된 I/O 방식에 따라 다릅니다 (프로그래밍 I/O, 인터럽트 기반 I/O, DMA).

4. 완료 알림: 데이터 전송이 완료되면, 제어기는 CPU에게 완료 신호를 보냅니다 (인터럽트 또는 상태 레지스터를 통해).

5. 입출력 하드웨어의 발전과 미래

입출력 하드웨어는 지속적으로 발전해 왔으며, 더욱 빠르고 효율적인 데이터 전송, 향상된 사용자 경험, 더 많은 기능들을 제공하고 있습니다.

1) 주요 발전 방향

• 고속 인터페이스: USB, PCIe, Thunderbolt 등 고속 인터페이스를 사용하여 데이터 전송 속도를 높이고 있습니다.

• 저전력 소비: 모바일 기기 및 IoT 기기의 보급으로 인해, 저전력 소비 기술의 중요성이 높아지고 있습니다.

• 무선 기술: Wi-Fi, Bluetooth 등 무선 기술을 활용하여 유연성을 높이고 있습니다.

• 지능형 제어기: 머신 러닝, 인공지능 기술을 활용하여 제어기의 성능을 향상시키고, 자동화된 기능을 제공하고 있습니다.

2) 미래 전망

• 새로운 저장 매체: SSD의 발전과 함께, 새로운 저장 기술 (예: 3D NAND, MRAM, ReRAM)이 등장하여 저장 밀도와 성능을 더욱 향상시킬 것입니다.

• 더욱 빠른 인터페이스: PCIe 5.0, USB4 등 차세대 인터페이스를 통해 데이터 전송 속도가 더욱 빨라질 것입니다.

• 가상 현실 (VR) 및 증강 현실 (AR): 고해상도 디스플레이, 몰입형 오디오, 다양한 센서를 활용하여 몰입형 사용자 경험을 제공할 것입니다.

• 사물 인터넷 (IoT): 다양한 센서와 통신 장치를 갖춘 IoT 기기가 증가하면서, 입출력 하드웨어의 역할이 더욱 중요해질 것입니다.

6. 결론

입출력 하드웨어는 컴퓨터 시스템의 핵심 구성 요소로서, 다양한 장치들을 통해 외부 세계와 소통하며, 데이터를 주고받고, 사용자에게 정보를 제공합니다. 제어기는 이러한 장치들을 관리하고, 컴퓨터 시스템과 상호 작용할 수 있도록 해주는 중요한 역할을 합니다. 입출력 하드웨어의 지속적인 발전은 컴퓨터 시스템의 성능 향상, 새로운 사용자 경험 창출, 그리고 다양한 분야에서의 혁신을 이끌어낼 것입니다.
